Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Trotec PSCS 11-20V
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki akumulatorowej Trotec PSCS 11-20V. Dowiedz się, jak ładować akumulator, wymieniać wiertła, ustawiać moment obrotowy oraz bezpiecznie korzystać z urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka akumulatorowa Trotec PSCS 11-20V to narzędzie przeznaczone do wkręcania i wykręcania śrub oraz wiercenia w drewnie, tworzywach sztucznych, ceramice i metalu. Urządzenie nie jest przeznaczone do wiercenia w betonie ani kamieniu naturalnym. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatora i ładowarki.
Opis urządzenia
Urządzenie wyposażone jest w dwubiegową przekładnię, regulację momentu obrotowego (25+1), szybkomocujący uchwyt wiertarski z automatyczną blokadą wrzeciona oraz zintegrowaną lampkę roboczą LED. W zestawie znajduje się akumulator z wskaźnikiem naładowania oraz szybka ładowarka.
Pierwsze uruchomienie i ładowanie
Akumulator jest dostarczany w stanie częściowo naładowanym. Przed pierwszym użyciem lub gdy poziom naładowania jest niski (świeci tylko czerwona dioda), należy go naładować:

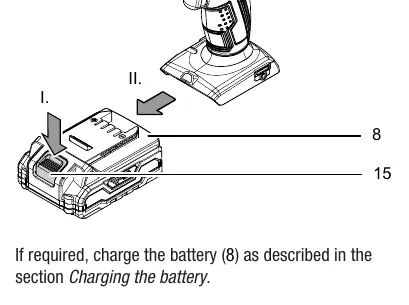

- Wsuń akumulator na szybką ładowarkę.
- Podłącz ładowarkę do gniazdka sieciowego. Czerwona dioda LED oznacza ładowanie.
- Gdy czerwona dioda zgaśnie, a zaświeci się zielona, akumulator jest w pełni naładowany (proces trwa ok. 1 godziny).
- Po naładowaniu odłącz ładowarkę od zasilania i wyjmij akumulator.
Obsługa i ustawienia
Wybór kierunku obrotów: Przełącznik kierunku obrotów służy do zmiany kierunku wiercenia/wkręcania. Ustawienie go w pozycji środkowej blokuje włącznik (zabezpieczenie przed przypadkowym uruchomieniem).

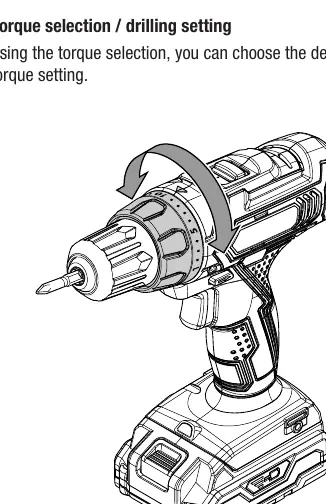

Wybór momentu obrotowego: Użyj pierścienia regulacji momentu obrotowego. Wybierz niski moment dla miękkich materiałów i małych śrub, a wysoki dla twardych materiałów i dużych śrub. Do wiercenia wybierz ustawienie oznaczone symbolem wiertła.
Wybór biegu: Przełącznik biegów (1 lub 2) pozwala dostosować prędkość. 1. bieg (do 400 obr./min) jest odpowiedni do wkręcania, 2. bieg (do 1550 obr./min) do wiercenia.
Wymiana narzędzi
Urządzenie posiada uchwyt szybkomocujący:
- Ustaw przełącznik kierunku obrotów w pozycji środkowej (blokada).

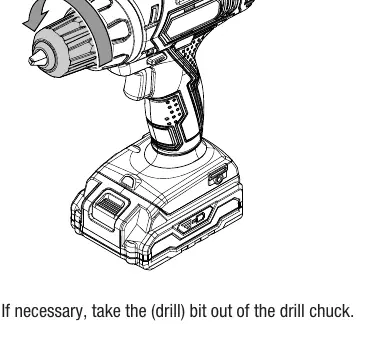

- Obróć uchwyt w lewo, aby go otworzyć.
- Wyjmij stare wiertło/bit i włóż nowe.
- Dokręć uchwyt, obracając go w prawo.
Wskazówki dotyczące wiercenia i wkręcania
- Zawsze zabezpieczaj obrabiany przedmiot w imadle lub zacisku.
- W przypadku twardego drewna lub dużych śrub zaleca się nawiercanie otworu.
- Podczas wiercenia w metalu używaj wierteł HSS i chłodziwa.
- Podczas wiercenia w drewnie używaj wierteł z końcówką centrującą.
Konserwacja i czyszczenie
Urządzenie nie wymaga smarowania. Przed czyszczeniem wyjmij akumulator. Czyść urządzenie miękką, wilgotną ściereczką. Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu silnika. Nie używaj agresywnych środków czyszczących.
Rozwiązywanie problemów
Jeśli urządzenie nie działa, sprawdź:
- Czy akumulator jest naładowany i poprawnie włożony.
- Czy przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada).
- Czy styki akumulatora są czyste.
- Czy wybrano odpowiedni bieg i moment obrotowy dla danego zadania.
Dane techniczne
- Napięcie: 20 V
- Prędkość obrotowa: 0–400 / 0–1550 obr./min
- Maks. moment obrotowy: 35 Nm
- Zakres uchwytu: maks. 13 mm
- Czas ładowania: 1 h
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się.
Sprawdź poziom naładowania akumulatora, upewnij się, że jest poprawnie włożony oraz sprawdź, czy przełącznik kierunku obrotów nie jest w pozycji środkowej (blokada).
Akumulator nie ładuje się.
Sprawdź połączenie z ładowarką, upewnij się, że styki są czyste, sprawdź bezpiecznik w domu lub czy ładowarka nie jest uszkodzona.
Wiertło nie wchodzi w materiał.
Sprawdź, czy wybrano odpowiedni moment obrotowy (tryb wiercenia), zwiększ prędkość (2. bieg), upewnij się, że wybrano odpowiednie wiertło.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że wiertło jest poprawnie zamocowane w uchwycie.
- Ustaw przełącznik kierunku obrotów w odpowiedniej pozycji.
- Zabezpiecz obrabiany przedmiot w imadle lub zacisku.
- Załóż odpowiednie środki ochrony osobistej (okulary, maska).
Parametry w praktyce
- 0-400 / 0-1550 obr./min
- Prędkość obrotowa na 1. i 2. biegu.
Ilustracje i schematy
- Rysunek 1: Schemat budowy urządzenia z oznaczeniami elementów (uchwyt, przełącznik biegów, akumulator).

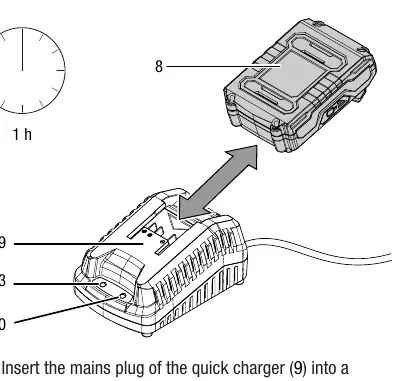

- Rysunek 2: Instrukcja ładowania akumulatora (wsuwanie na ładowarkę).
- Rysunek 3: Wymiana wiertła w uchwycie szybkomocującym.

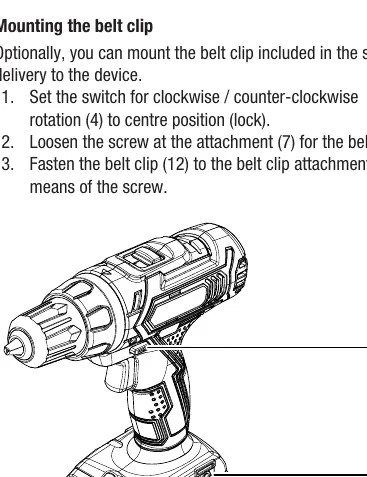

- Rysunek 4: Montaż zaczepu do paska.
Zgodność modelu
- Używaj tylko oryginalnych akcesoriów Trotec.
- Nie używać do wiercenia w betonie lub kamieniu naturalnym.
- Ładować tylko akumulatory Multiflex 20 – 2.0 DC za pomocą ładowarki Multiflex 20 – 2.0 AC.
