Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Bosch GSR 12V / 14.4V / 18V...
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarek akumulatorowych Bosch GSR 12V, 14.4V oraz 18V Professional. Dowiedz się, jak bezpiecznie używać urządzenia, wymieniać wiertła, ustawiać moment obrotowy i dbać o akumulator.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych Bosch serii GSR Professional (modele 12V, 14.4V, 18V). Urządzenie przeznaczone jest do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

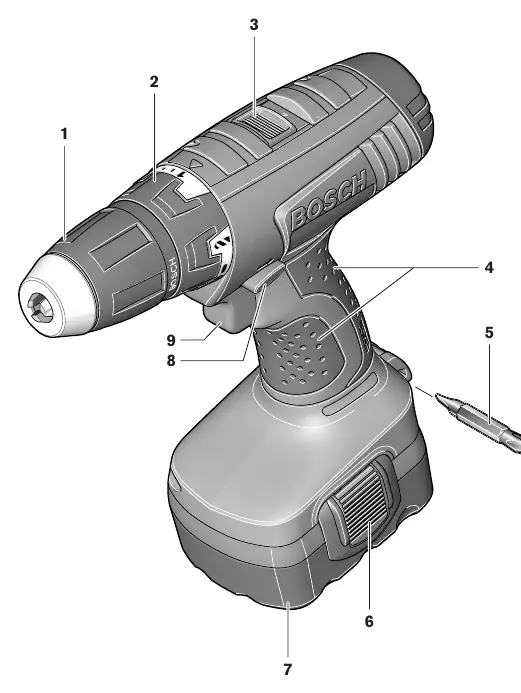

Opis urządzenia i elementy sterujące
Urządzenie wyposażone jest w następujące kluczowe elementy:
- Szybkozaciskowy uchwyt wiertarski (1): Służy do mocowania narzędzi roboczych.
- Pierścień wstępnego wyboru momentu obrotowego (2): Pozwala na precyzyjne ustawienie siły dokręcania w 20 krokach.
- Przełącznik biegów (3): Umożliwia wybór zakresu prędkości (I lub II).
- Przełącznik kierunku obrotów (8): Służy do zmiany kierunku pracy (wkręcanie/wykręcanie) oraz blokady włącznika.
- Włącznik/wyłącznik (9): Umożliwia płynną regulację prędkości obrotowej.
Przygotowanie do pracy
Przed rozpoczęciem pracy należy upewnić się, że akumulator jest naładowany. Nowy akumulator osiąga pełną pojemność po około 5 cyklach ładowania. Aby wyjąć akumulator, należy nacisnąć przyciski odblokowujące (6) i wysunąć go w dół.
Wybór biegu
Przełącznik biegów (3) można przestawiać tylko wtedy, gdy urządzenie jest wyłączone:
- Bieg I: Niski zakres prędkości, przeznaczony do wkręcania lub wiercenia otworów o dużej średnicy.
- Bieg II: Wysoki zakres prędkości, przeznaczony do wiercenia otworów o małej średnicy.
Obsługa i ustawienia
Ustawianie momentu obrotowego: Pierścień (2) pozwala na ustawienie momentu obrotowego w 20 stopniach. Po osiągnięciu ustawionej wartości sprzęgło rozłącza napęd. Do wiercenia należy ustawić pierścień na symbol wiertła.
Zmiana kierunku obrotów: Przełącznik (8) ustawiony w lewo służy do wiercenia i wkręcania śrub. Ustawienie w prawo służy do wykręcania śrub. Ustawienie przełącznika w pozycji środkowej blokuje włącznik, co jest zalecane podczas transportu lub wymiany narzędzi.
Wymiana uchwytu wiertarskiego
Uchwyt wiertarski jest zabezpieczony śrubą zabezpieczającą (11), która posiada lewy gwint. Aby wymienić uchwyt:
- Ustaw przełącznik kierunku obrotów w pozycji środkowej.
- Otwórz uchwyt i wykręć śrubę zabezpieczającą (zgodnie z ruchem wskazówek zegara).
- Zamocuj krótki koniec klucza imbusowego (12) w uchwycie.
- Połóż urządzenie na stabilnym podłożu i odkręć uchwyt, obracając klucz w lewo.
- Montaż nowego uchwytu odbywa się w odwrotnej kolejności.
Konserwacja i utylizacja
Należy dbać o czystość urządzenia i otworów wentylacyjnych. W przypadku awarii naprawy powinny być wykonywane przez autoryzowany serwis Bosch. Zużyte elektronarzędzia oraz akumulatory (Ni-Cd, Ni-MH) należy utylizować zgodnie z przepisami o ochronie środowiska, przekazując je do odpowiednich punktów zbiórki odpadów.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Upewnij się, że przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada).
Wiertło lub bit wypada z uchwytu
Upewnij się, że uchwyt wiertarski jest mocno dokręcony. Podczas dokręcania powinien być słyszalny dźwięk kliknięcia.
Przełącznik biegów nie daje się przesunąć
Lekko obróć uchwyt wiertarski z wiertłem, aby zazębić przekładnię, a następnie spróbuj ponownie.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że przełącznik kierunku obrotów jest w pozycji roboczej (nie środkowej).
- Sprawdź, czy wiertło lub bit jest poprawnie zamocowane w uchwycie.
- Ustaw odpowiedni bieg (I lub II) w zależności od zadania.
- Ustaw pierścień momentu obrotowego na odpowiednią wartość.
Parametry w praktyce
- Napięcie znamionowe
- 12V, 14.4V lub 18V w zależności od modelu urządzenia.
- Prędkość obrotowa (1. bieg)
- 0-400 obr./min (do wkręcania lub wiercenia dużych średnic).
- Prędkość obrotowa (2. bieg)
- 0-1400/1450 obr./min (do wiercenia z małą średnicą).
- Zakres mocowania uchwytu
- 1.5-10 mm lub 1.5-13 mm w zależności od wersji.
Ilustracje i schematy
- 1: Szybkozaciskowy uchwyt wiertarski
- 2: Pierścień wstępnego wyboru momentu obrotowego
- 3: Przełącznik biegów
- 8: Przełącznik kierunku obrotów
- 9: Włącznik/wyłącznik
Zgodność modelu
- Używaj wyłącznie oryginalnych akumulatorów Bosch typu O-pack o napięciu zgodnym z tabliczką znamionową.
- Do wiercenia w metalu używaj wyłącznie dobrze naostrzonych wierteł HSS.
