Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Bosch GSR 12V-15 FC
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki akumulatorowej Bosch GSR 12V-15 FC. Dowiedz się, jak bezpiecznie używać urządzenia, wymieniać nasadki, ładować akumulator i dbać o narzędzie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarki akumulatorowej Bosch GSR 12V-15 FC. Urządzenie jest przeznaczone do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu i tworzywach sztucznych. Kluczową cechą tego modelu jest możliwość stosowania wymiennych nasadek (GFA 12-X, GFA 12-B, GFA 12-E, GFA 12-W).
Opis urządzenia
Główne elementy to: uchwyt narzędziowy (1), pierścień wyboru momentu obrotowego (2), przełącznik biegów (3), przycisk odblokowania akumulatora (4), akumulator (5), przełącznik kierunku obrotów (6), włącznik/wyłącznik (7), wskaźnik naładowania (8) oraz oświetlenie robocze (9).
Montaż i wymiana narzędzi
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (konserwacja, wymiana narzędzi itp.) oraz na czas transportu i przechowywania należy wyjąć akumulator. Narzędzia wkłada się do uchwytu (1) do oporu. Wymienne nasadki montuje się poprzez włożenie do uchwytu i obrócenie pierścienia ustalającego (14) do momentu usłyszenia kliknięcia.
Obsługa
- Włączanie/wyłączanie: Naciśnij i przytrzymaj włącznik/wyłącznik (7).
- Kierunek obrotów: Użyj przełącznika (6) do zmiany kierunku (lewo/prawo).
- Moment obrotowy: Ustaw wymagany moment za pomocą pierścienia (2).
- Wybór biegu: Użyj przełącznika (3) do wyboru zakresu prędkości (1. bieg dla dużych średnic, 2. bieg dla małych).
Konserwacja
Utrzymuj urządzenie i otwory wentylacyjne w czystości. W przypadku awarii akumulatora skontaktuj się z autoryzowanym serwisem Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź naładowanie akumulatora i jego poprawne osadzenie w uchwycie.
Narzędzie blokuje się podczas pracy
Wyłącz urządzenie, sprawdź czy nie jest przeciążone lub czy wiertło nie zakleszczyło się w materiale.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy wybrany adapter jest poprawnie zamontowany i zablokowany.
- Upewnij się, że przełącznik kierunku obrotów jest w odpowiedniej pozycji.
- Sprawdź, czy wiertło lub bit jest poprawnie osadzony w uchwycie.
Parametry w praktyce
- 0-400 / 0-1300 min-1
- Zakresy prędkości obrotowej (1. i 2. bieg).
Ilustracje i schematy

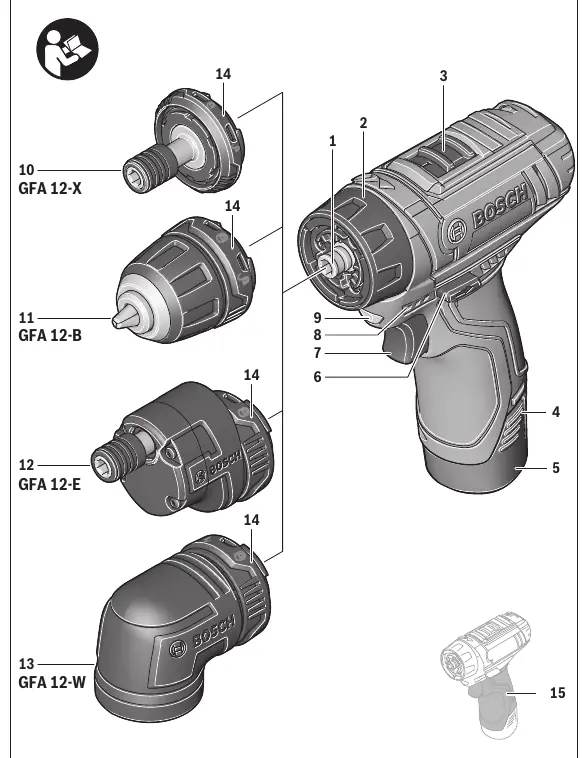

- Strona 3: Schemat budowy urządzenia i nasadek (GFA 12-X, GFA 12-B, GFA 12-E, GFA 12-W).
- Strona 4-5: Instrukcja montażu i wymiany nasadek oraz narzędzi.
Zgodność modelu
- Kompatybilne z nasadkami Bosch GFA 12-X, GFA 12-B, GFA 12-E, GFA 12-W.
