Instrukcja obsługi zasilacza awaryjnego UPS Trust PAXXON 1000VA
Szybki przewodnik po instalacji i obsłudze zasilacza awaryjnego Trust PAXXON 1000VA. Dowiedz się, jak poprawnie podłączyć urządzenia, ładować baterię i interpretować sygnały świetlne oraz dźwiękowe.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Zasilacz awaryjny Trust PAXXON 1000VA zapewnia podtrzymanie zasilania dla podłączonych urządzeń w przypadku awarii sieci elektrycznej. Przed pierwszym użyciem konieczne jest naładowanie wbudowanego akumulatora przez 9 godzin. Urządzenie posiada cztery gniazda wyjściowe zasilania awaryjnego. Należy pamiętać, że całkowite obciążenie podłączonych urządzeń nie może przekraczać 600W.

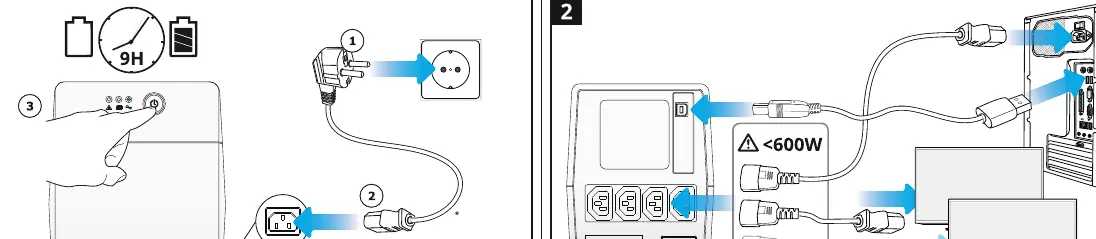

Pierwsze uruchomienie i ładowanie
- Podłącz kabel zasilający UPS do gniazdka ściennego.
- Podłącz kabel zasilający do wejścia zasilania w urządzeniu UPS.
- Naciśnij i przytrzymaj przycisk zasilania na przednim panelu, aby włączyć urządzenie.
- Pozostaw urządzenie podłączone do sieci przez 9 godzin w celu pełnego naładowania akumulatora przed podłączeniem docelowych urządzeń.
Podłączanie urządzeń
Po naładowaniu akumulatora podłącz urządzenia (np. komputer, monitor) do gniazd wyjściowych z tyłu obudowy UPS. Upewnij się, że łączny pobór mocy wszystkich podłączonych urządzeń nie przekracza limitu 600W, w przeciwnym razie urządzenie może zgłaszać błąd lub wyłączyć się w celu ochrony.
Interpretacja sygnałów
Urządzenie komunikuje swój stan za pomocą diod LED oraz sygnałów dźwiękowych:
- Zielona dioda (ciągła): Zasilanie sieciowe jest poprawne, urządzenie działa normalnie.
- Żółta dioda (migająca) + sygnał dźwiękowy: Praca z akumulatora (brak zasilania sieciowego).
- Czerwona dioda (ciągła) + sygnał dźwiękowy: Błąd lub przeciążenie (powyżej 600W).
Konserwacja i wsparcie
W przypadku problemów z działaniem urządzenia, odwiedź stronę wsparcia technicznego pod adresem www.trust.com/23843/FAQ, gdzie dostępne są najnowsze sterowniki oraz szczegółowe informacje techniczne.
Oficjalne zasoby z instrukcji
Informacje o producencie
Trust International B.V.
Praktyczna pomoc
Typowe problemy
Czerwona dioda świeci się i słychać sygnał dźwiękowy
Urządzenie jest przeciążone. Upewnij się, że całkowity pobór mocy podłączonych urządzeń nie przekracza 600W.
Urządzenie nie podtrzymuje zasilania
Sprawdź, czy akumulator został w pełni naładowany (wymagane 9 godzin ładowania przed pierwszym użyciem).
Przed użyciem
- Naładuj akumulator przez 9 godzin przed podłączeniem urządzeń.
- Upewnij się, że gniazdko ścienne posiada uziemienie.
- Sprawdź, czy łączna moc urządzeń nie przekracza 600W.
- Upewnij się, że przycisk zasilania został poprawnie aktywowany.
Ilustracje i schematy
- Panel przedni zawiera przycisk zasilania oraz diody statusu (zielona, żółta, czerwona).
- Panel tylny zawiera 4 gniazda wyjściowe zasilania oraz wejście zasilania sieciowego.
Zgodność modelu
- Urządzenie przeznaczone do zasilania sprzętu komputerowego i multimedialnego.
- Nie przekraczać limitu mocy 600W dla wszystkich podłączonych urządzeń łącznie.
