Instrukcja obsługi akumulatora TWS FlexiBlock 12V 100Ah Lite

Najważniejsze informacje z instrukcji

Akumulator TWS FlexiBlock 12V 100Ah Lite to zaawansowane ogniwo LiFePO4 z wbudowanym systemem zarządzania baterią (BMS). Przed przystąpieniem do użytkowania należy pamiętać o następujących kwestiach:

• Ładowanie: Akumulator należy naładować przed pierwszym użyciem.
• Bezpieczeństwo: Nie wolno zwierać terminali, myć akumulatora myjką ciśnieniową ani zanurzać go w wodzie.
• Instalacja: Wymagane jest przeszkolenie w zakresie obsługi systemów bateryjnych. Podczas dokręcania połączeń kablowych zaleca się moment obrotowy 9 Nm.
• Kompatybilność: Używaj wyłącznie ładowarek i kontrolerów kompatybilnych z akumulatorami litowo-żelazowo-fosforanowymi (LiFePO4).

Opis urządzenia

Akumulator wyposażony jest w terminale M8 (dodatni i ujemny), wskaźnik LED stanu naładowania (SOC) oraz złącza komunikacyjne (do łączenia baterii w systemy równoległe lub szeregowe). Posiada wbudowane uchwyty ułatwiające transport.

Instalacja i podłączenie

Akumulator można łączyć w systemy o większej pojemności lub napięciu:

• Połączenie równoległe: Możliwe połączenie do 8 sztuk. Wymaga połączenia kabli komunikacyjnych oraz terminali P+/P-.
• Połączenie szeregowe: Możliwe połączenie do 3 sztuk. Przed połączeniem upewnij się, że wszystkie akumulatory są naładowane do 100% SOC.

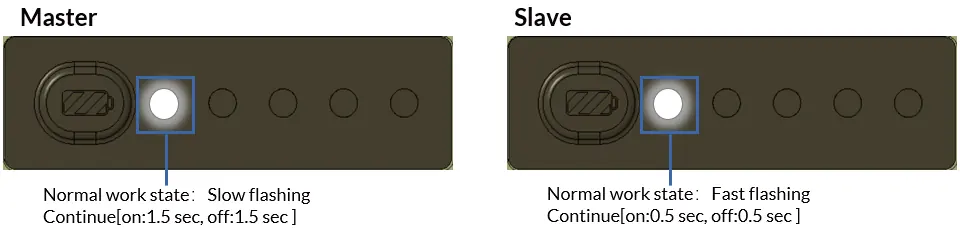

• Komunikacja: Po połączeniu należy zainicjować konfigurację komunikacji, przytrzymując przycisk na wybranym akumulatorze (Master) przez 5 sekund, aż diody zaczną migać.

BMS i funkcje ochronne

Wbudowany system BMS zapewnia ochronę przed:

• Nadmiernym rozładowaniem i przeładowaniem.
• Przegrzaniem podczas ładowania/rozładowania.
• Nadmiernym prądem ładowania/rozładowania.
• Nierównowagą ogniw (funkcja Battery Balance).

Funkcja samoogrzewania: Akumulator automatycznie uruchamia ogrzewanie, gdy temperatura spadnie poniżej -7°C, i wyłącza je po osiągnięciu 5°C. Wymaga to stabilnego prądu ładowania powyżej 3A.

Konserwacja i przechowywanie

Jeśli akumulator nie będzie używany przez dłuższy czas:

• Przechowuj go w stanie naładowania do około 60% SOC.
• Zalecana temperatura przechowywania: 15-25°C.
• Co trzy miesiące należy rozładować akumulator do 30% i ponownie naładować do 60%.
• Unikaj przechowywania w temperaturach poniżej -20°C.

Rozwiązywanie problemów

W przypadku problemów z działaniem, takich jak brak reakcji przycisku lub brak wyjścia zasilania, sprawdź stan naładowania (SOC) oraz czy temperatura otoczenia mieści się w dopuszczalnym zakresie. W przypadku błędów BMS, odłącz akumulator od obciążenia i odczekaj chwilę przed ponownym podłączeniem.
