Instrukcja obsługi systemu dezynfekcji powietrza Ultravation FS Series

Kompletny przewodnik po instalacji i konserwacji systemów dezynfekcji powietrza UV-C Ultravation serii FS. Dowiedz się, jak bezpiecznie zamontować urządzenie, wymieniać lampy i dbać o prawidłowe działanie systemu.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Systemy Ultravation FS Series to urządzenia do dezynfekcji powietrza UV-C. Wymagają montażu na wysokości min. 7 stóp (ok. 2,1 m) od podłogi. Lampy należy wymieniać co 9 000 godzin (ok. 1 rok). Przed serwisowaniem zawsze odłącz zasilanie. str. 2, 3

Najważniejsze czynności

Wymiana lampy UV-C str. 2, 3
Montaż urządzenia str. 3

Pierwsze uruchomienie

Upewnij się, że płyty grilla są zamontowane żebrami na zewnątrz, urządzenie jest wypoziomowane, a zasilanie jest odłączone podczas instalacji. str. 3

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Konserwacja i reset

Wymiana lampy co 9 000 godzin. Podczas wymiany wyczyść lampę alkoholem i sprawdź reflektory pod kątem kurzu. str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
FS-22F	10W UV-C, 9000h, 36.5VA	Specyfikacja modelu 22-calowego	str. 3
FS-33F	16W UV-C, 9000h, 44.5VA	Specyfikacja modelu 33-calowego	str. 3

Gdzie szukać w PDF

Strona tytułowa str. 1
Informacje ogólne i bezpieczeństwo str. 2
Instalacja i specyfikacja str. 3
Zasada działania i gwarancja str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 3

Strona 3

Najważniejsze informacje z instrukcji

Systemy dezynfekcji powietrza Ultravation serii FS (FS-22F, FS-33F, FS-22F-CR, FS-33F-CR) są przeznaczone do dezynfekcji powietrza w pomieszczeniach za pomocą promieniowania UV-C. Kluczowe ograniczenia bezpieczeństwa:

Minimalna wysokość montażu wynosi 7 stóp (ok. 2,1 m) od podłogi.
Nigdy nie patrz bezpośrednio na włączone lampy UV-C – grozi to poważnym uszkodzeniem wzroku lub czasową ślepotą.
Urządzenie należy montować wyłącznie w poziomie.
Przed przystąpieniem do jakichkolwiek prac serwisowych lub wymiany lampy należy bezwzględnie odłączyć zasilanie.
Upewnij się, że w promieniu 6 stóp (ok. 1,8 m) od przedniej części urządzenia nie znajdują się żadne obiekty, aby uniknąć odbarwień lub degradacji strukturalnej materiałów.

Instalacja

Urządzenie może być podłączone na stałe do obwodu elektrycznego lub zasilane za pomocą dołączonego przewodu o długości 6 stóp (ok. 1,8 m). W przypadku podłączenia na stałe zaleca się skorzystanie z usług wykwalifikowanego elektryka.

Przygotowanie: Zdejmij przednią i tylną płytę grilla za pomocą śrubokręta krzyżakowego nr 2. Uwaga: grille są fabrycznie montowane z żebrami skierowanymi do wewnątrz – należy je odwrócić tak, aby żebra były skierowane na zewnątrz.
Demontaż lampy: Ostrożnie wyjmij lampę UV i wszelkie materiały zabezpieczające. Lampy są delikatne.
Montaż: Zamocuj urządzenie w wybranym miejscu. Musi być wypoziomowane. Powierzchnia montażowa musi wytrzymać obciążenie 30 funtów (ok. 13,6 kg).
Podłączenie: Upewnij się, że zasilanie jest odłączone. Wykonaj połączenia elektryczne zgodnie z lokalnymi przepisami. Zaleca się instalację z oddzielnym wyłącznikiem zasilania.
Finalizacja: Zainstaluj ponownie lampę oraz płyty osłonowe z żebrami skierowanymi na zewnątrz. Przywróć zasilanie.

Konserwacja

Konserwacja urządzenia obejmuje wymianę lampy UV-C co 9 000 godzin (ok. 1 rok). Jest to kluczowe, ponieważ z czasem lampy tracą zdolność do generowania odpowiedniej ilości światła UV potrzebnego do dezynfekcji.

Wymiana lampy: Podczas wymiany sprawdź, czy na reflektorach nie nagromadził się kurz.
Czystość: Upewnij się, że szkło lampy jest wolne od odcisków palców i zanieczyszczeń. Do czyszczenia używaj alkoholu izopropylowego i suchej szmatki.
Części zamienne: Zaleca się stosowanie oryginalnych lamp Ultravation, które nie generują ozonu.

Utylizacja

W przypadku stłuczenia lub wymiany lampy UV, należy ją zutylizować zgodnie z lokalnymi przepisami dotyczącymi lamp fluorescencyjnych zawierających rtęć.

Praktyczna pomoc

Typowe problemy

Urządzenie generuje ozon

Upewnij się, że używasz oryginalnych lamp Ultravation. Niektóre zamienniki innych firm mogą generować ozon, co nie jest zalecane w pomieszczeniach użytkowych.

Odbarwienia lub degradacja materiałów w pobliżu urządzenia

Upewnij się, że w promieniu 6 stóp (ok. 1,8 m) od przedniej części urządzenia nie znajdują się żadne obiekty.

Trudności z montażem

Upewnij się, że urządzenie jest wypoziomowane i zamontowane na wysokości co najmniej 7 stóp (ok. 2,1 m) od podłogi.

Przed użyciem

Sprawdź, czy powierzchnia montażowa wytrzyma obciążenie 30 funtów (ok. 13,6 kg).
Upewnij się, że urządzenie będzie zamontowane na wysokości min. 7 stóp (ok. 2,1 m).
Odwróć płyty grilla tak, aby żebra były skierowane na zewnątrz.
Upewnij się, że zasilanie jest wyłączone przed instalacją.
Sprawdź, czy lampa jest czysta (brak odcisków palców).

Pokaż więcej Pokaż mniej

Parametry w praktyce

Żywotność lampy: 9 000 godzin (ok. 1 rok pracy).
Waga urządzenia: 28 lbs (ok. 12,7 kg) dla modeli 22-calowych, 30 lbs (ok. 13,6 kg) dla modeli 33-calowych.

Ilustracje i schematy

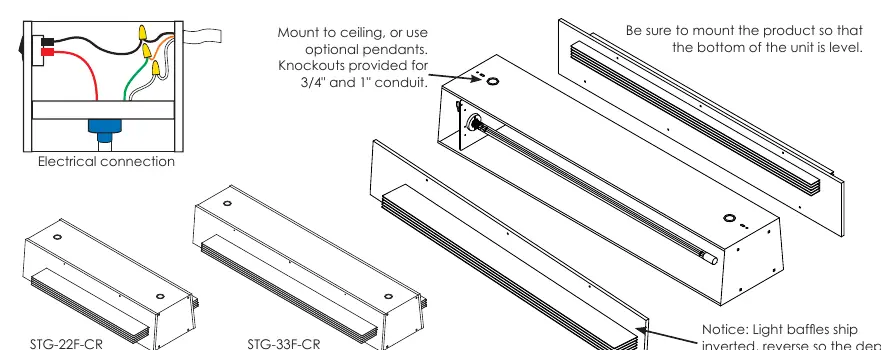

Schemat instalacji pokazuje sposób montażu na suficie lub ścianie oraz miejsca na przewody (knockouts) dla instalacji elektrycznej.
Rysunek orientacji grilla wskazuje, że żebra muszą być skierowane na zewnątrz urządzenia.

Zgodność modelu

Urządzenie przeznaczone wyłącznie do montażu poziomego.
Wymaga oryginalnych lamp Ultravation dla zapewnienia pracy bez ozonu.
