Instrukcja obsługi oczyszczacza powietrza HVAC Vevor 2112-UV36
Szybki przewodnik po instalacji i konserwacji oczyszczacza powietrza HVAC Vevor (modele 2112-UV36, 2006-UV9X2, 2112-UV36X2). Dowiedz się, jak bezpiecznie zamontować urządzenie, wymienić żarówki UV i dbać o system.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oczyszczacz powietrza HVAC Vevor montuje się na kanale wentylacyjnym (najlepiej nad wężownicą chłodzącą). Wymaga wycięcia otworów zgodnie z szablonem, montażu żarówek UV i podłączenia do uziemionego gniazdka. str. 103, 104
Najważniejsze czynności
- Montaż żarówek str. 104, 107
- Wymiana żarówek str. 109, 110
Pierwsze uruchomienie
- Podłącz do zasilania, włącz przełącznik (jeśli dotyczy) i sprawdź, czy kontrolka świeci. str. 108
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wymiana bezpiecznika
Odkręć pokrętło bezpiecznika i wymień na nowy 2A (nie dotyczy modelu 2006-UV9X2).
str. 108Konserwacja i reset
- Czyszczenie żarówek: przetrzyj miękką szmatką z płynem do szyb. str. 109
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 36W / 18W / 72W | Pobór mocy w zależności od modelu. | str. 101 |
| Żywotność UV | 13000 godzin | Czas pracy lampy. | str. 101 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 100
- Lista części str. 101

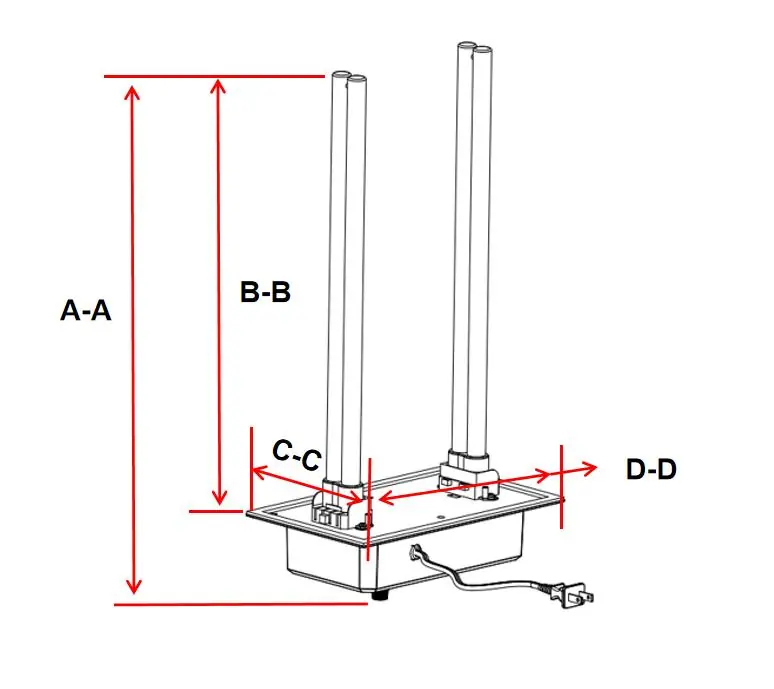

- Dane techniczne str. 101, 102
- Instrukcja instalacji str. 103, 104, 105, 106
- Czyszczenie i wymiana str. 109, 110
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oczyszczacz powietrza HVAC Vevor to system wykorzystujący światło UV do eliminacji mikroorganizmów, takich jak pleśń, bakterie i wirusy, w systemach ogrzewania i klimatyzacji. Instrukcja dotyczy modeli 2112-UV36, 2006-UV9X2 oraz 2112-UV36X2.
Bezpieczeństwo
- Światło UV jest szkodliwe dla skóry i oczu; nigdy nie patrz bezpośrednio na włączoną lampę.
- Instalację powinna przeprowadzić osoba dorosła.
- Przed instalacją lub wymianą żarówki zawsze odłącz zasilanie systemu HVAC.
- Produkt nie jest wodoodporny; nie instaluj go w nawilżaczach ani w miejscach o dużej wilgotności.
- Rura świetlna zawiera rtęć; w przypadku stłuczenia nie używaj odkurzacza do sprzątania.
Instalacja
Urządzenie najlepiej zamontować bezpośrednio nad wężownicą chłodzącą (tzw. A-coil) w systemach klimatyzacji. Jeśli system nie posiada klimatyzacji, zamontuj urządzenie na kanale nawiewnym.
- Wybierz miejsce, w którym kontrolka będzie widoczna, a wymiana żarówek łatwa.
- Użyj dołączonego szablonu pozycjonującego, aby zaznaczyć otwory na rurze HVAC.
- Wytnij otwory (średnica 51 mm lub 76,2 mm w zależności od modelu) i wywierć otwory na śruby (3 mm).
- Wsuń żarówki UV do jednostki, aż zatrzasną się na miejscu.
- Zamontuj jednostkę na powierzchni kanału za pomocą 4 śrub.
- Podłącz urządzenie do uziemionego gniazdka elektrycznego.
Konserwacja i wymiana żarówek
Przed przystąpieniem do prac konserwacyjnych odłącz zasilanie i odczekaj co najmniej 15 minut, aż żarówki ostygną.
- Czyszczenie: Przetrzyj żarówki miękką szmatką zwilżoną płynem do szyb. Usuń wszelkie odciski palców.
- Wymiana: Używaj tylko zatwierdzonych żarówek. Naciśnij przycisk zwalniający, aby wyjąć starą żarówkę i wsuń nową.
- Bezpiecznik: W modelach z wymiennym bezpiecznikiem (2A), odkręć pokrętło bezpiecznika, aby go wymienić.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź zasilanie, upewnij się, że wtyczka jest podłączona do uziemionego gniazdka. W modelach z bezpiecznikiem sprawdź, czy bezpiecznik 2A nie jest przepalony.
Trudności z wymianą żarówki
Upewnij się, że urządzenie ostygło przez 15 minut. Naciśnij przycisk zwalniający żarówkę, aby ją wyjąć.
Przed użyciem
- Sprawdź, czy przestrzeń wewnątrz rury HVAC jest wystarczająca dla urządzenia.
- Upewnij się, że masz rękawiczki ochronne do montażu.
- Odłącz zasilanie systemu HVAC przed rozpoczęciem prac.
- Sprawdź, czy w pobliżu nie ma plastikowych lub gumowych elementów, które mogą zostać uszkodzone przez UV (zabezpiecz je taśmą aluminiową).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Efektywny obszar
- Zależny od modelu: 1500 ft² (2112-UV36), 600 ft² (2006-UV9X2), 2400 ft² (2112-UV36X2).
Ilustracje i schematy

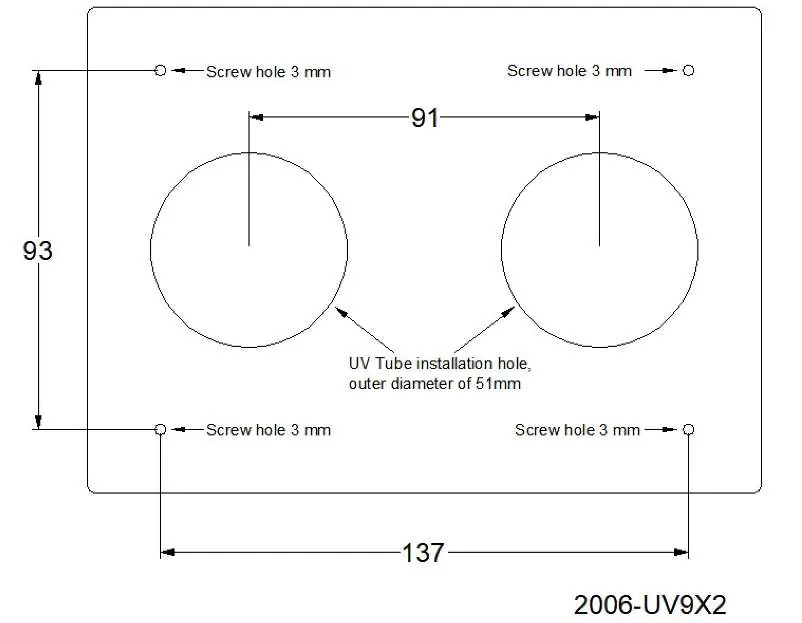

- Szablon pozycjonujący wskazuje rozmieszczenie otworów na rurze HVAC.
- Schemat montażu pokazuje orientację jednostki względem wężownicy chłodzącej.
Zgodność modelu
- Urządzenie wymaga zasilania AC120V lub AC230V (sprawdź tabliczkę znamionową).
- Model 2006-UV9X2 nie posiada wyłącznika i nie ma wymiennego bezpiecznika.
