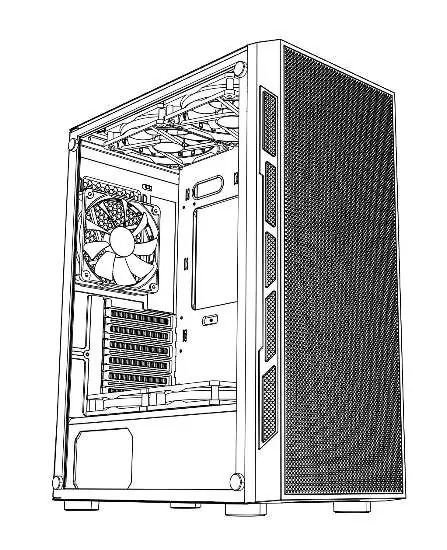

Instrukcja obsługi obudowy komputerowej VEVOR 211F
Szybki przewodnik montażu obudowy komputerowej VEVOR 211F. Dowiedz się, jak zainstalować wentylatory, zasilacz, dyski SSD/HDD, płytę główną oraz kartę graficzną.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obudowa VEVOR 211F jest przeznaczona do montażu standardowych komponentów komputerowych. Montaż odbywa się poprzez demontaż paneli bocznych i przedniego, a następnie przykręcenie płyty głównej, zasilacza, dysków i karty graficznej przy użyciu dołączonych śrub. str. 3, 4, 5, 6
Najważniejsze czynności
- Demontaż paneli str. 5, 6
- Montaż płyty głównej str. 9, 10
Problemy i rozwiązania
Trudności z montażem komponentów
Sprawdź, czy używasz właściwych śrub (śruby do płyty głównej, zasilacza lub dysków).
str. 3Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Zawartość zestawu i złącza str. 3, 4
- Instrukcja montażu str. 5, 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu komponentów w obudowie komputerowej VEVOR 211F. Przed przystąpieniem do pracy należy zapoznać się z zawartością zestawu oraz schematami połączeń.
Bezpieczeństwo
Produkt podlega dyrektywie europejskiej 2012/19/WE dotyczącej zużytego sprzętu elektrycznego i elektronicznego. Obudowa oraz jej akcesoria nie powinny być wyrzucane wraz z odpadami domowymi, lecz przekazane do punktu recyklingu.
Zawartość zestawu montażowego
- Śruby do płyty głównej (10 szt.)
- Śruby do zasilacza (5 szt.)
- Śruby do dysków twardych (4 szt.)
- Słupki dystansowe (3 szt.)
- Opaski rzepowe (5 szt.)
Instrukcja montażu
Demontaż paneli
Aby uzyskać dostęp do wnętrza obudowy, należy zdemontować prawy panel boczny, lewą szklaną płytę oraz przedni panel zgodnie z rysunkami technicznymi.
Instalacja wentylatorów
Obudowa umożliwia montaż wentylatorów w kilku miejscach:
- Górny panel
- Tylny panel
- Przedni panel
- Nad komorą zasilacza
Montaż komponentów
- Zasilacz: Zainstaluj zasilacz w dolnej części obudowy, używając dedykowanych śrub.
- Dyski twarde: Zamontuj dyski SSD i HDD w wyznaczonych miejscach, używając śrub do dysków twardych.

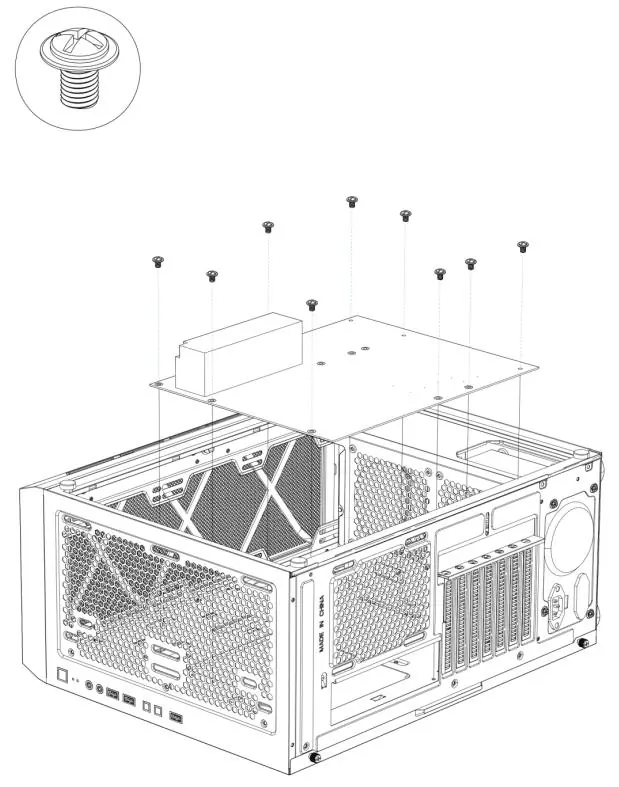

- Płyta główna: Umieść płytę główną na słupkach dystansowych i przykręć ją śrubami do płyty głównej.
- Karta graficzna: Zainstaluj kartę graficzną w odpowiednim slocie PCIe.
Złącza I/O
Panel przedni obudowy zawiera złącza: Power, Reset, LED, USB 2.0, USB 3.0 oraz HD Audio. Należy je podłączyć do odpowiednich pinów na płycie głównej zgodnie z oznaczeniami na kablach.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Trudności z demontażem paneli
Upewnij się, że wszystkie śruby mocujące panel zostały odkręcone przed próbą jego zdjęcia.
Brak śrub w zestawie
Sprawdź dokładnie pakiet akcesoriów (Accessories package) dołączony do obudowy.
Przed użyciem
- Sprawdź zawartość zestawu montażowego (śruby, opaski).
- Przygotuj śrubokręt krzyżakowy.
- Zapoznaj się z rozmieszczeniem złączy na płycie głównej.
- Upewnij się, że posiadasz wszystkie niezbędne komponenty (płyta główna, zasilacz, dyski, karta graficzna).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Śruby do płyty głównej
- Zestaw 10 śrub służących do przykręcenia płyty głównej do obudowy.
- Słupki dystansowe
- Elementy dystansujące płytę główną od obudowy, zapobiegające zwarciom.
Ilustracje i schematy

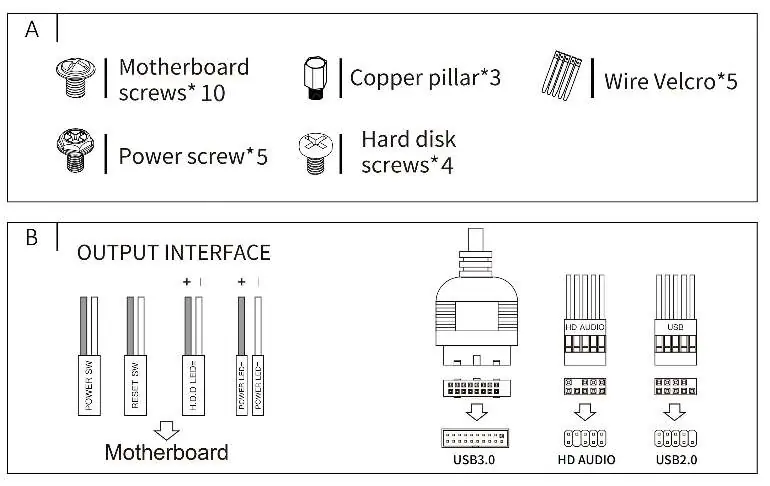

- Schemat A przedstawia zestaw śrub i akcesoriów.
- Schemat B pokazuje sposób podłączenia kabli panelu przedniego do płyty głównej.
- Schemat C ilustruje rozmieszczenie portów na panelu przednim.

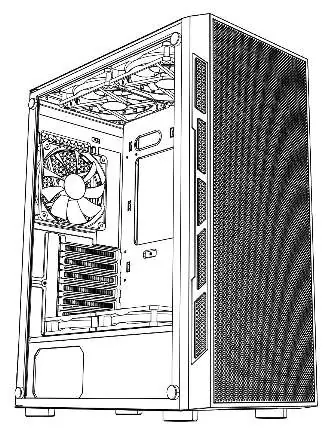

- Schemat D przedstawia widoki obudowy z różnych stron.
Zgodność modelu
- Obudowa obsługuje standardowe dyski SSD i HDD.
- Możliwość montażu chłodzenia wodnego na górze obudowy.
