Instrukcja obsługi obudowy komputerowej Vevor 211I

Szybki przewodnik instalacji obudowy komputerowej Vevor 211I. Dowiedz się, jak zamontować podzespoły, podłączyć panel przedni i przygotować obudowę do pracy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Obudowa Vevor 211I to standardowa obudowa komputerowa typu tower. Instrukcja zawiera schematy montażu podzespołów takich jak płyta główna, zasilacz, dyski twarde, wentylatory oraz karta graficzna. str. 4, 8, 9, 10

Najważniejsze czynności

  • Demontaż paneli bocznych str. 6
  • Montaż płyty głównej str. 9

Problemy i rozwiązania

Trudności z demontażem paneli

Upewnij się, że odkręciłeś wszystkie śruby mocujące panel boczny i zwolniłeś zatrzaski przedniego panelu.

str. 6
Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Śruby płyty głównej 10 szt. Ilość śrub w zestawie str. 4
Słupki miedziane 3 szt. Słupki dystansowe str. 4

Gdzie szukać w PDF

  • Opis elementów zestawu str. 4
  • Instrukcja montażu str. 6, 7, 8, 9
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej

Najważniejsze informacje

Niniejsza instrukcja zawiera wytyczne dotyczące montażu podzespołów w obudowie komputerowej Vevor 211I. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie niezbędne narzędzia i elementy montażowe.

Opis elementów zestawu

W zestawie akcesoriów znajdują się:

Zestaw akcesoriów montażowych
Zestaw akcesoriów montażowych
  • Śruby do płyty głównej (10 szt.)
  • Śruby do zasilacza (5 szt.)
  • Śruby do dysków twardych (4 szt.)
  • Słupki dystansowe (3 szt.)
  • Rzepy do kabli (5 szt.)

Panel I/O

Panel przedni obudowy wyposażony jest w następujące złącza i przyciski:

  • Przycisk zasilania (POWER)
  • Wskaźnik świetlny (CUE LIGHT)
  • Złącza audio (HD AUDIO)
  • Porty USB 2.0
  • Przycisk resetowania (RESET)
  • Wskaźnik LED
  • Port USB 3.0

Instrukcja montażu

Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8

Demontaż paneli

Aby rozpocząć montaż, należy zdjąć panele obudowy:

Demontaż paneli bocznych i przedniego
Demontaż paneli bocznych i przedniego
  1. Otwórz lewy panel szklany.
  2. Zdejmij przedni panel.
  3. Otwórz prawy panel (metalowy).

Instalacja wentylatorów i chłodzenia

Obudowa umożliwia montaż wentylatorów na panelu przednim/tylnym oraz instalację górnego systemu chłodzenia wodnego. Użyj odpowiednich śrub do zabezpieczenia wentylatorów w wyznaczonych miejscach.

Instalacja zasilacza

Zasilacz montuje się w dolnej części obudowy. Wsuń zasilacz w miejsce montażowe i przykręć go za pomocą śrub do zasilacza.

Instalacja dysków (SSD/HDD)

Dyski twarde montuje się w dedykowanych sankach lub miejscach montażowych. Użyj śrub do dysków twardych, aby zabezpieczyć je wewnątrz obudowy.

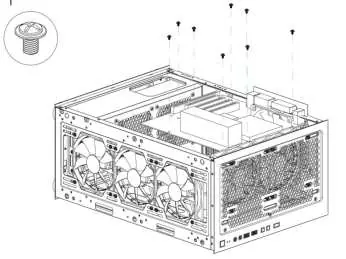

Montaż dysków SSD i HDD
Montaż dysków SSD i HDD

Instalacja płyty głównej

Przed montażem płyty głównej upewnij się, że słupki dystansowe są wkręcone w odpowiednie otwory w obudowie. Umieść płytę główną na słupkach i przykręć ją śrubami do płyty głównej.

Instalacja karty graficznej

Zdejmij zaślepki slotów PCIe na tylnym panelu, wsuń kartę graficzną do slotu na płycie głównej i zabezpiecz ją śrubami.

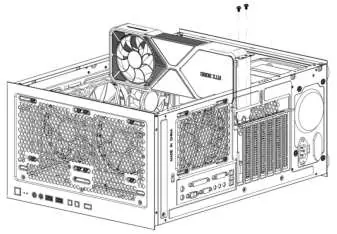

Montaż karty graficznej
Montaż karty graficznej

Bezpieczeństwo i utylizacja

Produkt podlega dyrektywie europejskiej 2012/19/WE. Symbol przekreślonego kosza oznacza, że urządzenie wymaga selektywnej zbiórki odpadów i nie może być wyrzucane wraz z odpadami domowymi.
