Instrukcja obsługi ładowarki słonecznej Vevor 20W
Poznaj instrukcję obsługi ładowarki słonecznej Vevor 20W. Dowiedz się, jak poprawnie zainstalować panel, podłączyć przewody i dbać o urządzenie, korzystając z naszego przewodnika.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ładowarka słoneczna Vevor 20W służy do konwersji energii świetlnej na elektryczną. Wymaga stabilnego montażu w dobrze oświetlonym miejscu oraz poprawnego podłączenia biegunów dodatnich i ujemnych do urządzenia odbiorczego. str. 4, 6
Najważniejsze czynności
- Montaż wspornika i panelu str. 6, 7
Pierwsze uruchomienie
- Podłączenie do urządzenia str. 6
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Zakłócenia radiowe/telewizyjne
Zmień orientację anteny odbiorczej, zwiększ odległość od urządzenia lub podłącz do innego obwodu.
str. 3Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc szczytowa (Pmax) | 20W | Moc wyjściowa w warunkach testowych | str. 5 |
| Napięcie robocze (Vmpp) | 15V | Napięcie pracy | str. 5 |
| Prąd roboczy (Impp) | 1.30A | Natężenie prądu pracy | str. 5 |
| Zakres temperatur | -40°C ~ +85°C | Temperatura pracy i przechowywania | str. 5 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Parametry techniczne str. 5
- Instrukcja instalacji str. 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

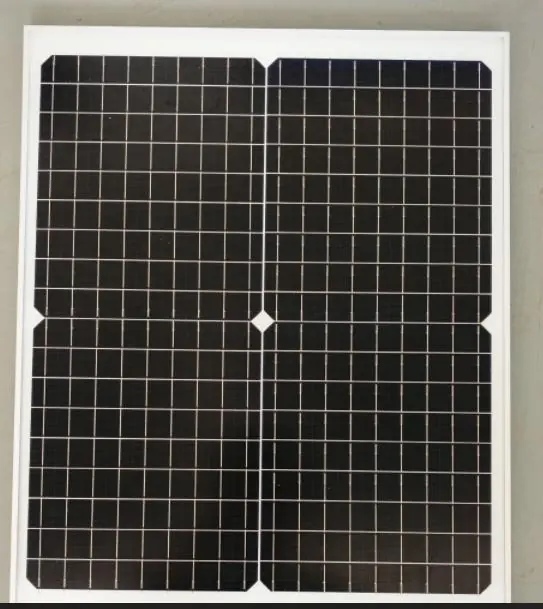

Ładowarka słoneczna Vevor 20W jest przeznaczona do systemów fotowoltaicznych, służąc do konwersji energii świetlnej na elektryczną. Znajduje zastosowanie w zasilaniu urządzeń domowych, oświetlenia ulicznego oraz w małych systemach magazynowania energii. Urządzenie charakteryzuje się wysoką wydajnością konwersji fotoelektrycznej, odpornością na warunki atmosferyczne (IP67) oraz trwałą konstrukcją ze szkła hartowanego.
Dane techniczne
- Moc szczytowa (Pmax): 20W
- Napięcie robocze (Vmpp): 15V
- Prąd roboczy (Impp): 1.30A
- Typ ogniwa: Krzem monokrystaliczny
- Stopień ochrony: IP67 (pyłoszczelność i wodoszczelność)
- Zakres temperatur pracy i przechowywania: -40°C do +85°C
Akcesoria w zestawie
Każdy zestaw zawiera:
- Przewód z zaciskami krokodylkowymi (3100mm)
- Przewód pierścieniowy (1100mm)
- Zestaw śrub (M8x4, M6x4 Philip's head, M6x4 Hex head)
- Nakrętki (M6x8)
- Panel wspornika (347x219x61mm)
- Akcesoria wspornika (145x70x87mm oraz 140x70x21mm)
Instalacja
Przed przystąpieniem do montażu upewnij się, że miejsce instalacji jest dobrze oświetlone, niezasłonięte, a konstrukcja wsporcza jest stabilna i wytrzymała. Narzędzia montażowe nie są dołączone do zestawu.
- Zamocuj elementy wspornika na płycie nośnej.
- Przykręć panel słoneczny do płyty wspornika, upewniając się, że wszystkie śruby są dokręcone.
- Zainstaluj cały zespół wspornika na docelowej powierzchni (np. słupie).
- Podłącz bieguny dodatnie i ujemne złącza do urządzenia magazynującego energię lub odbiornika.
- Sprawdź izolację obwodu oraz niezawodność połączeń.
Środki ostrożności
- Unikaj zarysowań i uderzeń w powierzchnię panelu podczas montażu.
- Zawsze sprawdzaj poprawność podłączenia biegunów dodatnich i ujemnych, aby zapobiec zwarciom.
- W przypadku problemów z zakłóceniami radiowymi/telewizyjnymi, spróbuj zmienić orientację anteny odbiorczej lub zwiększyć odległość między produktem a odbiornikiem.
Utylizacja
Produkt podlega dyrektywie europejskiej 2012/19/EC. Nie wyrzucaj urządzenia wraz z odpadami domowymi. Należy je przekazać do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Niskie ładowanie lub brak energii
Upewnij się, że miejsce instalacji jest dobrze oświetlone i niezasłonięte przez przeszkody.
Zwarcie w układzie
Sprawdź poprawność podłączenia biegunów dodatnich i ujemnych zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy miejsce montażu jest dobrze oświetlone
- Upewnij się, że konstrukcja wsporcza jest stabilna i spełnia wymogi nośności
- Przygotuj własne narzędzia montażowe
- Sprawdź izolację przewodów przed podłączeniem
- Upewnij się, że bieguny są podłączone prawidłowo
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Instrukcja zawiera szczegółowe kroki montażu wspornika do panelu słonecznego oraz mocowania całości do słupa.
Zgodność modelu
- Wymaga kontrolera MPPT dla automatycznej identyfikacji i regulacji napięcia.
