Instrukcja obsługi obudowy komputerowej VEVOR 215ATX
Szybki przewodnik instalacji obudowy komputerowej VEVOR 215ATX. Dowiedz się, jak zamontować podzespoły, wentylatory, dyski oraz jak podłączyć panel przedni.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obudowa VEVOR 215ATX to obudowa typu mid-tower. Instrukcja zawiera szczegółowe kroki demontażu paneli bocznych i przedniego oraz montażu wentylatorów, zasilacza, dysków SSD/HDD, płyty głównej i karty graficznej. str. 4, 6, 7, 8
Najważniejsze czynności
- Demontaż paneli str. 6
- Montaż wentylatorów str. 7, 8, 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Motherboard screws | 12 | Ilość śrub do płyty głównej | str. 4 |
| Power screw | 8 | Ilość śrub do zasilacza | str. 4 |
| Hard disk screws | 12 | Ilość śrub do dysków twardych | str. 4 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy obudowy komputerowej VEVOR 215ATX. Dokument zawiera szczegółowe wskazówki dotyczące demontażu paneli, instalacji wentylatorów, chłodzenia wodnego oraz montażu kluczowych podzespołów komputerowych, takich jak zasilacz, dyski twarde, płyta główna i karta graficzna.

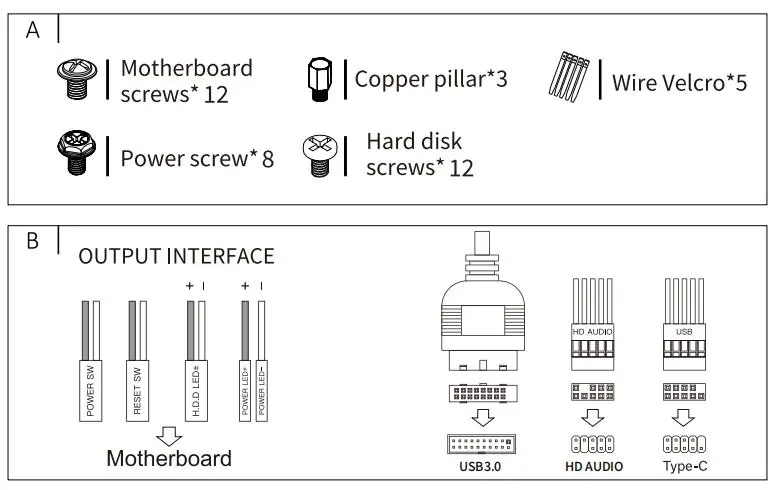

Opis zestawu akcesoriów
W zestawie znajdują się następujące elementy montażowe:

- Śruby do płyty głównej: 12 szt.
- Słupki dystansowe (Copper pillar): 3 szt.
- Rzepy do kabli (Wire Velcro): 5 szt.
- Śruby do zasilacza: 8 szt.
- Śruby do dysków twardych: 12 szt.
Panel przedni (I/O)
Panel przedni obudowy wyposażony jest w następujące złącza i przyciski:
- Przycisk zasilania (POWER)
- Gniazdo audio (HD AUDIO)
- Port USB 3.0
- Port USB Type-C
- Wskaźnik Cue Light
- Przycisk Reset
Instrukcja montażu

Demontaż paneli
Przed przystąpieniem do montażu należy zdjąć panele obudowy:
- Prawy panel boczny: Odkręć śruby i zdejmij panel.
- Lewy panel szklany: Otwórz panel zgodnie z kierunkiem wskazanym na rysunku.
- Panel przedni: Zdejmij panel przedni, aby uzyskać dostęp do miejsc montażowych wentylatorów.
Instalacja wentylatorów i chłodzenia
Obudowa umożliwia montaż wentylatorów w kilku miejscach:
- Górna część obudowy
- Tylna część obudowy
- Przednia część płyty głównej
- Górna część komory zasilacza
- Opcjonalnie: montaż chłodzenia wodnego na górze obudowy
Instalacja podzespołów

- Zasilacz: Wsuń zasilacz w wyznaczone miejsce i przykręć śrubami.
- Dyski SSD/HDD: Zamontuj dyski w klatce na dyski twarde, korzystając z odpowiednich śrub.
- Płyta główna: Umieść płytę główną na słupkach dystansowych i przykręć ją.
- Karta graficzna: Wsuń kartę w slot PCIe i zabezpiecz śrubami.
Informacje o producencie
VEVOR
Praktyczna pomoc
Przed użyciem
- Sprawdź zawartość opakowania (śruby, słupki dystansowe, rzepy)
- Przygotuj odpowiedni śrubokręt
- Upewnij się, że masz czyste i stabilne miejsce do montażu podzespołów
Parametry w praktyce
- Motherboard screws
- 12 sztuk śrub przeznaczonych do montażu płyty głównej
- Copper pillar
- 3 sztuki słupków dystansowych do montażu płyty głównej
- Hard disk screws
- 12 sztuk śrub do montażu dysków twardych
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Panel przedni zawiera przycisk zasilania, gniazdo audio, port USB 3.0, port Type-C, wskaźnik Cue Light oraz przycisk Reset.
Zgodność modelu
- Obudowa obsługuje standardowe komponenty ATX.
