Instrukcja obsługi ładowarki słonecznej VEVOR 20W

Najważniejsze informacje z instrukcji

Ładowarka słoneczna VEVOR 20W to moduł fotowoltaiczny przeznaczony do przekształcania energii świetlnej na elektryczną. Urządzenie znajduje zastosowanie w systemach zasilania gospodarstw domowych, oświetlenia ulicznego oraz małych magazynów energii. Przed przystąpieniem do instalacji należy upewnić się, że miejsce montażu jest dobrze oświetlone i wolne od przeszkód.

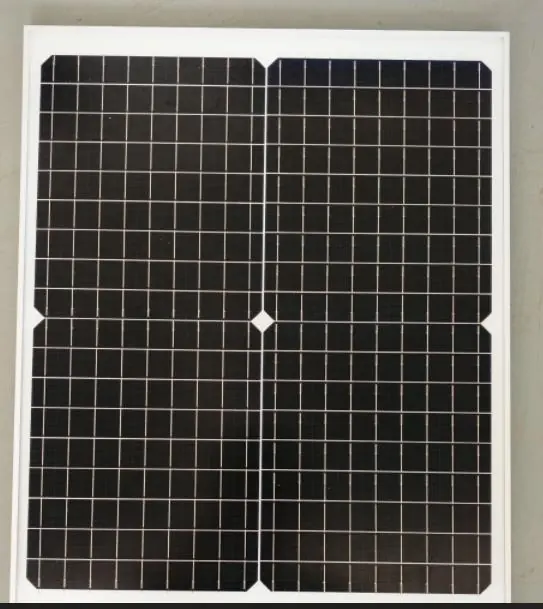

Opis produktu

Panel charakteryzuje się wysoką wydajnością konwersji fotoelektrycznej, zastosowaniem hartowanego szkła o wysokiej przepuszczalności oraz uszczelnioną, wodoodporną konstrukcją (IP67), co pozwala na pracę w trudnych warunkach pogodowych.

Dane techniczne

• Moc szczytowa (Pmax): 20 W
• Napięcie robocze (Vmpp): 15 V
• Prąd roboczy (Impp): 1,30 A
• Typ ogniwa: Monokrystaliczny krzem
• Stopień ochrony: IP67 (pyłoszczelność i wodoodporność)
• Zakres temperatur pracy: -40°C do +85°C

Instrukcja instalacji

Przygotowanie:

• Sprawdź, czy miejsce instalacji jest wolne od przeszkód i dobrze oświetlone.
• Upewnij się, że konstrukcja wsporcza jest stabilna i spełnia wymagania nośności.
• Przygotuj niezbędne narzędzia (nie są dołączone do zestawu).

Kroki instalacji:

1. Zamocuj regulacyjną część żelazną na płycie nośnej.
2. Przymocuj panele słoneczne do płyty nośnej za pomocą śrub i dokręć je.
3. Zainstaluj cały regulowany element żelazny na płycie stałej.
4. Podłącz biegun dodatni i ujemny złącza do magazynu energii lub urządzenia.
5. Sprawdź izolację obwodu i niezawodność połączenia.

Środki ostrożności

• Podczas montażu należy unikać zarysowań i uderzeń na powierzchni podzespołu.
• Należy upewnić się, że bieguny dodatni i ujemny są prawidłowo podłączone, aby zapobiec zwarciom.

Utylizacja

Produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że urządzenie wymaga selektywnej zbiórki odpadów i nie może być wyrzucane razem z normalnymi odpadami domowymi.
