Instrukcja obsługi Uniview Connect Box 0235C8PA
Szybki przewodnik po Uniview Connect Box 0235C8PA. Dowiedz się, jak podłączyć urządzenie, zasilać kamery, korzystać z aplikacji UNV-Link Pro i zarządzać ustawieniami sieciowymi.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uniview Connect Box to przenośne urządzenie zaprojektowane w celu usprawnienia instalacji i konfiguracji kamer monitoringu. Umożliwia zasilanie kamer, testowanie sieci oraz modyfikację ustawień IP bez konieczności użycia komputera. Urządzenie posiada wbudowany akumulator, który należy oszczędzać poprzez wyłączanie zasilania, gdy nie jest używane.
Opis urządzenia i interfejsy
Urządzenie wyposażone jest w szereg portów i wskaźników:
- Wskaźniki: Systemowy (zasilanie), Wi-Fi (hotspot/transmisja danych) oraz wskaźnik poziomu baterii.
- Porty: DC12V IN (ładowanie), DC12V OUT (zasilanie kamer), PoE OUT (zasilanie PoE), PoE Test (testowanie napięcia PoE).
- Przyciski: Przycisk Reset (przytrzymaj 10 sekund, aby przywrócić ustawienia Wi-Fi) oraz włącznik zasilania.

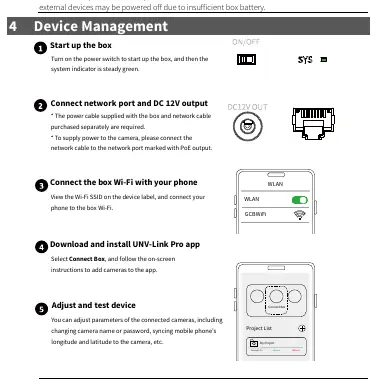

Zarządzanie urządzeniem
Aby rozpocząć pracę z urządzeniem, wykonaj następujące kroki:
- Uruchomienie: Włącz urządzenie przełącznikiem zasilania. Upewnij się, że wskaźnik systemowy świeci na zielono.
- Podłączenie: Podłącz kabel sieciowy do portu oznaczonego jako PoE output, aby zasilić kamerę. Użyj kabla zasilającego 12V, jeśli kamera wymaga zasilania DC.
- Konfiguracja Wi-Fi: Znajdź SSID sieci Wi-Fi na etykiecie urządzenia i połącz się z nią za pomocą telefonu.
- Aplikacja: Pobierz i zainstaluj aplikację UNV-Link Pro. Wybierz Connect Box w aplikacji i postępuj zgodnie z instrukcjami, aby dodać kamery.
- Testowanie: Użyj aplikacji do zmiany parametrów kamer, takich jak nazwa, hasło czy synchronizacja lokalizacji.
Bezpieczeństwo i konserwacja
Przestrzegaj poniższych zasad, aby zapewnić bezpieczne działanie urządzenia:
- Nie używaj jednocześnie wyjścia DC12V i PoE, ponieważ może to doprowadzić do wyłączenia podłączonych urządzeń z powodu niewystarczającej mocy baterii.
- Wydajność baterii może ulec pogorszeniu w niskich temperaturach.
- Regularnie zmieniaj domyślne hasła i dbaj o aktualność oprogramowania układowego (firmware).
- Urządzenie powinno być instalowane i serwisowane przez wykwalifikowany personel.
- Chroń urządzenie przed cieczami, ekstremalnymi temperaturami i upadkiem.
Informacje o producencie
Zhejiang Uniview Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się podczas pracy z kamerami
Nie używaj jednocześnie wyjścia DC12V i PoE. Bateria może nie zapewniać wystarczającej mocy dla obu jednocześnie.
Szybkie rozładowywanie baterii
Wyłączaj urządzenie przełącznikiem, gdy nie jest używane. Pamiętaj, że niska temperatura otoczenia obniża wydajność akumulatora.
Brak połączenia z Wi-Fi urządzenia
Przytrzymaj przycisk Reset przez co najmniej 10 sekund, aby przywrócić domyślną konfigurację Wi-Fi.
Przed użyciem
- Naładuj urządzenie przed pierwszym użyciem.
- Zainstaluj aplikację UNV-Link Pro na swoim smartfonie.
- Sprawdź, czy posiadasz wymagane kable (zasilający 12V jest w zestawie, kabel sieciowy należy dokupić osobno).
- Upewnij się, że urządzenie jest umieszczone na płaskiej powierzchni.
Parametry w praktyce
- Wykrywanie napięcia
- Testowanie napięcia w zakresie 0-56V.
Ilustracje i schematy
- Schemat na stronie 3 przedstawia układ portów: DC12V IN, Reset, DC12V OUT, PoE OUT oraz PoE Test.
- Wskaźniki LED informują o stanie systemu, Wi-Fi oraz poziomie naładowania baterii.
