Niniejsza instrukcja dotyczy terminala kontroli dostępu z rozpoznawaniem twarzy Uniview 0235C4SJ. Urządzenie wykorzystuje algorytmy głębokiego uczenia do uwierzytelniania twarzy w celu otwierania drzwi. Przed instalacją należy zaplanować układ kabli i upewnić się, że miejsce montażu nie jest narażone na silne, bezpośrednie światło.
Elementy zestawu
- Terminal kontroli dostępu
- Zestaw śrub (3 szt.)
- Naklejka instalacyjna
- Zasilacz
- Kabel zasilający
Instalacja urządzenia
Urządzenie można zamontować na biurku lub na stojaku podłogowym (stojak nie jest dołączony do zestawu). Przed montażem przygotuj: śrubokręt krzyżakowy, wiertarkę, taśmę mierniczą, marker oraz silikon.

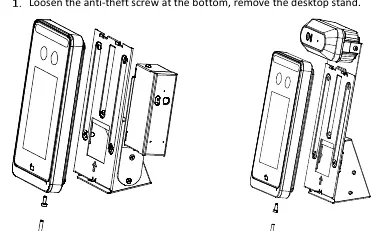

- Odkręć śrubę antykradzieżową na spodzie i zdejmij podstawkę biurkową.
- W przypadku montażu na stojaku, obracaj podstawę, aż zostanie zabezpieczona na stojaku.
- Przeciągnij kable (sieciowy i zasilający) przez otwór w stojaku, a następnie przez otwór w podstawie terminala.
- Podłącz kable do terminala i zabezpiecz urządzenie na stojaku.
- Dokręć śrubę antykradzieżową.
Podłączenie przewodów

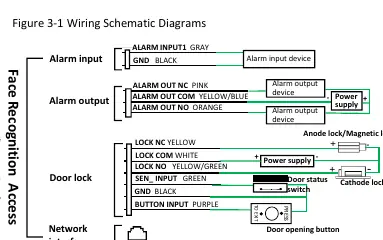

Terminal obsługuje podłączenie urządzeń wejściowych (np. przycisk wyjścia, czujnik drzwi) oraz wyjściowych (np. zamki, alarmy). Schemat połączeń obejmuje:

- Zamek: Wyjścia LOCK NC, LOCK COM, LOCK NO.
- Alarm: Wyjścia ALARM OUT NO, NC, COM.
- Wejścia: Przycisk wyjścia (BUTTON INPUT), czujnik drzwi (SEN_INPUT).
Uruchomienie i logowanie
Po prawidłowym podłączeniu zasilania, ekran zaświeci się i wyświetli podgląd na żywo. Aby zarządzać urządzeniem przez przeglądarkę:
- Otwórz Internet Explorer (wersja 9 lub nowsza).
- Wpisz adres IP urządzenia: 192.168.1.13.
- Domyślna nazwa użytkownika: admin.
- Domyślne hasło: 123456.
- Uwaga: Po pierwszym logowaniu należy zmienić hasło na silne (min. 9 znaków, cyfry, litery i znaki specjalne).
Zarządzanie personelem
Zarządzanie użytkownikami możliwe jest przez interfejs Web (Setup > Intelligent > Face Library) lub bezpośrednio na urządzeniu (przytrzymaj główny ekran przez 3 sekundy, wprowadź hasło aktywacyjne i wybierz User Management).
Wskazówki dotyczące rozpoznawania twarzy
Aby zapewnić wysoką skuteczność rozpoznawania:


- Pozycja: Zasięg rozpoznawania wynosi od 0.5m do 2m. Jeśli rozpoznawanie nie działa, dostosuj odległość od urządzenia.
- Postawa: Twarz powinna być skierowana bezpośrednio do kamery. Unikaj przechylania głowy, profilu oraz zbyt wysokiego lub niskiego ustawienia głowy.
- Zdjęcia: Do bazy danych używaj zdjęć pełnej twarzy, bez nakrycia głowy, z neutralnym wyrazem twarzy, na jednolitym tle.
Bezpieczeństwo i konserwacja
Urządzenie powinno być instalowane przez wykwalifikowany personel. Należy chronić je przed cieczami, zapewnić odpowiednią wentylację i unikać ekstremalnych temperatur. Regularnie sprawdzaj logi urządzenia i dbaj o aktualność oprogramowania układowego.
Informacje o producencie
Zhejiang Uniview Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Przesuń się do tyłu, aby znaleźć się w optymalnym zasięgu.
Przesuń się do przodu, aby znaleźć się w optymalnym zasięgu.
Upewnij się, że używasz przeglądarki Internet Explorer (IE9+). Sprawdź, czy urządzenie nie otrzymało innego adresu IP przez DHCP.
Przed użyciem
- Przygotuj narzędzia: śrubokręt krzyżakowy, wiertarkę, taśmę mierniczą, marker.
- Zaplanuj układ kabli (zasilanie, sieć, zamek, alarm) przed montażem.
- Upewnij się, że miejsce instalacji nie jest narażone na silne, bezpośrednie światło.
- Sprawdź, czy zasilacz spełnia wymagania urządzenia (DC 12V).
- Przygotuj silikon do uszczelnienia (jeśli wymagane).
Parametry w praktyce
- Zasięg rozpoznawania
- 0.5m do 2m od urządzenia.
- Domyślny adres IP
- 192.168.1.13 (może się zmienić, jeśli w sieci działa serwer DHCP).
Ilustracje i schematy
- Schemat okablowania (str. 9) pokazuje podłączenie zamków (anodowych/magnetycznych/katodowych), przycisku wyjścia, czujnika drzwi oraz urządzeń alarmowych.
- Rysunki montażowe (str. 10-12) przedstawiają dwa typy obudowy (Type A i Type B) oraz sposób mocowania na stojaku.
Zgodność modelu
- Stojak podłogowy nie jest dołączony do zestawu i wymaga osobnego zakupu.
- Niektóre modele mogą posiadać inne typy kamer niż pokazane na ilustracjach.
