Instrukcja obsługi oświetlenia podszafkowego LED Utilitech 12-inch
Szybki przewodnik po instalacji i obsłudze oświetlenia podszafkowego LED Utilitech 12-inch. Dowiedz się, jak bezpiecznie zamontować lampę, łączyć wiele jednostek w szereg oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie elektryczne w obwodzie. Produkt nie jest przeznaczony do montażu wpuszczanego w sufity ani wnęki. Ważne: Urządzenie nie może być używane z regulatorem natężenia światła (dimmerem). Lampa posiada wtyczkę polaryzowaną – jeśli nie pasuje do gniazdka, nie należy jej modyfikować, lecz skonsultować się z elektrykiem.

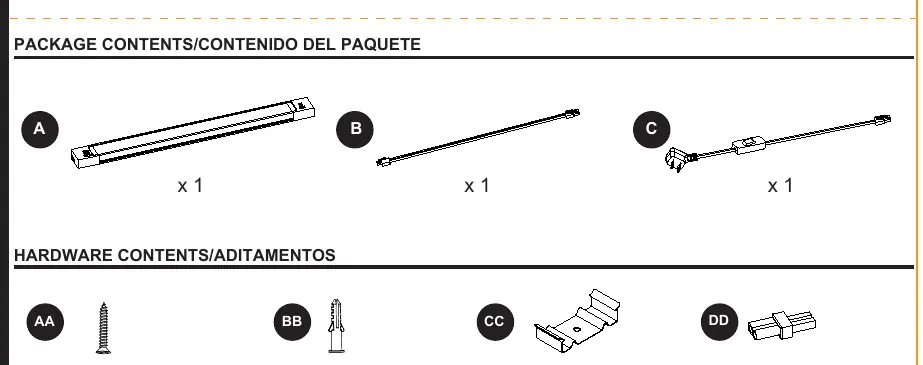

Elementy zestawu
- Lampa podszafkowa (A)
- Przewód zasilający (B)
- Złącze do łączenia szeregowego (C)
- Zestaw montażowy: śruby (AA), kołki rozporowe (BB), klipsy montażowe (CC), złącze typu hard-linked (DD)

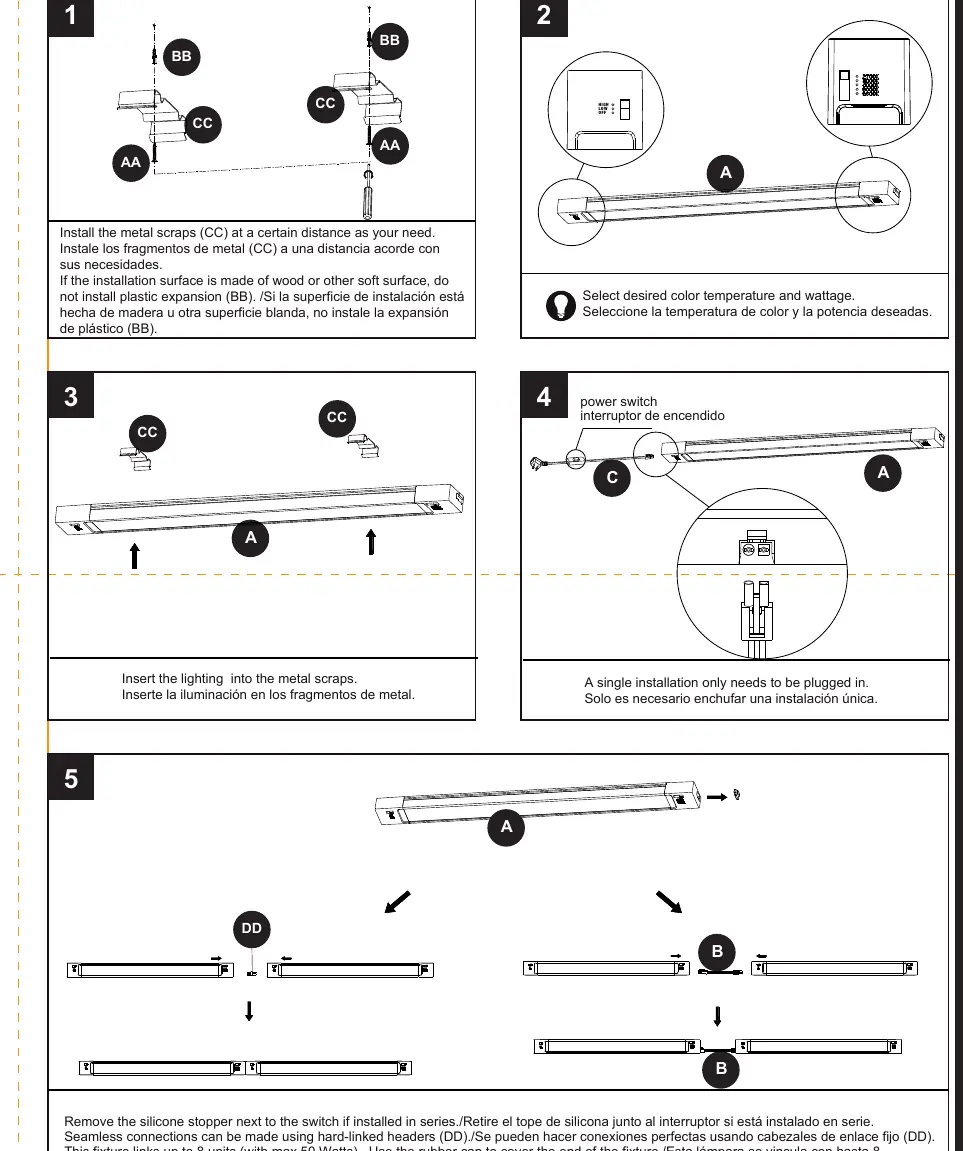

Instalacja
- Upewnij się, że zasilanie jest wyłączone.
- Zamontuj klipsy montażowe (CC) do powierzchni za pomocą śrub (AA). Jeśli powierzchnia jest drewniana lub miękka, nie używaj kołków rozporowych (BB).
- Wepnij lampę w zamontowane klipsy (CC).
- W przypadku pojedynczej instalacji podłącz przewód zasilający do gniazdka.
- Wybierz żądaną temperaturę barwową i moc za pomocą przełącznika na obudowie.
Łączenie w szereg
Możliwe jest łączenie do 8 jednostek w jeden szereg, przy zachowaniu maksymalnego obciążenia 50 W. Do łączenia jednostek użyj dołączonych złączy (DD). Pamiętaj, aby usunąć silikonową zatyczkę przy przełączniku w jednostkach łączonych. Wolny koniec ostatniej lampy w szeregu zabezpiecz gumową zatyczką.
Konserwacja
Przed czyszczeniem upewnij się, że zasilanie jest wyłączone. Używaj łagodnego środka do czyszczenia szkła i miękkiej szmatki. Nanieś środek na szmatkę, nie rozpylaj bezpośrednio na lampę. Nie próbuj wymieniać diod LED.
Rozwiązywanie problemów
- Lampa nie świeci: Sprawdź, czy zasilanie jest włączone, zweryfikuj połączenia kabli oraz stan wyłącznika ściennego.
Informacje o producencie
Utilitech
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź wyłącznik obwodu lub wyłącznik ścienny, zweryfikuj poprawność połączeń kabli, sprawdź czy wyłącznik ścienny nie jest uszkodzony.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Sprawdź, czy wszystkie części z zestawu są obecne.
- Upewnij się, że powierzchnia montażowa jest odpowiednia (drewno/miękka powierzchnia nie wymaga kołków).
- Sprawdź, czy gniazdko jest polaryzowane.
Parametry w praktyce
- Moc jednostki
- 6 W
- Maksymalne obciążenie szeregu
- 50 W (maksymalnie 8 jednostek)
Ilustracje i schematy
- Montaż klipsów (CC) do powierzchni za pomocą śrub (AA).
- Wpinanie lampy w klipsy montażowe.
- Łączenie jednostek w szereg za pomocą złączy (DD).
Zgodność modelu
- Nie używać z regulatorem natężenia światła (dimmer).
- Nie przeznaczone do montażu wpuszczanego w sufity lub sofy.
- Wymaga gniazdka polaryzowanego.
