Instrukcja obsługi oświetlenia podszafkowego LED Utilitech 18-cali
Szybki przewodnik po instalacji i obsłudze oświetlenia podszafkowego LED Utilitech 18-cali. Dowiedz się, jak bezpiecznie podłączyć przewody, wybrać temperaturę barwową i rozwiązać problemy z zasilaniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu i podłączenia oświetlenia podszafkowego LED Utilitech 18-cali. Zawiera schemat okablowania oraz instrukcje bezpieczeństwa. str. 1, 2
Najważniejsze czynności
- Podłączenie przewodów: czarny-czarny (L), biały-biały (N), zielony-uziemienie. str. 2
Pierwsze uruchomienie
- Wybierz temperaturę barwową, otwórz pokrywę, podłącz przewody zgodnie ze schematem i zamontuj oprawę. str. 2
Problemy i rozwiązania
Lampa nie świeci
Sprawdź bezpiecznik/wyłącznik, połączenia przewodów lub wymień wyłącznik ścienny.
str. 1Konserwacja i reset
- Czyść łagodnym środkiem do szyb naniesionym na miękką szmatkę. Nie spryskuj oprawy bezpośrednio. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Długość | 18 cali (45.72 cm) | Wymiar fizyczny oprawy | str. 1 |
Gdzie szukać w PDF
- Strona tytułowa i informacje o bezpieczeństwie str. 1
- Instrukcja montażu i schemat str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpiecznikowej. Produkt jest przeznaczony do montażu bezpośredniego (direct-wire). Uwaga: Urządzenie nie może być używane z regulatorem natężenia światła (ściemniaczem).
Przygotowanie do montażu
Przed rozpoczęciem pracy upewnij się, że posiadasz wszystkie elementy zestawu. Szacowany czas montażu wynosi około 20 minut. Upewnij się, że masz dostęp do narzędzi niezbędnych do instalacji elektrycznej.
Instalacja i podłączenie
Montaż obejmuje następujące kroki:

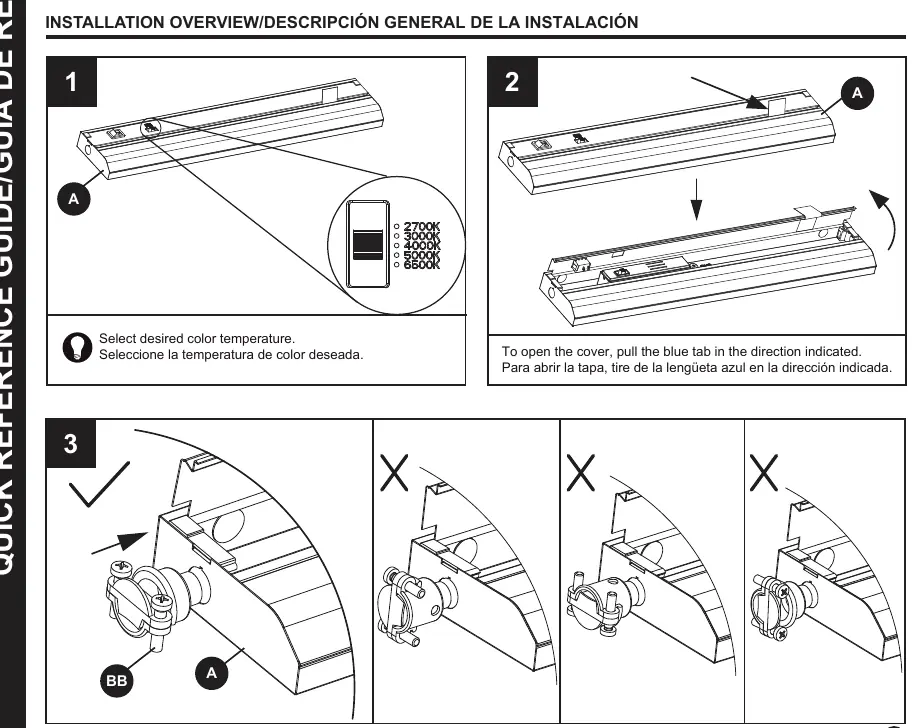

- Wybierz żądaną temperaturę barwową światła.
- Otwórz pokrywę urządzenia, pociągając za niebieską wypustkę.
- Podłącz przewody zasilające do przewodów lampy: czarny z czarnym (L - faza), biały z białym (N - neutralny) oraz zielony z miedzianym/nieizolowanym (GND - uziemienie).

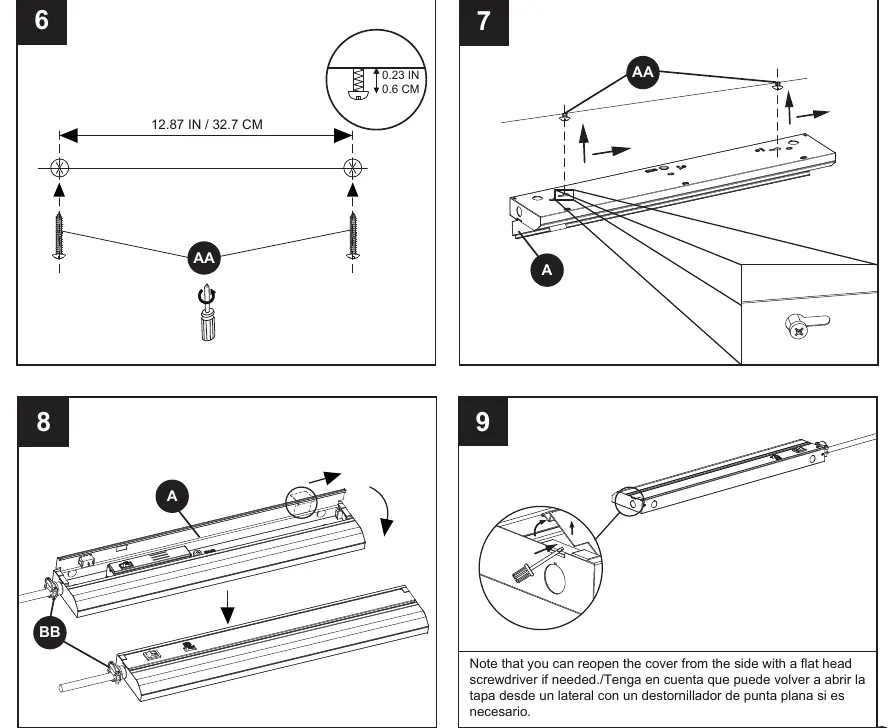

- Zamontuj oprawę do powierzchni za pomocą dołączonych śrub.
- Zamknij pokrywę. W razie potrzeby można ją ponownie otworzyć za pomocą płaskiego śrubokręta.
Obsługa i konserwacja
Oświetlenie nie wymaga wymiany diod LED. W celu czyszczenia należy używać łagodnego środka do mycia szyb oraz miękkiej szmatki. Środek czyszczący należy nanosić na szmatkę, a nie bezpośrednio na oprawę. Przed czyszczeniem zawsze wyłącz zasilanie.
Rozwiązywanie problemów
Jeśli lampa nie świeci, sprawdź następujące elementy:
- Czy zasilanie jest włączone (sprawdź bezpiecznik lub wyłącznik ścienny).
- Czy połączenia przewodów są poprawne.
- Czy wyłącznik ścienny nie jest uszkodzony (w razie potrzeby wymień go).
Informacje o producencie
Utilitech
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź wyłącznik automatyczny lub ścienny, zweryfikuj poprawność połączeń przewodów (splices) lub wymień uszkodzony wyłącznik ścienny.
Przed użyciem
- Upewnij się, że zasilanie elektryczne jest całkowicie wyłączone.
- Sprawdź, czy wszystkie części z listy zawartości opakowania są obecne.
- Przygotuj niezbędne narzędzia (nie dołączone do zestawu).
- Upewnij się, że nie używasz ściemniacza (dimmer switch).
Parametry w praktyce
- Typ podłączenia
- Direct-wire (bezpośrednie podłączenie do instalacji elektrycznej)
Ilustracje i schematy

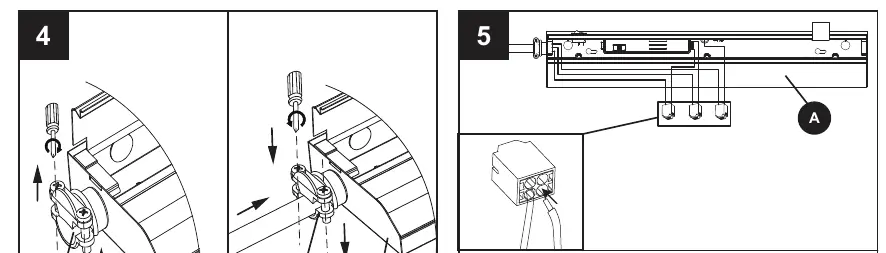

- Schemat połączeń elektrycznych: czarny do czarnego (L), biały do białego (N), zielony do miedzianego/uziemienia (GND).
- Instrukcja otwierania pokrywy za pomocą niebieskiej wypustki.
Zgodność modelu
- Produkt nie jest kompatybilny z regulatorami natężenia światła (ściemniaczami).
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
