Instrukcja obsługi wentylatora stojącego Utilitech 20 cali SFSD1-500B3IW
Kompletny przewodnik po wentylatorze stojącym Utilitech 20 cali (model SFSD1-500B3IW). Dowiedz się, jak złożyć urządzenie, obsługiwać ustawienia prędkości i oscylacji oraz jak dbać o konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylator Utilitech 20 cali (SFSD1-500B3IW) to urządzenie stojące z regulacją wysokości, trzema prędkościami nawiewu i funkcją oscylacji. Montaż wymaga śrubokręta krzyżakowego i klucza. str. 1, 8
Najważniejsze czynności
- Montaż podstawy do słupka str. 7
- Montaż głowicy wentylatora str. 7
Pierwsze uruchomienie
- Podłącz do zasilania, ustaw prędkość (1-3) i włącz oscylację przyciskiem. str. 8
Problemy i rozwiązania
Kurz na osłonie
Użyj odkurzacza lub zdejmij przednią osłonę odkręcając śrubę zabezpieczającą.
str. 8Konserwacja i reset
- Czyszczenie osłony: odłącz zasilanie, użyj odkurzacza lub zdejmij osłonę odkręcając śrubę. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkości | 0, 1, 2, 3 | 0=wył., 1=niska, 2=średnia, 3=wysoka | str. 8 |
Gdzie szukać w PDF
- Zawartość opakowania str. 3
- Instrukcja montażu str. 6, 7
- Instrukcja obsługi str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator stojący Utilitech 20 cali (model SFSD1-500B3IW) to urządzenie przeznaczone do użytku domowego. Przed przystąpieniem do montażu i użytkowania należy zapoznać się z zasadami bezpieczeństwa. Urządzenie wymaga samodzielnego montażu, który zajmuje około 20 minut. Do montażu potrzebny będzie śrubokręt krzyżakowy oraz klucz.

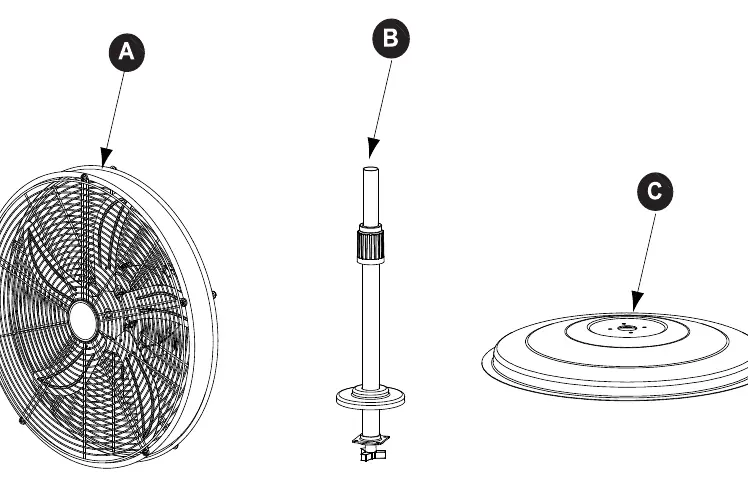

Zawartość zestawu
- A: Korpus wentylatora (1 szt.)
- B: Słupek stojaka (1 szt.)
- C: Podstawa (1 szt.)
- AA: Tuleja (1 szt.)
- BB: Śruba M8x35 (1 szt.)
- CC: Śruba M5x8 (2 szt.)

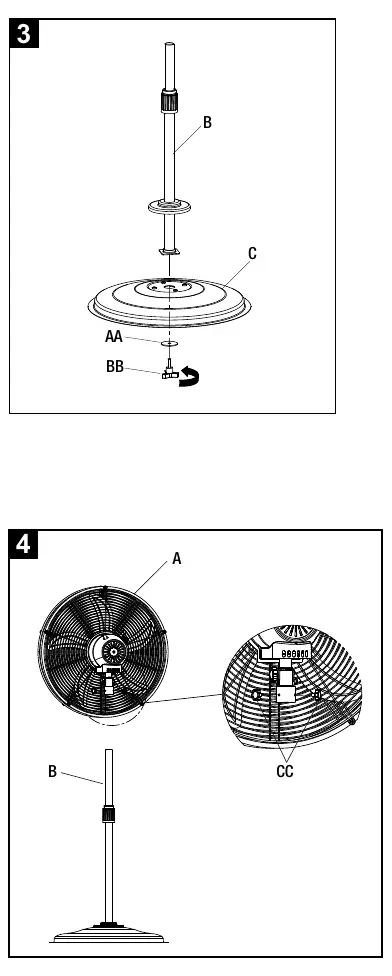

Montaż
- Przygotowanie słupka: Poluzuj adapter wysokości na słupku (B), wyciągnij górną część na żądaną wysokość i dokręć adapter. Usuń śrubę trójkątną (BB) i tuleję (AA) ze słupka.
- Montaż podstawy: Przymocuj słupek (B) do podstawy (C) za pomocą śruby trójkątnej (BB) i tulei (AA).
- Montaż głowicy: Umieść korpus wentylatora (A) na górze słupka (B) i zabezpiecz go za pomocą śrub (CC).

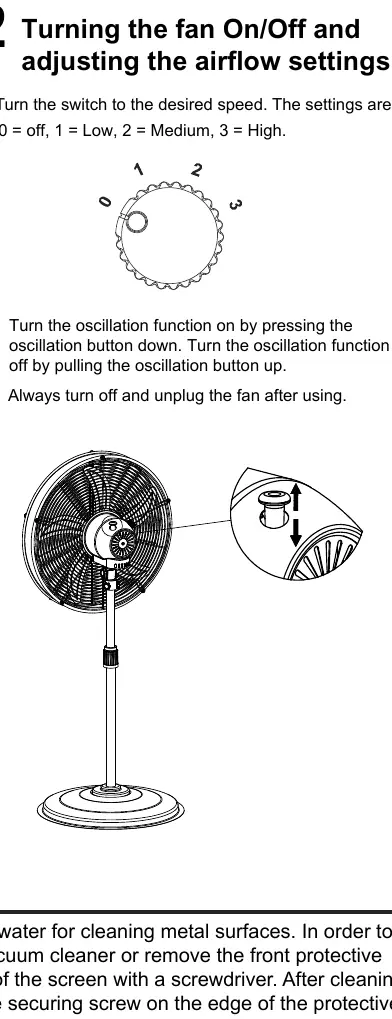

Obsługa
Wentylator posiada trzy prędkości nawiewu oraz funkcję oscylacji:
- Regulacja kąta: Poluzuj pokrętło głowicy (2), ustaw żądany kąt nachylenia i dokręć pokrętło.
- Prędkość: Użyj przełącznika: 0 (wyłączony), 1 (niska), 2 (średnia), 3 (wysoka).
- Oscylacja: Naciśnij przycisk oscylacji w dół, aby włączyć funkcję. Pociągnij przycisk do góry, aby ją wyłączyć.
Czyszczenie i konserwacja
Przed czyszczeniem zawsze odłącz urządzenie od zasilania. Nie używaj wody do czyszczenia powierzchni metalowych. Kurz z osłony ochronnej można usunąć odkurzaczem lub poprzez zdjęcie przedniej osłony (odkręcając śrubę zabezpieczającą na krawędzi osłony). Po czyszczeniu zamontuj osłonę z powrotem i dokręć śrubę.
Informacje o producencie
Utilitech
Praktyczna pomoc
Typowe problemy
Wentylator nie działa
Sprawdź, czy wtyczka jest prawidłowo włożona do gniazdka i czy przełącznik prędkości nie jest w pozycji 0.
Kurz na osłonie ochronnej
Użyj odkurzacza lub zdejmij przednią osłonę, odkręcając śrubę zabezpieczającą na jej krawędzi.
Przed użyciem
- Sprawdź, czy wszystkie części z listy zawartości opakowania są obecne.
- Przygotuj śrubokręt krzyżakowy i klucz (brak w zestawie).
- Upewnij się, że wentylator stoi na płaskiej i stabilnej powierzchni.
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
Parametry w praktyce
- Ustawienia prędkości
- 0 = wyłączony, 1 = niska, 2 = średnia, 3 = wysoka.
Ilustracje i schematy
- Schemat montażu słupka do podstawy z użyciem śruby trójkątnej.
- Schemat montażu głowicy wentylatora na słupku z użyciem śrub typu plum.
Zgodność modelu
- Nie używaj przedłużaczy.
- Używaj tylko oryginalnych części zamiennych zalecanych przez producenta.
