Instrukcja obsługi uchwytu samochodowego z ładowarką bezprzewodową Verbatim 15W
Szybki przewodnik po obsłudze i montażu uchwytu samochodowego Verbatim 15W z funkcją ładowania bezprzewodowego. Dowiedz się, jak poprawnie zamontować urządzenie, korzystać z automatycznego mechanizmu zaciskowego oraz jakie są wymagania...
Spis treści
Najważniejsze informacje
Uchwyt samochodowy Verbatim 15W to urządzenie typu "wszystko w jednym", które łączy funkcję automatycznego zacisku telefonu z bezprzewodowym ładowaniem w standardzie Qi. Aby uzyskać pełną moc ładowania 10W/15W, wymagane jest użycie ładowarki samochodowej z obsługą standardu QC3.0.
Elementy zestawu
- Uchwyt z ładowarką bezprzewodową
- Uchwyt na kratkę nawiewu
- Kabel USB typu C
- Uchwyt z przyssawką na deskę rozdzielczą/szybę
Budowa urządzenia
Urządzenie posiada regulowane ramię teleskopowe, pokrętło regulacji kąta nachylenia oraz przycisk zwalniający zaciski. W dolnej części znajduje się port ładowania USB-C. Powierzchnia ładująca wyposażona jest w cewkę indukcyjną.
Instalacja
- Wybierz odpowiedni sposób montażu: użyj uchwytu na kratkę nawiewu lub uchwytu z przyssawką na deskę rozdzielczą.
- Zamontuj wybrany uchwyt do korpusu ładowarki.
- Podłącz kabel USB-C do portu w ładowarce oraz do zasilacza samochodowego spełniającego wymagania techniczne.
Obsługa
Uchwyt posiada funkcję automatycznego otwierania i zamykania zacisków:
- Wkładanie telefonu: Umieść telefon przy powierzchni ładowarki. Zaciski otworzą się automatycznie, a po umieszczeniu telefonu – zamkną się, stabilizując urządzenie.
- Wyjmowanie telefonu: Dotknij przycisku zwalniającego na obudowie, aby otworzyć zaciski i wyjąć telefon.
Wskaźniki LED
- Tryb czuwania/ładowanie: Czerwone światło oznacza gotowość, niebieskie światło oznacza ładowanie.
- Błąd: Migające naprzemiennie czerwone i niebieskie światło oznacza wykrycie ciała obcego (Foreign Object Detection).
Bezpieczeństwo i konserwacja
- Nie umieszczaj urządzenia w miejscu, w którym mogłoby blokować poduszki powietrzne.
- Unikaj ekstremalnych temperatur (zakres pracy: -10°C do +55°C).
- Nie używaj detergentów ani silnych środków chemicznych do czyszczenia.
- Nie demontuj ani nie modyfikuj urządzenia samodzielnie.
Dane techniczne
- Wejście: DC 12V/1.5A, 9V/2A, 5V/2A
- Wyjście: 15W / 10W / 7.5W / 5W
- Maksymalna odległość ładowania: 6 mm
- Zabezpieczenia: przeciwprzepięciowe, nadprądowe, przed przegrzaniem, wykrywanie ciał obcych
Informacje o producencie
Verbatim
Praktyczna pomoc
Typowe problemy
Migające naprzemiennie czerwone i niebieskie światło LED
Urządzenie wykryło ciało obce (Foreign Object Detection). Usuń metalowe przedmioty lub inne przeszkody z powierzchni ładowarki.
Ładowanie nie działa lub jest bardzo wolne
Upewnij się, że używasz ładowarki samochodowej z obsługą QC3.0. Sprawdź, czy telefon obsługuje standard ładowania bezprzewodowego Qi.
Zaciski nie otwierają się automatycznie
Upewnij się, że urządzenie jest prawidłowo podłączone do zasilania. Dotknij przycisku zwalniającego na obudowie.
Przed użyciem
- Sprawdź, czy posiadasz ładowarkę samochodową z obsługą QC3.0 dla pełnej wydajności.
- Upewnij się, że telefon obsługuje standard ładowania bezprzewodowego Qi.
- Wybierz odpowiedni uchwyt montażowy (kratka nawiewu lub przyssawka).
- Upewnij się, że miejsce montażu nie blokuje poduszek powietrznych.

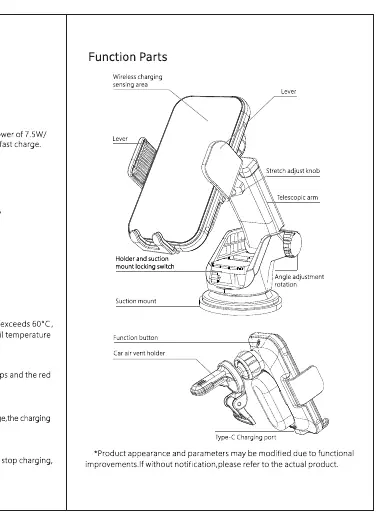

Ilustracje i schematy
- Schemat przedstawia budowę uchwytu: ramię teleskopowe, pokrętło regulacji, przyssawkę, uchwyt na kratkę nawiewu oraz przycisk zwalniający.
- Wskazuje lokalizację cewki ładującej (sensing area) oraz portu USB-C.
Zgodność modelu
- Obsługuje wszystkie urządzenia zgodne ze standardem ładowania bezprzewodowego Qi.
