Instrukcja obsługi okapu kuchennego Vesta Hamburg 1000CFM
Szybki przewodnik po instalacji, obsłudze i konserwacji okapu Vesta Hamburg. Dowiedz się, jak bezpiecznie zamontować urządzenie, korzystać z sterowania głosowego i gestami oraz dbać o filtry.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Okap Vesta Hamburg jest przeznaczony do montażu przez wykwalifikowanych instalatorów. Ze względu na wagę urządzenia, zaleca się montaż przez dwie osoby. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Okap wymaga dedykowanego obwodu elektrycznego 120V, 60Hz, 15A. Urządzenie posiada zaawansowane funkcje sterowania: dotykowe, gestami oraz głosowe (Hi Vesta).
Wymagania montażowe
- Zalecana odległość między płytą kuchenną a spodem okapu wynosi od 24 do 31 cali.
- Wymagane jest użycie metalowych kanałów wentylacyjnych o średnicy minimum 6 cali.
- Należy unikać stosowania plastikowych przewodów oraz redukcji typu pancake.
- W przypadku konieczności zastosowania kolanek, należy ograniczyć ich liczbę do trzech i zachować minimum 24 cale prostego odcinka między nimi.
Obsługa urządzenia
Okap oferuje 16 poziomów prędkości wentylatora. Sterowanie odbywa się poprzez panel dotykowy, gesty (przesunięcie dłonią) lub komendy głosowe. Funkcja pamięci automatycznie przywraca ostatnie ustawienia prędkości i oświetlenia po ponownym włączeniu.
Konserwacja i czyszczenie
Filtry tłuszczowe należy czyścić co 30 godzin pracy. Można je myć ręcznie lub w zmywarce. Powierzchnie zewnętrzne ze stali nierdzewnej należy czyścić miękką ściereczką z użyciem łagodnych detergentów, unikając materiałów ściernych, które mogą porysować wykończenie.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź zasilanie, bezpieczniki oraz poprawność połączeń elektrycznych. Jeśli okap wibruje, upewnij się, że jest solidnie zamocowany do ściany lub sufitu. Słaba wydajność wentylacji często wynika z zastosowania zbyt małego kanału wentylacyjnego lub jego niedrożności.
Informacje o producencie
Vesta Kitchen
Praktyczna pomoc
Typowe problemy
Okap lub światła nie działają po instalacji
Sprawdź, czy urządzenie jest podłączone do prądu, czy bezpiecznik nie jest przepalony oraz czy wszystkie połączenia elektryczne są poprawne.
Okap wibruje podczas pracy
Sprawdź, czy okap jest prawidłowo zamocowany do ściany/sufitu, czy silnik jest dokręcony i czy wirnik wentylatora nie jest uszkodzony.
Słaba wydajność wentylacji
Upewnij się, że kanał wentylacyjny ma średnicę co najmniej 6 cali, nie jest zatkany i nie posiada zbyt wielu ostrych zakrętów.
Przed użyciem
- Upewnij się, że montaż został wykonany przez wykwalifikowany personel.
- Sprawdź, czy odległość od płyty kuchennej mieści się w zakresie 24-31 cali.
- Upewnij się, że użyto wyłącznie metalowych kanałów wentylacyjnych.
- Sprawdź, czy wszystkie połączenia kanałów są uszczelnione taśmą aluminiową.
- Upewnij się, że okap jest prawidłowo uziemiony.
- Usuń folię ochronną z zewnętrznej części komina.
Parametry w praktyce
- Maksymalny przepływ powietrza
- 1000 CFM (stóp sześciennych na minutę) zapewnia wysoką wydajność usuwania oparów.
- Poziom hałasu
- Od 35 dB (najniższa prędkość) do 67 dB (najwyższa prędkość).
Ilustracje i schematy

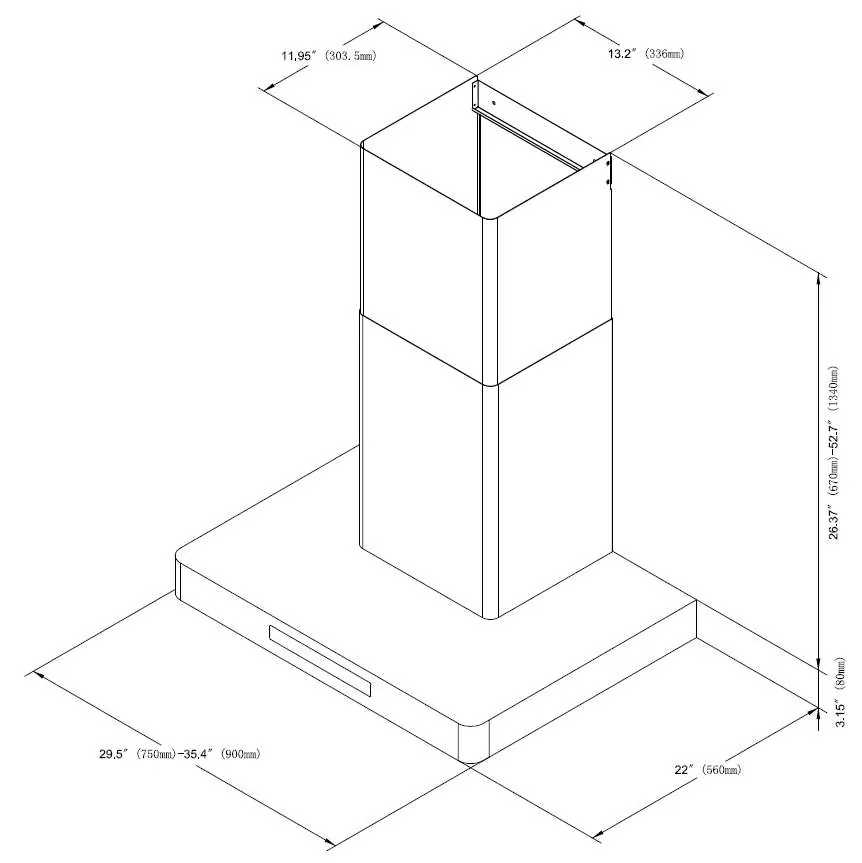

- Schemat wymiarów (str. 16) pokazuje kluczowe odległości montażowe.
- Rysunki wentylacji (str. 12) przedstawiają opcje montażu ściennego i dachowego.
- Instrukcja wymiany żarówki (str. 27) pokazuje użycie śrubokręta do podważenia pierścienia.
Zgodność modelu
- Produkt przeznaczony do użytku domowego w USA i Kanadzie.
- Nie używać do usuwania materiałów niebezpiecznych lub wybuchowych.
- Wymaga dedykowanego obwodu elektrycznego.
