Instrukcja obsługi okapu wyspowego Whirlpool 100CM
Szybki przewodnik po instalacji, obsłudze i konserwacji okapu wyspowego Whirlpool 100CM. Zawiera instrukcje montażu, podłączenia elektrycznego, czyszczenia filtrów oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, użytkowania oraz konserwacji okapu wyspowego Whirlpool 100CM. Przed przystąpieniem do montażu należy upewnić się, że wszystkie elementy są kompletne i nieuszkodzone. Urządzenie wymaga instalacji przez wykwalifikowany personel i musi być obsługiwane zgodnie z lokalnymi przepisami dotyczącymi odprowadzania oparów.
Bezpieczeństwo
- Zawsze używaj rękawic ochronnych podczas instalacji i konserwacji.
- Okap musi być regularnie czyszczony (przynajmniej raz w miesiącu).
- Nie używaj urządzenia bez poprawnie zamontowanych filtrów i kratek.
- Minimalna odległość od płyty grzewczej: 50 cm dla płyt elektrycznych, 65 cm dla płyt gazowych lub mieszanych.
- Nie używaj urządzenia z zewnętrznymi timerami lub systemami zdalnego sterowania.
Montaż i instalacja
Okap jest przystosowany do pracy w trybie wyciągu. Aby używać go w trybie pochłaniacza, należy zainstalować dedykowany zestaw akcesoriów. Instalacja obejmuje montaż konstrukcji nośnej, podłączenie rury odprowadzającej (średnica 15 cm) oraz podłączenie elektryczne zgodnie ze schematem kolorów przewodów (żółto-zielony: uziemienie, niebieski: neutralny, brązowy: faza).
Obsługa
Panel sterowania umożliwia wybór prędkości pracy silnika oraz włączanie oświetlenia. Dostępne są cztery prędkości, w tym tryb intensywny, który działa przez 5 minut, po czym automatycznie przełącza się na prędkość średnią.
Konserwacja
- Filtry przeciwtłuszczowe: Należy czyścić raz w miesiącu ręcznie lub w zmywarce przy użyciu nieagresywnych detergentów.
- Filtry węglowe: Wymieniaj co najmniej co 4 miesiące (w trybie pochłaniacza). Nie podlegają myciu ani regeneracji.
- Oświetlenie: System LED nie jest wymienny przez użytkownika; w razie awarii skontaktuj się z serwisem.
Rozwiązywanie problemów
Jeśli okap nie działa, sprawdź zasilanie oraz czy wybrano prędkość pracy. Jeśli wydajność jest niska, upewnij się, że kuchnia jest wentylowana, a filtry nie są zużyte. W przypadku awarii odłącz urządzenie od zasilania na 5 sekund przed ponownym podłączeniem.
Informacje o producencie
Whirlpool
Praktyczna pomoc
Typowe problemy
Okap nie działa
Sprawdź, czy zasilanie nie zostało odłączone oraz czy wybrano prędkość pracy.
Niska wydajność okapu
Sprawdź, czy prędkość silnika jest odpowiednia, czy kuchnia jest wentylowana oraz czy filtr węglowy nie jest zużyty.
Okap wyłączył się podczas pracy
Sprawdź zasilanie oraz czy nie zadziałał wyłącznik główny.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne.
- Upewnij się, że masz odpowiednie narzędzia i rękawice ochronne.
- Zweryfikuj, czy instalacja elektryczna jest zgodna z wymaganiami.
- Upewnij się, że zachowano minimalną odległość od płyty grzewczej (50/65 cm).
- Sprawdź, czy rura odprowadzająca ma odpowiednią średnicę (15 cm).
Parametry w praktyce
- Średnica rury
- 15 cm dla optymalnej wydajności i minimalizacji hałasu.
Ilustracje i schematy
- Strona 3: Wykaz elementów montażowych.
- Strona 4-12: Procedura montażu krok po kroku.
- Strona 16: Opis panelu sterowania i przycisków.

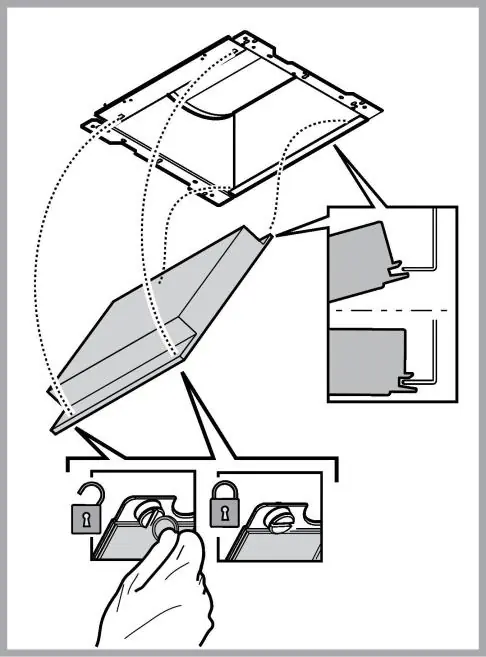

- Strona 17: Instrukcja demontażu filtrów tłuszczowych i węglowych.
Zgodność modelu
- Okap jest fabrycznie przystosowany do pracy w trybie wyciągu.
- Do pracy w trybie pochłaniacza wymagany jest dodatkowy zestaw akcesoriów.
- W przypadku korzystania z płyty gazowej, należy przestrzegać zaleceń producenta płyty dotyczących odległości, jeśli są one większe niż 65 cm.
