Instrukcja obsługi pompy obiegowej VEVOR 007E-2F2
Szybki przewodnik po instalacji, konfiguracji i konserwacji pompy obiegowej VEVOR 007E-2F2. Dowiedz się, jak poprawnie zamontować urządzenie, ustawić tryby pracy oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, eksploatacji i konserwacji pompy obiegowej VEVOR 007E-2F2. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie elektryczne. Pompa jest przeznaczona do systemów grzewczych i nie może pracować na sucho.

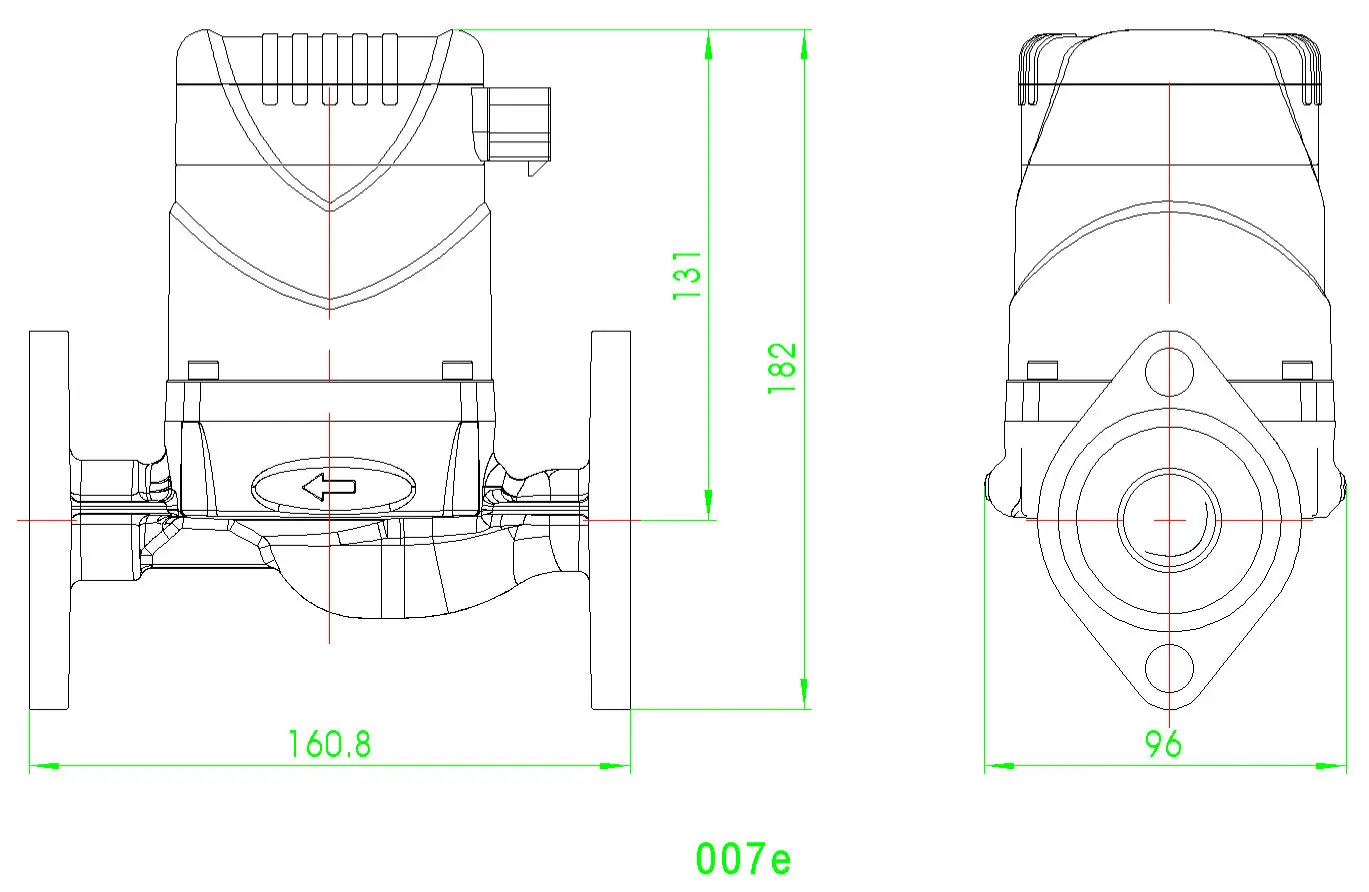

Instalacja
Pompa musi być zamontowana z silnikiem w pozycji poziomej. Montaż pionowy z silnikiem skierowanym do góry jest dopuszczalny tylko, jeśli ciśnienie w układzie wynosi co najmniej 20 psi (138 kPa). Należy zwrócić uwagę na strzałkę na korpusie wskazującą kierunek przepływu. Skrzynka przyłączeniowa nie może znajdować się w dolnej części (pozycja godziny 6).

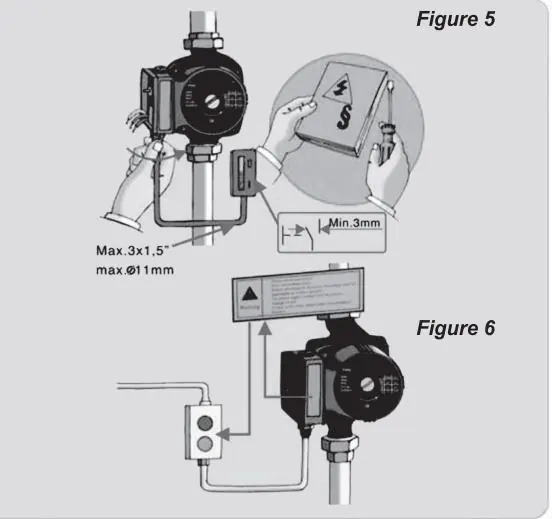

Podłączenie elektryczne

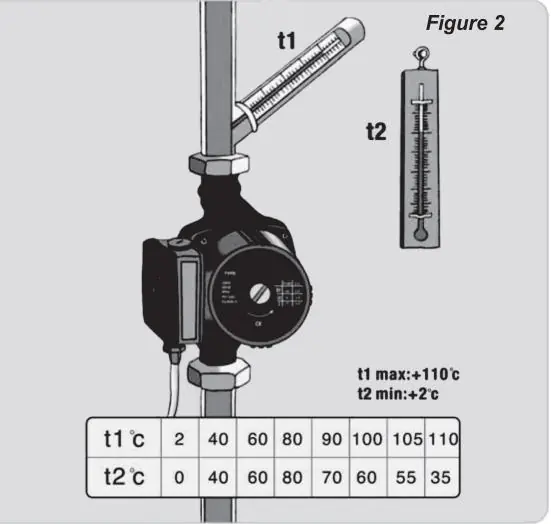

Silnik posiada zabezpieczenie impedancyjne i nie wymaga zewnętrznego zabezpieczenia przeciążeniowego. Pompa nie może pracować w kierunku wstecznym. Należy stosować przewody zasilające przystosowane do pracy w temperaturze 90°C.
Pierwsze uruchomienie
Przed uruchomieniem układ musi zostać napełniony wodą, aby zapewnić smarowanie łożysk. Po napełnieniu należy uruchomić pompę na 5 minut, aby usunąć pozostałe powietrze z komory łożyskowej. W razie potrzeby należy poluzować śrubę odpowietrzającą.
Ustawienia i tryby pracy
Pompa oferuje różne tryby pracy, w tym tryb adaptacyjny (AUTO) oraz stałe krzywe ciśnienia (proporcjonalne i stałe). Wybór trybu zależy od typu instalacji grzewczej (np. ogrzewanie podłogowe, systemy jedno- lub dwururowe). Tryb nocny może być aktywowany w celu oszczędności energii w systemach grzewczych.

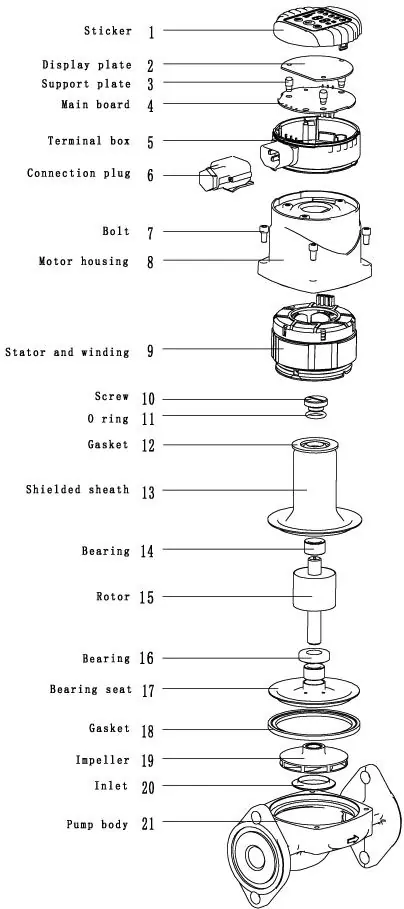

Konserwacja i naprawa
W przypadku konieczności wymiany silnika, wkładu lub kondensatora, należy najpierw odizolować pompę od układu poprzez zamknięcie zaworów serwisowych i zredukowanie ciśnienia do zera. Wszelkie części zamienne muszą być zgodne z oryginalnymi specyfikacjami.
Rozwiązywanie problemów
W przypadku awarii, takich jak brak startu pompy lub hałas w systemie, należy sprawdzić bezpieczniki, połączenia elektryczne, obecność powietrza w układzie lub zablokowanie wirnika. W razie potrzeby należy odpowietrzyć układ lub wyczyścić pompę z zanieczyszczeń.
Informacje o producencie
VEVOR
Praktyczna pomoc

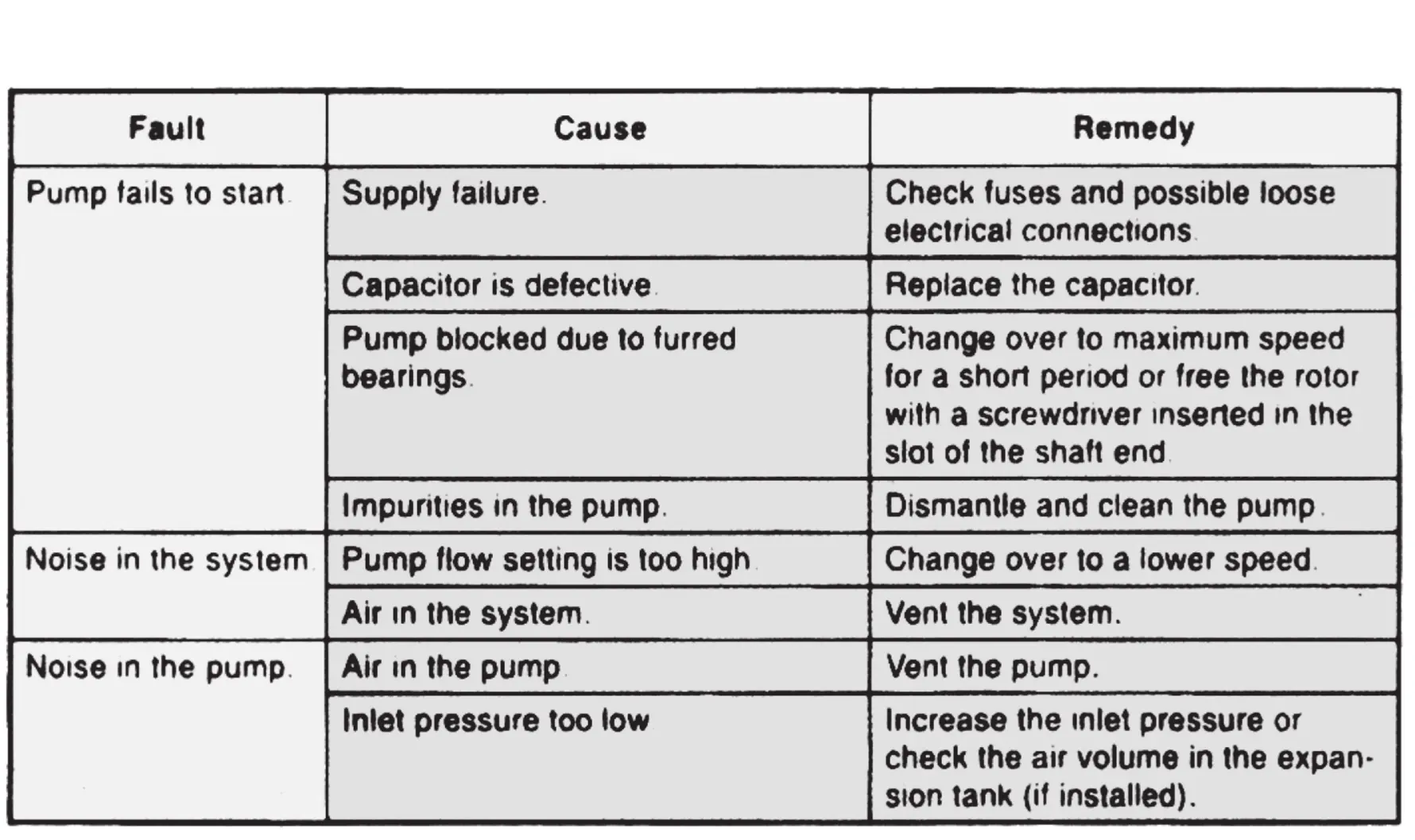

Typowe problemy
Pompa nie uruchamia się
Sprawdź bezpieczniki i połączenia elektryczne. Jeśli wirnik jest zablokowany, spróbuj go uwolnić śrubokrętem w szczelinie na końcu wału.
Hałas w systemie
Zbyt wysokie ustawienie przepływu (zmień na niższą prędkość) lub obecność powietrza w układzie (odpowietrz system).
Hałas w pompie
Odpowietrz pompę lub zwiększ ciśnienie wlotowe.
Przed użyciem
- Upewnij się, że pompa jest zamontowana w poprawnej pozycji (silnik poziomo).
- Sprawdź, czy kierunek przepływu jest zgodny ze strzałką na korpusie.
- Upewnij się, że układ jest napełniony wodą przed uruchomieniem.
- Sprawdź, czy zasilanie elektryczne jest zgodne z wymaganiami (AC 120V 60Hz).
- Upewnij się, że skrzynka przyłączeniowa nie znajduje się w pozycji godziny 6.
Parametry w praktyce
- Max Flow 16 GPM
- Maksymalne natężenie przepływu wody przez pompę.
- Max Head 20 FT
- Maksymalna wysokość podnoszenia słupa wody.
- Outlet Size 1"
- Średnica przyłącza wylotowego pompy.
Ilustracje i schematy

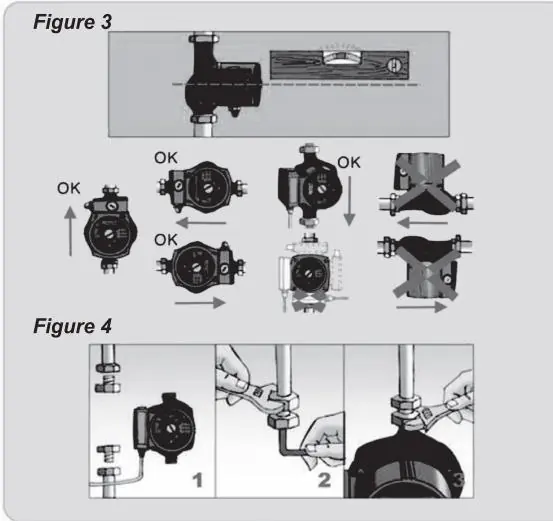

- Rysunek 3: Prawidłowe i nieprawidłowe pozycje montażowe pompy.
- Rysunek 7: Procedura odpowietrzania pompy przy użyciu śruby odpowietrzającej.

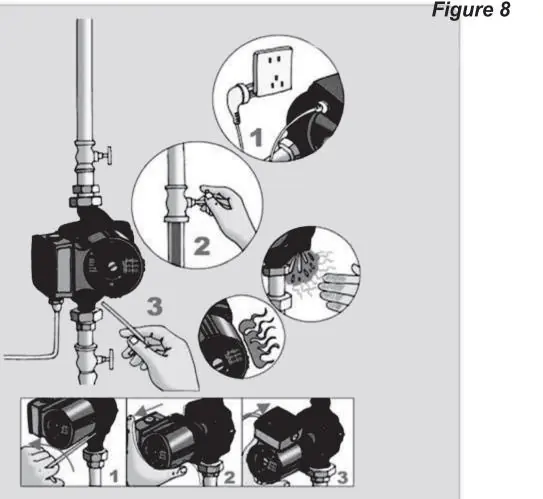

- Rysunek 8: Procedura demontażu i naprawy pompy po odłączeniu zasilania.
Zgodność modelu
- Nie używać w basenach ani strefach spa.
- Instalacje powyżej 5000 stóp wymagają ciśnienia napełnienia min. 20 psi.
