Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania regałów z drutu stalowego marki VEVOR. Przed przystąpieniem do pracy należy upewnić się, że wszystkie części są rozpakowane i posegregowane w czystym miejscu roboczym. Montaż powinien odbywać się na płaskiej, równej i twardej powierzchni. Zaleca się używanie rękawic ochronnych podczas montażu.
Bezpieczeństwo
- Nie stawać na produkcie ani nie używać go jako drabiny.
- Maksymalne obciążenie każdej półki wynosi 180 kg (przy równomiernym rozłożeniu).
- Najcięższe przedmioty należy przechowywać na dolnych półkach.
- W przypadku pełnego obciążenia regał należy przymocować do ściany za pomocą dołączonych akcesoriów zabezpieczających.
- Nie modyfikować produktu w sposób niezgodny z przeznaczeniem.
Montaż

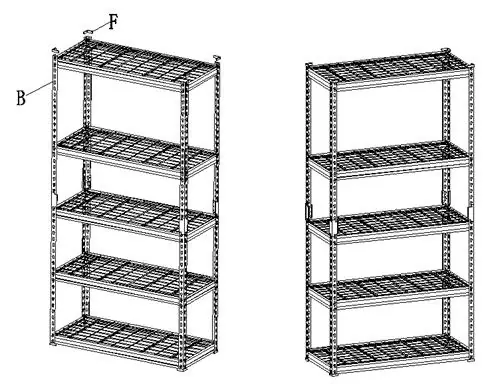

- Montaż nasadek słupków: Wsunąć każdy słupek (B) w nasadkę (F).

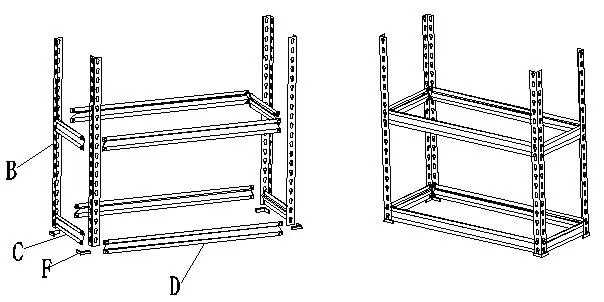

- Montaż belek: Wyrównać krótkie (C) i długie (D) belki z wycięciami w słupkach (B). Uderzyć gumowym młotkiem, aby osadzić je na miejscu.

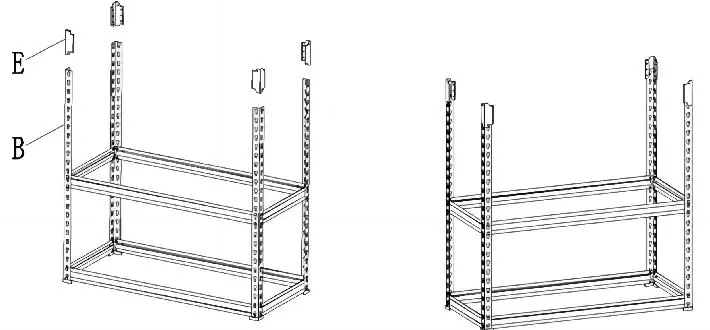

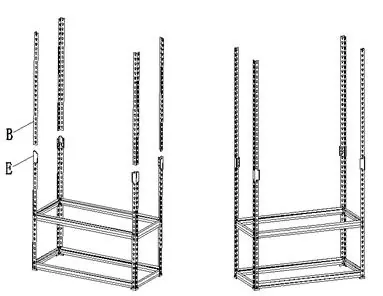

- Montaż elementów mocujących: Zamontować elementy (E) na górze słupków (B).
- Instalacja słupków: Zabezpieczyć dolną część słupków (B) w elementach mocujących (E).

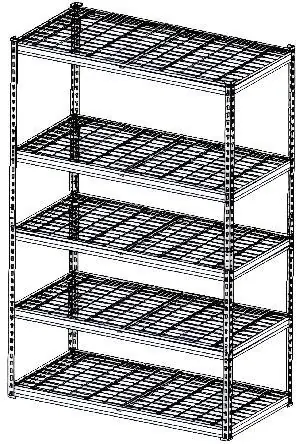

- Montaż pozostałych półek: Powtórzyć proces montażu belek dla kolejnych poziomów.

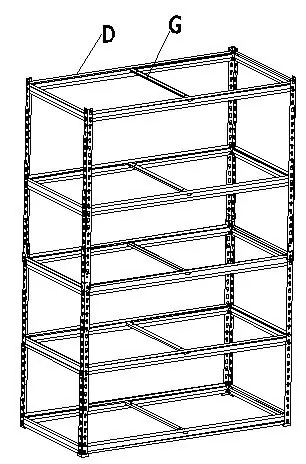

- Montaż wzmacniaczy: Zainstalować część (G) na każdej belce (D).

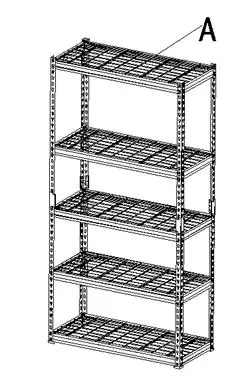

- Montaż siatki: Włożyć siatkę stalową (A) na wsporniki.

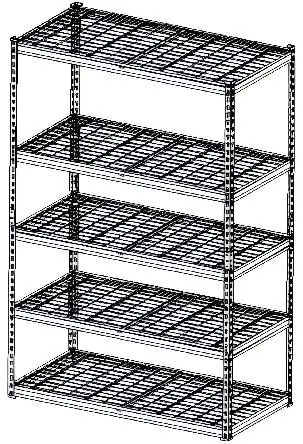

- Wykończenie: Zabezpieczyć regał przed przewróceniem za pomocą akcesoriów (J).
Dodatkowe funkcje i konserwacja

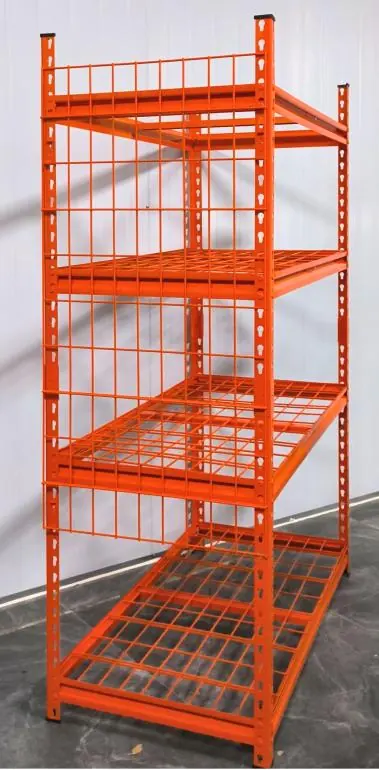

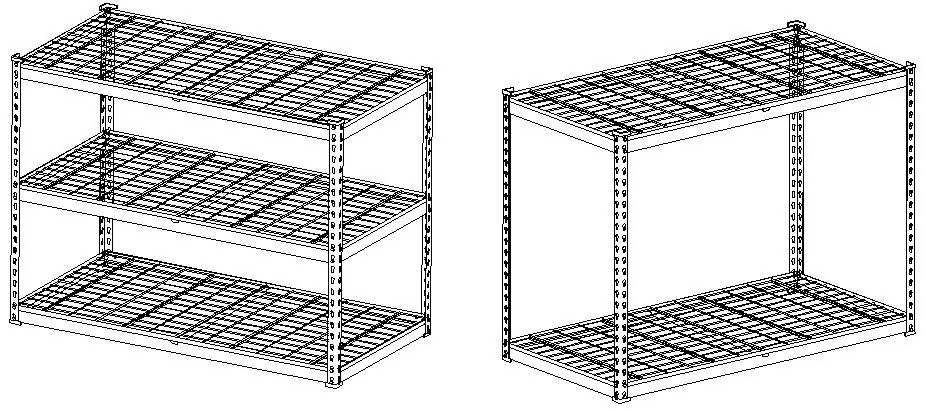

Regał można rozdzielić na dwie mniejsze jednostki. W takim przypadku należy użyć łączników (K). Regał można również wyposażyć w panele boczne z siatki stalowej, używając haków (H), co jest idealne do przechowywania lekkich narzędzi.
Dane techniczne
Regały dostępne są w różnych konfiguracjach (modele: 6361QQUOV0, 848E5KW7V0, 040L9EDJV0, 048EEK17V0, 448JA98TV0, 8483M37BV0, 040OGMXUV0). Maksymalna waga pojedynczego ciężkiego przedmiotu nie powinna przekraczać 30 kg.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Niestabilność regału
Upewnij się, że regał stoi na płaskiej powierzchni i użyj akcesoriów zabezpieczających (J) do przymocowania go do ściany.
Trudności z montażem belek
Upewnij się, że belki są wyrównane z wycięciami w słupkach i użyj gumowego młotka do ich pewnego osadzenia.
Deformacja kolumn
Utrzymuj pierwszą warstwę półki w odległości 1-3 otworów od podłoża, aby zapobiec zawaleniu się konstrukcji.
Przed użyciem
- Sprawdź, czy wszystkie części są obecne zgodnie z listą części.
- Przygotuj czyste miejsce robocze.
- Załóż rękawice ochronne.
- Upewnij się, że podłoże jest płaskie i twarde.
- Przygotuj gumowy młotek.
Parametry w praktyce
- Maksymalne obciążenie półki
- 180 kg przy równomiernym rozłożeniu ciężaru.
- Maksymalna waga pojedynczego przedmiotu
- 30 kg, aby uniknąć deformacji punktowej.
Ilustracje i schematy

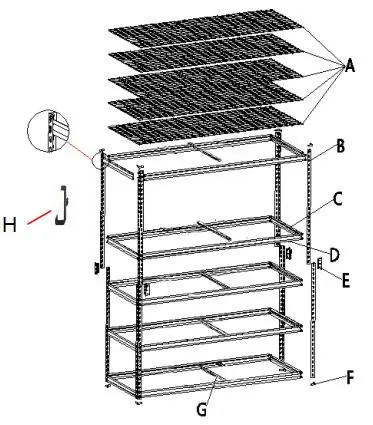

- Schematy pokazują sekwencję montażu od podstawy (słupki i nasadki) po instalację siatek stalowych.
- Rysunki ilustrują sposób łączenia dwóch regałów przy użyciu łączników (K).
Zgodność modelu
- Produkt można rozdzielić na dwie mniejsze jednostki.
- Możliwość konwersji siatki stalowej na panele boczne za pomocą haków (H).
