Instrukcja obsługi zestawu do spawania gazowego VEVOR 1C020-0062
Szybki przewodnik po zestawie do spawania gazowego VEVOR 1C020-0062. Dowiedz się, jak bezpiecznie zmontować urządzenie, podłączyć regulator i wąż, uruchomić palnik oraz rozwiązywać problemy z płomieniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw do spawania gazowego VEVOR 1C020-0062 to narzędzie do lutowania i spawania. Instrukcja opisuje montaż regulatora, węża i palnika, procedurę bezpiecznego zapalania oraz czyszczenia dyszy w przypadku słabego płomienia. str. 1, 4, 5
Najważniejsze czynności
- Montaż zestawu str. 4
- Sprawdzanie szczelności str. 3, 5
Pierwsze uruchomienie
- Podłącz regulator do butli, wąż do regulatora, a palnik do węża. Otwórz zawór butli (max 3/4 obrotu), ustaw regulator, otwórz zawór palnika i naciśnij przycisk zapłonu. str. 4, 5
Problemy i rozwiązania
Słaby płomień
Wyczyść dyszę (orifice) i sitko filtra w podstawie palnika.
str. 5Konserwacja i reset
- Regularnie sprawdzaj o-ringi i wąż pod kątem uszkodzeń. W przypadku słabego płomienia wyczyść dyszę i sitko filtra. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie robocze (Propan) | 24 PSIG | Średnie ustawienie dla regulatorów R-LP | str. 4 |
| Ciśnienie robocze (MAPP) | 42 PSIG | Pełne ustawienie dla regulatorów R-LP | str. 4 |
| Ciśnienie robocze (Acetylen) | 15 PSIG | Maksymalne ustawienie dla regulatorów acetylenowych | str. 4 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcje bezpieczeństwa str. 2, 3
- Użytkowanie palnika str. 5
- Tabela parametrów końcówek str. 6
- Lista części str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zestawu do spawania gazowego VEVOR 1C020-0062. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, obsługi palnika oraz konserwacji. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka wycieku gazu, oparzeń lub zagrożeń zdrowotnych wynikających z oparów.
Zasady bezpieczeństwa
- Zawsze używaj palnika w dobrze wentylowanym miejscu.
- Podczas pracy noś rękawice ochronne oraz okulary ochronne (zalecana osłona nr 3 przy lutowaniu).
- Przed użyciem sprawdź wszystkie połączenia pod kątem wycieków za pomocą roztworu wody z mydłem. Nie używaj płomienia do sprawdzania nieszczelności.
- Trzymaj materiały łatwopalne z dala od płomienia. Miej pod ręką wodę lub gaśnicę.
- Nie pozostawiaj zapalonego palnika bez nadzoru.
- Przechowuj butle gazowe w pozycji pionowej, z dala od źródeł ciepła i bezpośredniego światła słonecznego.
Montaż zestawu
- Sprawdź zawór butli i przyłącze wlotowe regulatora pod kątem zanieczyszczeń.
- Solidnie przymocuj regulator do zaworu butli.
- Podłącz wąż do regulatora (uwaga: złączki węża są lewostronne, nie dokręcaj zbyt mocno).
- Przymocuj uchwyt palnika do węża, używając dwóch kluczy.
- Zamknij zawór uchwytu palnika, otwórz zawór butli (maks. 3/4 obrotu) i ustaw regulator zgodnie z instrukcją.
Użytkowanie palnika
- Sprawdź stan o-ringów na palniku i uchwycie.
- Podłącz palnik do szybkozłącza, upewniając się, że jest bezpiecznie osadzony.
- Otwórz zawór uchwytu palnika (przynajmniej jeden obrót).
- Naciśnij przycisk spustowy, aż poczujesz kliknięcie, aby zapalić palnik.
- Nie ograniczaj przepływu gazu (nie dław palnika), ponieważ może to prowadzić do przegrzania i uszkodzenia urządzenia.
- Po zakończeniu pracy zamknij zawór butli, wypuść gaz z węża i regulatora, a następnie odkręć śrubę regulacyjną regulatora.
Konserwacja i rozwiązywanie problemów
Jeśli płomień jest słaby przy w pełni otwartym zaworze:
- Zamknij dopływ paliwa i zdejmij palnik.
- Użyj narzędzia, aby usunąć o-ring i sitko filtra.
- Użyj klucza imbusowego 1/8", aby wyjąć dyszę (orifice) z podstawy palnika.
- Wkręć dyszę do otworu w głowicy uchwytu palnika i otwórz zawór, aby przedmuchać zanieczyszczenia gazem lub użyj sprężonego powietrza.
- Wyczyść sitko lub wymień je, jeśli jest uszkodzone.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Słaby płomień przy otwartym zaworze
Zamknij dopływ gazu, wyjmij dyszę i sitko filtra, a następnie wyczyść je lub przedmuchaj sprężonym powietrzem.
Podejrzenie wycieku gazu
Sprawdź wszystkie połączenia roztworem wody z mydłem. Jeśli wykryjesz wyciek, dokręć połączenie i przetestuj ponownie. Jeśli wyciek nie ustępuje, nie używaj urządzenia.
Przed użyciem
- Sprawdź o-ringi pod kątem uszkodzeń.
- Upewnij się, że zawór butli i regulator są czyste.
- Zapewnij dobrą wentylację w miejscu pracy.
- Załóż rękawice i okulary ochronne.
- Sprawdź szczelność połączeń roztworem wody z mydłem.
Parametry w praktyce
- Ciśnienie robocze (Propan)
- 24 PSIG (średnie ustawienie dla regulatorów R-LP)
- Ciśnienie robocze (MAPP)
- 42 PSIG (pełne ustawienie dla regulatorów R-LP)
- Ciśnienie robocze (Acetylen)
- 15 PSIG (maksymalne ustawienie dla regulatorów acetylenowych)
Ilustracje i schematy

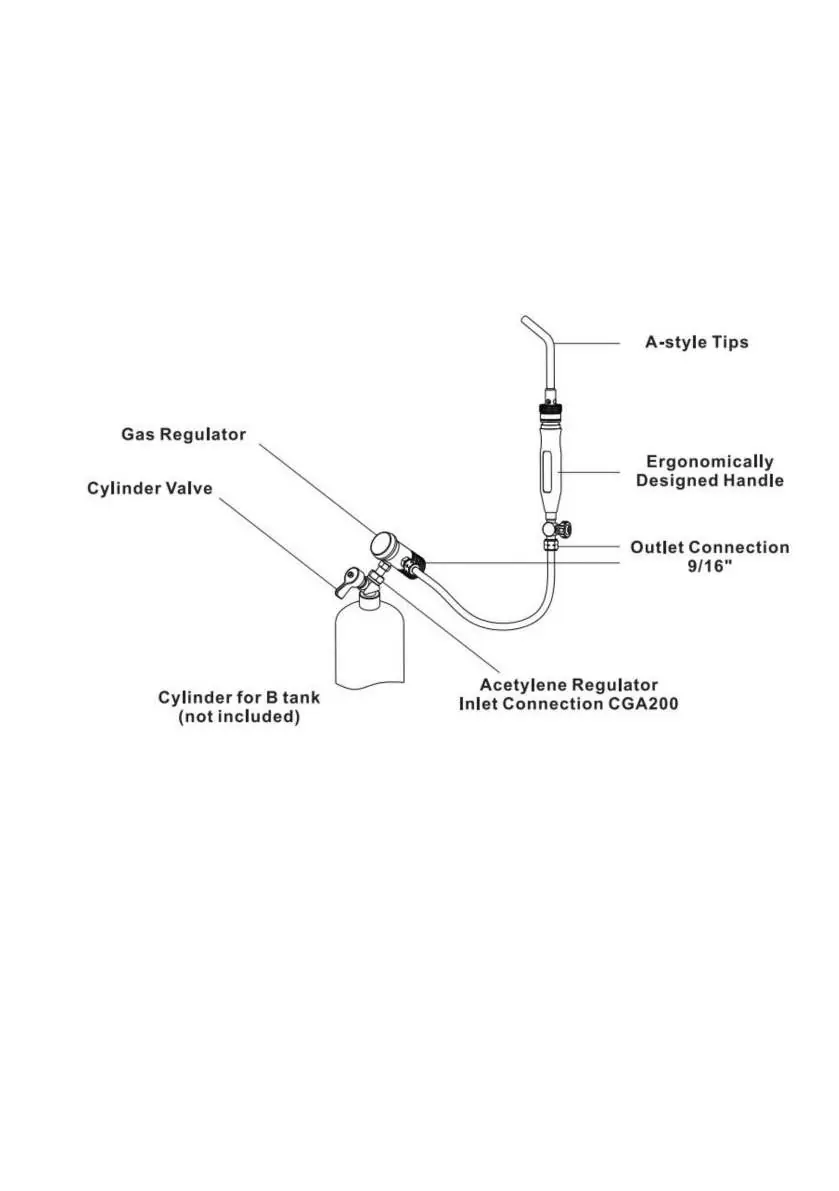

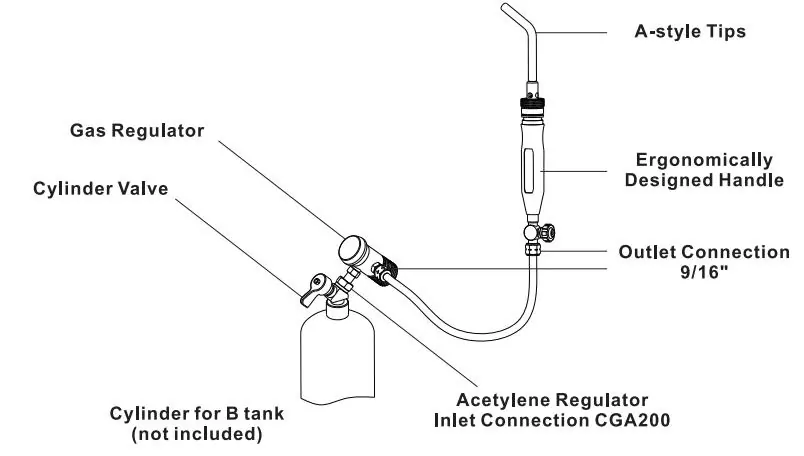

- Schemat konfiguracji palnika pokazuje połączenie butli z regulatorem, węża z regulatorem oraz uchwytu palnika z wężem.

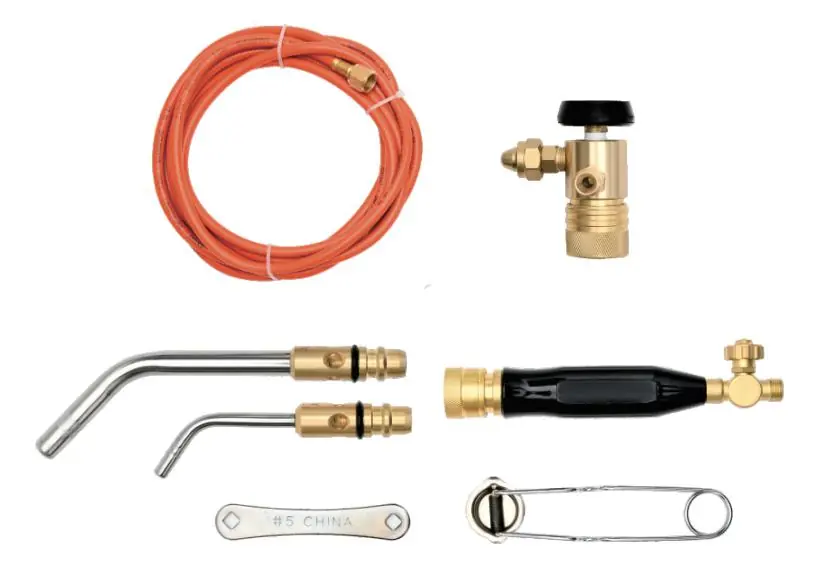

- Lista części zawiera: regulator acetylenowy (CGA200), wąż acetylenowy (12.5ft), końcówki acetylenowe, palnik turbo, klucz i zapalniczkę.
Zgodność modelu
- Zestaw wymaga butli gazowej (brak w zestawie).
- Używaj tylko z odpowiednimi regulatorami (np. AR-B, AR-MC, R-LP).
