Instrukcja obsługi zestawu palników do spawania i cięcia gazowego Vevor 1C016-0044

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zestawu palników do spawania i cięcia gazowego Vevor (model 1C016-0044). Zestaw przeznaczony jest do użytku z gazem acetylenowym. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi ochrony oczu, wentylacji oraz obsługi butli gazowych.

Bezpieczeństwo

• Ochrona osobista: Podczas pracy należy nosić gogle ochronne, rękawice, odzież ognioodporną oraz kask spawalniczy z filtrem o stopniu zaciemnienia co najmniej 10.
• Ochrona przeciwpożarowa: W pobliżu miejsca pracy musi znajdować się gaśnica typu A, B lub C. Należy usunąć wszelkie materiały łatwopalne w promieniu 10 metrów.
• Opary: Praca musi odbywać się w dobrze wentylowanych pomieszczeniach. W razie potrzeby należy stosować maski oddechowe.
• Zakaz używania olejów: Nigdy nie używaj oleju ani smaru na złączach butli, zaworach ani regulatorach.

Montaż i instalacja

Przed podłączeniem regulatorów należy upewnić się, że butle są zabezpieczone w pozycji pionowej. Przed otwarciem zaworów butli należy "pęknąć" (szybko otworzyć i zamknąć) zawór, aby usunąć zanieczyszczenia.

1. Podłącz zielony regulator tlenu do butli z tlenem.
2. Podłącz czerwony regulator acetylenu do butli z acetylenem.
3. Ważne: Nie używaj taśmy uszczelniającej na gwintach.
4. Przed otwarciem zaworów butli upewnij się, że śruby regulacji ciśnienia na regulatorach są wykręcone (przekręcone przeciwnie do ruchu wskazówek zegara), aby uniknąć uszkodzenia membran.
5. Podłącz węże spawalnicze (zielony do tlenu, czerwony do acetylenu) do uchwytu palnika.
6. Sprawdź szczelność wszystkich połączeń za pomocą roztworu do wykrywania wycieków.

Obsługa

Procedura zapalania palnika:

1. Otwórz zawór acetylenu (ok. 1/4 obrotu) i zapal gaz za pomocą zapalniczki krzesiwowej.
2. Powoli otwieraj zawór acetylenu, aż dym zniknie, a płomień lekko oddali się od dyszy.
3. Powoli otwieraj zawór tlenu, aż uzyskasz jasny, neutralny płomień.

Procedura gaszenia:

1. Zamknij zawór tlenu na uchwycie palnika.
2. Zamknij zawór acetylenu na uchwycie palnika.
3. Zamknij zawory na butlach gazowych.
4. Spuść gaz z regulatorów, otwierając zawory na uchwycie palnika.
5. Wykręć śruby regulacji ciśnienia na regulatorach.

Konserwacja i czyszczenie

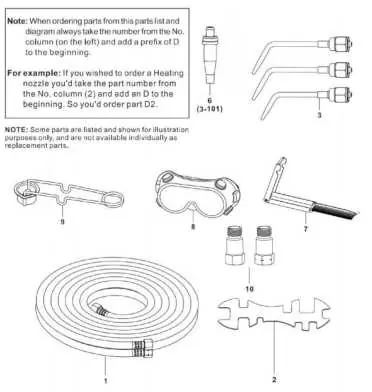

Przed przystąpieniem do konserwacji upewnij się, że zestaw jest chłodny i odłączony od butli. Regularnie czyść dysze za pomocą dołączonego czyścika (D7). Do czyszczenia używaj wyłącznie czystej szmatki i ewentualnie łagodnego detergentu. Nie zanurzaj zestawu w płynach ani nie używaj rozpuszczalników.
