Instrukcja montażu zestawu klaksonów pneumatycznych Vevor 150DB
Poznaj instrukcję montażu i konserwacji zestawu klaksonów pneumatycznych Vevor 150DB. Dowiedz się, jak poprawnie podłączyć instalację elektryczną, zabezpieczyć kompresor oraz dbać o układ pneumatyczny.
Źródłowy PDF: English · opis: polski
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i eksploatacji zestawu klaksonów pneumatycznych Vevor 150DB. Dokument zawiera schemat połączeń (Plan A) oraz wytyczne dotyczące instalacji elektrycznej i konserwacji układu.

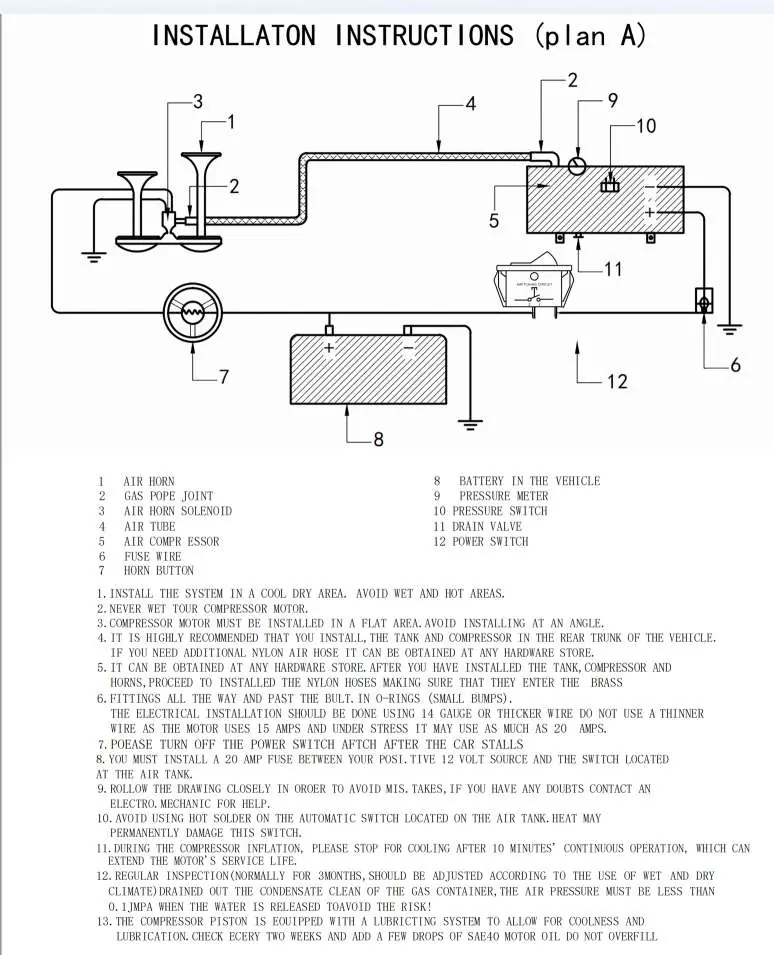

Schemat instalacji
Schemat przedstawia połączenie klaksonu, elektrozaworu, kompresora, zbiornika oraz osprzętu elektrycznego. Kluczowe elementy to manometr (9), presostat (10) oraz zawór spustowy (11).
Montaż i instalacja
- System należy montować w chłodnym i suchym miejscu, z dala od wilgoci i źródeł ciepła.
- Kompresor musi być zamontowany na płaskiej powierzchni, nie pod kątem.
- Zaleca się montaż zbiornika i kompresora w bagażniku pojazdu.
- Węże nylonowe należy wprowadzić do mosiężnych złączek, upewniając się, że przechodzą przez o-ringi.
Instalacja elektryczna
- Do instalacji należy użyć przewodu o przekroju 14 AWG lub grubszego. Nie stosować cieńszych przewodów, ponieważ silnik pod obciążeniem może pobierać do 20 A.
- Wymagane jest zainstalowanie bezpiecznika 20 A między źródłem zasilania 12 V a przełącznikiem znajdującym się przy zbiorniku powietrza.
- Nie używać lutownicy na automatycznym wyłączniku (presostacie) na zbiorniku, ponieważ ciepło może go trwale uszkodzić.
Konserwacja i eksploatacja
- Praca ciągła: Po 10 minutach ciągłej pracy kompresora należy zrobić przerwę, aby wydłużyć jego żywotność.
- Odwadnianie: Regularnie (co 3 miesiące) należy spuszczać kondensat ze zbiornika. Ciśnienie w zbiorniku musi być niższe niż 0,1 MPa podczas spuszczania wody.
- Smarowanie: Tłok kompresora posiada system smarowania. Co dwa tygodnie należy dodać kilka kropel oleju silnikowego SAE40. Nie przepełniać.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Kompresor przegrzewa się
Praca ciągła nie powinna przekraczać 10 minut. Po tym czasie należy zrobić przerwę.
Spadek ciśnienia lub woda w układzie
Regularnie (co 3 miesiące) spuszczaj kondensat z pojemnika gazu przy ciśnieniu poniżej 0,1 MPa.
Przed użyciem
- Sprawdź, czy miejsce montażu jest suche i chłodne.
- Upewnij się, że kompresor jest zamontowany na płaskiej powierzchni.
- Przygotuj przewód elektryczny o przekroju 14 AWG lub grubszy.
- Zainstaluj bezpiecznik 20A między źródłem zasilania a przełącznikiem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 14 Gauge wire
- Minimalny przekrój przewodu elektrycznego dla zapewnienia bezpiecznego zasilania.
Ilustracje i schematy
- Elementy 1-3: Klakson, złącze i elektrozawór.
- Elementy 4-5: Przewód powietrzny i kompresor.
- Elementy 9-10: Manometr i presostat (wyłącznik ciśnieniowy).
Zgodność modelu
- Wymaga zasilania 12V.
