Moduł wejściowy Viessmann 0-10V

Opis produktu

Moduł wejściowy Viessmann 0-10V to urządzenie umożliwiające sterowanie kotłami serii Vitodens 100 (WB1A, WB1B, B1HA, B1KA) za pomocą zewnętrznego sygnału napięciowego 0-10V DC. Moduł wykorzystuje protokół komunikacyjny OpenTherm do przekazywania żądań temperatury z zewnętrznego sterownika do kotła, co pozwala na płynną modulację mocy grzewczej.

Bezpieczeństwo

Uwaga: Instalacja, serwis i konserwacja muszą być wykonywane wyłącznie przez wykwalifikowanego instalatora posiadającego odpowiednie uprawnienia. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie główne urządzenia oraz zamknąć dopływ gazu, aby uniknąć ryzyka porażenia prądem lub wybuchu. Urządzenie nie zawiera części serwisowanych przez użytkownika.

Uruchomienie i instalacja

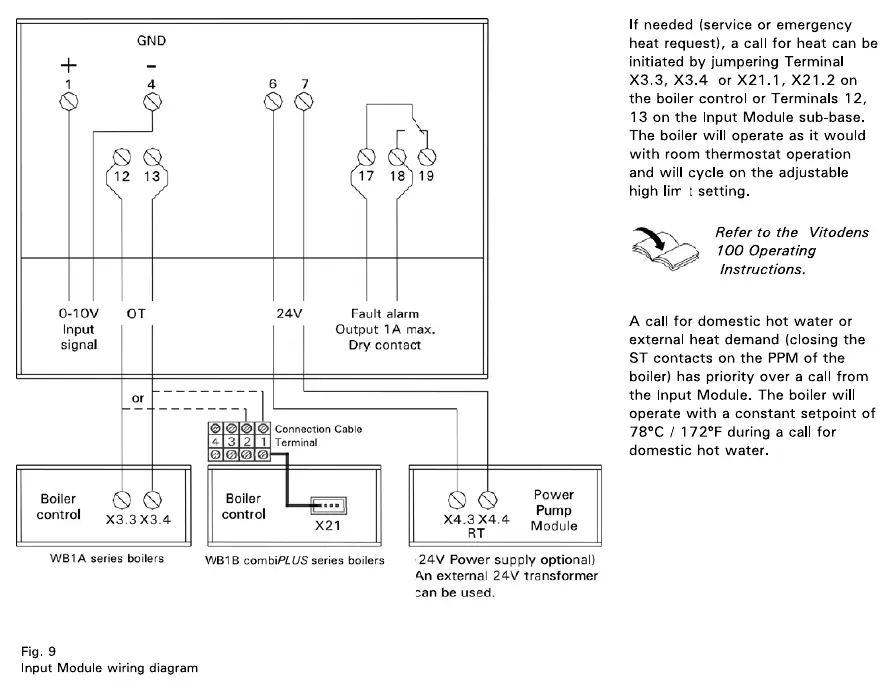

Proces instalacji obejmuje montaż modułu na ścianie w pobliżu kotła oraz wykonanie połączeń elektrycznych zgodnie z dedykowanym schematem dla danej serii kotła. Należy zdjąć osłony modułu, przeprowadzić przewody przez dławiki i podłączyć je do odpowiednich zacisków komunikacyjnych oraz zasilania. W przypadku serii B1HA/B1KA wymagane jest zewnętrzne zasilanie 24V AC.

Charakterystyka pracy

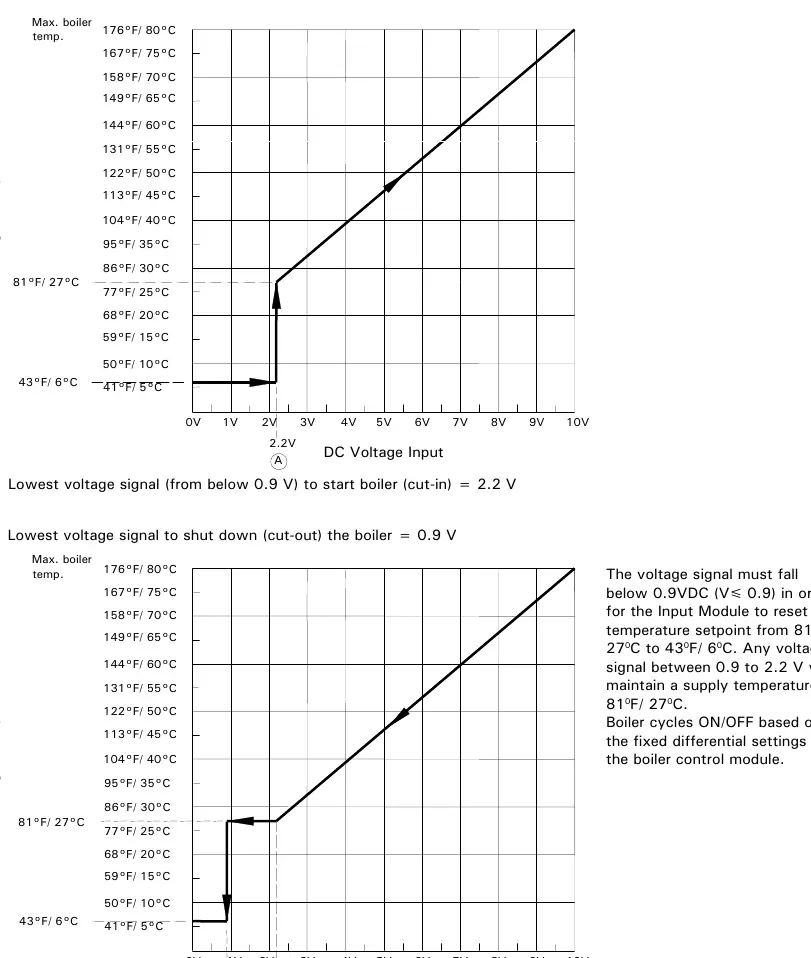

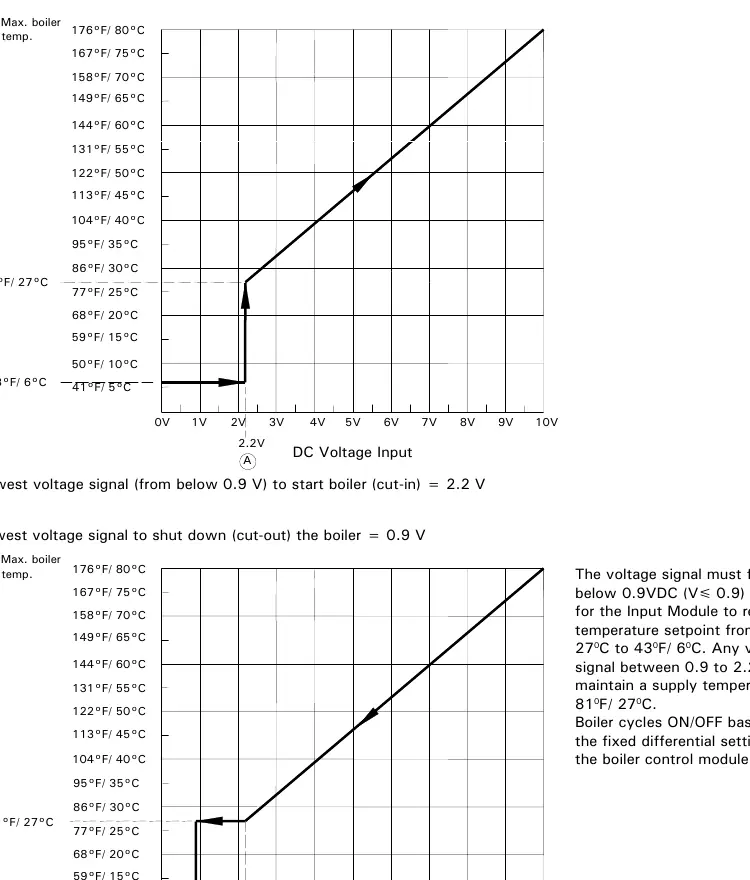

Moduł interpretuje sygnał napięciowy w celu ustalenia temperatury zasilania kotła. Sygnał poniżej 0.9V powoduje wyłączenie (cut-out), natomiast sygnał powyżej 2.2V inicjuje pracę kotła (cut-in). W zakresie od 0.9V do 2.2V kocioł utrzymuje temperaturę 81°C/27°C. Powyżej 2.2V temperatura rośnie liniowo zgodnie z charakterystyką urządzenia.

Diagnostyka i usterki

Moduł wyposażony jest w diody LED informujące o stanie pracy: zielona (komunikacja), żółta (żądanie ciepła) oraz czerwona (alarm usterki). W przypadku wystąpienia błędu (np. kod A9), należy sprawdzić poprawność połączeń komunikacyjnych, ciągłość przewodów oraz poziom sygnału wejściowego. W razie potrzeby należy zresetować kocioł poprzez wyłączenie i ponowne włączenie zasilania.
