Vista 1052WM Commercial Linear Floodlight

Opis produktu

Vista 1052WM to profesjonalny naświetlacz liniowy przeznaczony do montażu na powierzchniach strukturalnych. Urządzenie posiada certyfikat UL i jest przeznaczone wyłącznie do instalacji nad poziomem gruntu. Konstrukcja pozwala na regulację kąta świecenia w zakresie +/- 15 stopni od poziomu, umożliwiając skierowanie strumienia światła w górę lub w dół.

Bezpieczeństwo i instalacja

Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne zostało wyłączone na wyłączniku głównym. Instalacja musi być zgodna z krajowymi przepisami elektrycznymi (NEC) oraz lokalnymi normami. Należy stosować wyłącznie atestowane złącza przewodów.

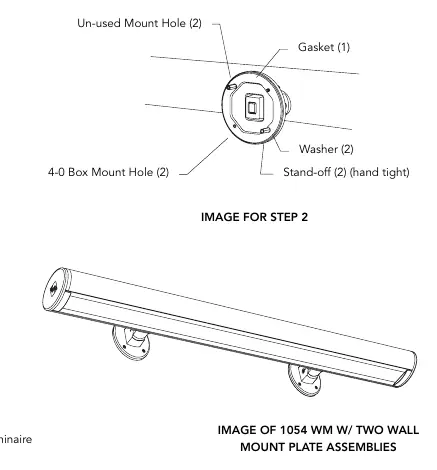

Montaż na puszce 4-0

• Zainstaluj śruby montażowe 8-32 przez płytę montażową i uszczelkę w otworach, które nie będą używane, zabezpieczając je podkładkami i dystansami.
• Podłącz przewody zasilające zgodnie z polaryzacją: zasilanie (+) do czarnego, (-) do białego, uziemienie do zielonego. W przypadku ściemniania 0-10V podłącz przewód fioletowy (+) i szary (-).
• Przymocuj płytę montażową do puszki za pomocą pozostałych śrub.

Montaż na puszce odpornej na warunki atmosferyczne

Urządzenie można montować do standardowych puszek o średnicy 4 cali z rozstawem śrub 3,5 cala przy użyciu śrub 10-24. Proces podłączenia elektrycznego jest analogiczny do montażu na puszce 4-0.

Regulacja i obsługa

Po zamontowaniu urządzenia należy ustawić pożądany kąt nachylenia, dokręcając śrubę regulacyjną. Następnie należy zablokować ustawienie, dokręcając dwie śruby ustalające znajdujące się po obu stronach płyty montażowej. Po zakończeniu prac należy włączyć zasilanie i sprawdzić poprawność działania.

Konserwacja

Aby zapewnić optymalną wydajność i trwałość, soczewka naświetlacza musi być utrzymywana w czystości. Należy regularnie usuwać kurz, liście, zanieczyszczenia oraz osady mineralne powstałe w wyniku kontaktu z wodą. Zaleca się wdrożenie regularnego harmonogramu przeglądów technicznych. Uwaga: oprawa może się nagrzewać podczas pracy, dlatego należy zachować ostrożność przy jej dotykaniu.
