Instrukcja montażu naświetlacza liniowego Vista 1054WM

Opis produktu

Vista 1054WM to profesjonalny naświetlacz liniowy przeznaczony do montażu na powierzchniach strukturalnych. Urządzenie jest certyfikowane przez UL i przeznaczone wyłącznie do instalacji nad poziomem gruntu. Konstrukcja pozwala na montaż z kierunkiem świecenia w górę lub w dół oraz regulację kąta nachylenia w zakresie +/- 15 stopni od poziomu.

Bezpieczeństwo

Instalacja musi być przeprowadzona zgodnie z krajowymi przepisami elektrycznymi (NEC) oraz lokalnymi normami. Należy pamiętać, że oprawa może się nagrzewać podczas pracy, dlatego należy zachować ostrożność przy wyborze miejsca montażu. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub serwisowych należy bezwzględnie wyłączyć zasilanie elektryczne na wyłączniku głównym.

Uruchomienie i montaż

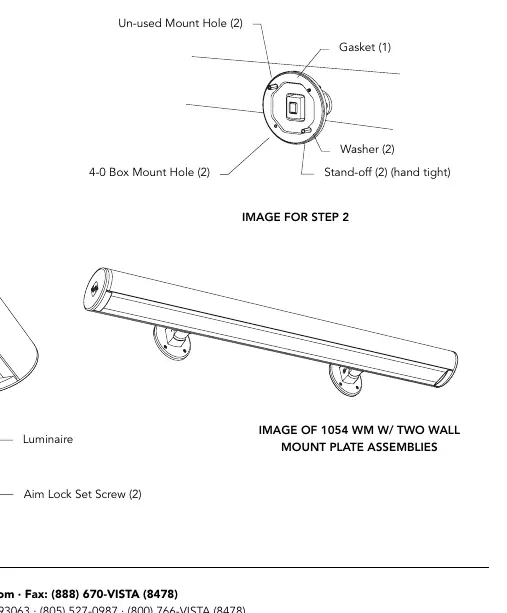

Urządzenie można montować na dwa sposoby: na wpuszczanej puszce 4-0 lub na puszce odpornej na warunki atmosferyczne. Proces instalacji obejmuje:

• Przygotowanie puszki montażowej i doprowadzenie przewodów zasilających.
• Podłączenie przewodów zgodnie z polaryzacją: zasilanie (+) do czarnego, (-) do białego, uziemienie do zielonego. W przypadku sterowania 0-10V należy podłączyć przewody fioletowy (+) i szary (-).
• Zamocowanie płyty montażowej do puszki za pomocą dołączonych śrub.
• Regulację kąta świecenia za pomocą śruby regulacyjnej oraz zablokowanie pozycji za pomocą śrub ustalających po obu stronach płyty montażowej.
• Włączenie zasilania i sprawdzenie poprawności działania.

Konserwacja

Aby zapewnić optymalną wydajność i trwałość naświetlacza, zaleca się regularne czyszczenie soczewki. Należy usuwać z niej kurz, brud, liście oraz osady mineralne pochodzące z wody. Regularny program konserwacji jest kluczowy dla zachowania sprawności urządzenia.
