Instrukcja montażu zestawu timera Vulcan 00-913102-0176A

Przewodnik instalacji zestawu zamiennego timera dla parowników Vulcan. Zawiera procedurę wymiany, schematy podłączeń przewodów dla różnych modeli oraz wytyczne dotyczące bezpieczeństwa.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera procedurę wymiany timera w parownikach Vulcan przy użyciu zestawu 00-913102-0176A. Zestaw zawiera timer typu Mallory lub Precision, które są zamienne. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne i zastosować procedury blokady/oznakowania (lockout/tagout).

Procedura wymiany timera

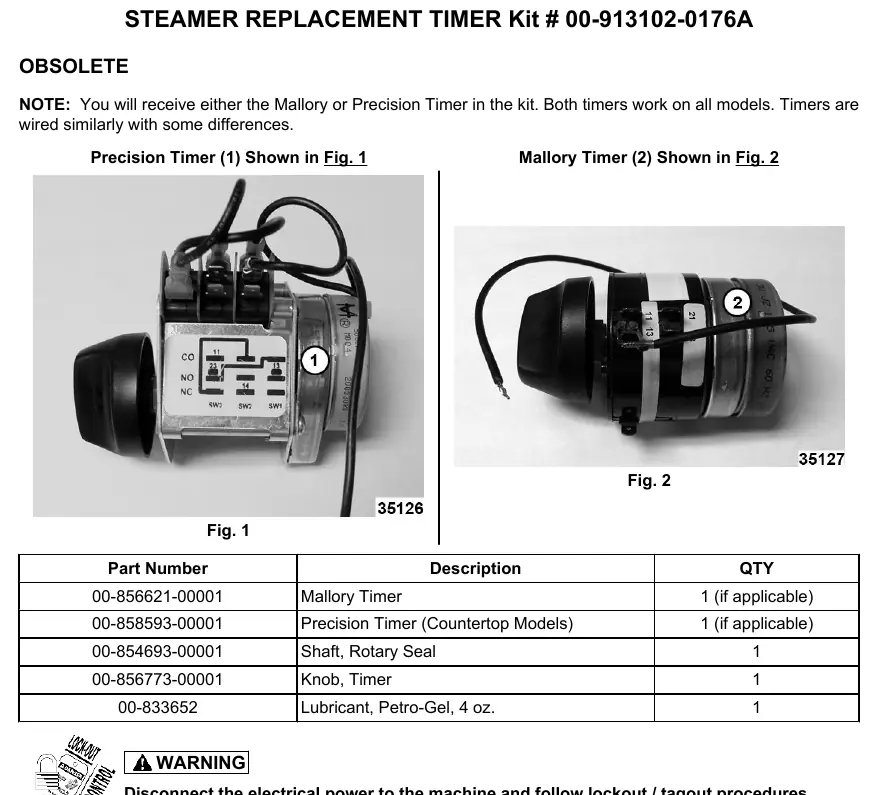

Porównanie dwóch typów timerów dostępnych w zestawie: Precision Timer (po lewej) oraz Mallory Timer (po prawej).
Porównanie dwóch typów timerów dostępnych w zestawie: Precision Timer (po lewej) oraz Mallory Timer (po prawej).
  1. Odłącz zasilanie elektryczne urządzenia.
  2. Zdejmij prawy panel boczny, odkręcając śruby od dołu, a następnie wysuwając panel w dół, aby zwolnić górną pokrywę.
  3. Zanotuj układ przewodów starego timera, odłącz je i wyjmij stary timer.
  4. Podłącz przewody do nowego timera zgodnie ze schematem właściwym dla Twojego modelu urządzenia.
  5. Upewnij się, że wypustka orientacyjna na przedniej części timera wchodzi w otwór w tylnej części panelu przedniego parownika.
  6. Zabezpiecz wałek timera do panelu za pomocą nowej nakrętki uszczelniającej z zestawu.
  7. Zamontuj ponownie panel boczny i przywróć zasilanie.

Podłączenie przewodów

Podczas instalacji należy zachować ostrożność, aby nie dotknąć krzywek ani dźwigni przełączników. Nie usuwaj żadnych zworek w timerach marki Precision. Przewód na terminalu nr 21 powinien zostać zabezpieczony taśmą izolacyjną, ponieważ nie jest używany w timerach Precision z odsłoniętymi mikroprzełącznikami.

Weryfikacja działania

Po instalacji włącz parownik, ustaw timer na 5 minut i sprawdź, czy po upływie czasu rozlegnie się sygnał dźwiękowy, a kontrolka gotowania zgaśnie.

Informacje o producencie

Vulcan Equipment

Profil marki

Praktyczna pomoc

Typowe problemy

Timer nie pasuje do panelu

Upewnij się, że wypustka orientacyjna na przedniej części timera jest poprawnie osadzona w otworze na tylnej stronie panelu przedniego.

Nadmierne dokręcenie nakrętki uszczelniającej

Nakrętkę należy dokręcić z momentem nieprzekraczającym 15 in. lbs.

Przed użyciem

  • Odłącz zasilanie elektryczne urządzenia.
  • Zastosuj procedury lockout/tagout.
  • Zidentyfikuj typ timera (Mallory lub Precision).
  • Przygotuj schemat podłączeń dla konkretnego modelu parownika.
  • Sprawdź, czy zestaw zawiera wszystkie elementy: timer, uszczelkę wałka, pokrętło i smar Petro-Gel.

Parametry w praktyce

Moment dokręcania nakrętki
Maksymalnie 15 in. lbs; przekroczenie tej wartości może uszkodzić uszczelnienie lub panel.

Ilustracje i schematy

  • Fig. 1 i 2: Porównanie wyglądu timerów Mallory i Precision.
  • Fig. 3: Instrukcja demontażu prawego panelu bocznego.
  • Fig. 4 i 5: Szczegółowe widoki terminali timera ułatwiające identyfikację punktów podłączenia przewodów.

Zgodność modelu

  • Zestaw jest kompatybilny z modelami C24EA6/10, C24GA6/10, C24EA3/5, HC24EA3/5, C24EO3/5, HC24EO3/5.
  • Wersje PRO wymagają izolacji tylko jednego połączenia terminala nr 14.
