Instrukcja obsługi pistoletu natryskowego Wagner Opti-Stain Sprayer
Poznaj zasady obsługi pistoletu natryskowego Wagner Opti-Stain Sprayer. Instrukcja zawiera wskazówki dotyczące przygotowania materiału, montażu, techniki malowania oraz konserwacji urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pistolet natryskowy Wagner Opti-Stain Sprayer jest przeznaczony wyłącznie do użytku domowego. Urządzenie wymaga uziemienia i powinno być podłączane do gniazda z uziemieniem. Ważne ograniczenia: nie używaj materiałów o temperaturze zapłonu poniżej 38°C (100°F). Nie używaj urządzenia w pobliżu otwartego ognia, źródeł zapłonu ani w zamkniętych pomieszczeniach bez odpowiedniej wentylacji.
Opis urządzenia
Główne elementy pistoletu to:
- Turbina (jednostka napędowa)
- Pojemnik na materiał (600 ml)
- Dysza i nasadka powietrzna
- Regulator przepływu materiału
- Spust dwustopniowy
- Rurka ssąca
Przygotowanie materiału
Przed malowaniem materiał może wymagać rozcieńczenia. Użyj kubka do pomiaru lepkości, aby sprawdzić czas wypływu. Jeśli materiał jest zbyt gęsty, rozcieńcz go zgodnie z zaleceniami producenta farby. Nie używaj materiałów o temperaturze zapłonu poniżej 38°C.
Montaż
- Upewnij się, że przewód zasilający jest odłączony.
- Włóż rurkę ssącą do otworu wlotowego. Ustaw ją w stronę przodu pistoletu, jeśli malujesz w dół, lub w stronę tyłu, jeśli malujesz w górę.
- Przykręć pojemnik do zespołu dyszy.
- Dopasuj strzałkę na dyszy do symbolu odblokowania na turbinie, a następnie przekręć w stronę symbolu blokady, aby zabezpieczyć połączenie.
Malowanie
Dostosuj kształt strumienia, obracając uszy nasadki powietrznej (poziomy, pionowy lub ukośny). Podczas malowania trzymaj pistolet prostopadle do powierzchni w odległości 15-30 cm. Pociągnij spust częściowo, aby uruchomić turbinę, a następnie w pełni, aby rozpocząć natryskiwanie. Poruszaj się płynnie, zachowując stałą prędkość.
Czyszczenie
Po zakończeniu pracy:
- Odłącz urządzenie od prądu.
- Opróżnij pozostały materiał z pojemnika.
- Wlej odpowiedni środek czyszczący (woda z mydłem dla farb lateksowych, rozpuszczalnik dla olejnych) do pojemnika.
- Zamontuj pojemnik i przepłucz pistolet, natryskując środek czyszczący do bezpiecznego pojemnika.
- Zdemontuj dyszę i dokładnie wyczyść wszystkie elementy, w tym uszczelkę dyszy.
Konserwacja
Regularnie sprawdzaj filtry powietrza w turbinie. Jeśli są brudne, wymień je na nowe. Nigdy nie używaj urządzenia bez filtrów. Jeśli materiał dostanie się do rurki powietrznej, zdemontuj ją, wyczyść i sprawdź uszczelkę zaworu.
Rozwiązywanie problemów
W przypadku braku przepływu sprawdź, czy dysza nie jest zatkana, czy rurka ssąca jest dobrze osadzona oraz czy materiał nie jest zbyt gęsty. Jeśli pistolet przecieka, sprawdź dokręcenie dyszy i stan uszczelki.
Praktyczna pomoc
Typowe problemy
Brak lub bardzo mały przepływ materiału
Sprawdź, czy dysza nie jest zatkana, czy rurka ssąca jest dobrze osadzona, czy materiał nie jest zbyt gęsty lub czy filtr nie jest zapchany.
Wyciek materiału
Sprawdź, czy dysza jest dobrze dokręcona, czy uszczelka dyszy jest na swoim miejscu i czy nie jest zużyta.
Pulsowanie strumienia
Sprawdź, czy w pojemniku nie kończy się materiał, czy filtr powietrza nie jest zatkany lub czy rurka powietrzna jest poprawnie podłączona.
Zbyt dużo rozprysku (overspray)
Zmniejsz odległość pistoletu od malowanej powierzchni.
Przed użyciem
- Sprawdź, czy temperatura zapłonu materiału wynosi co najmniej 38°C (100°F).
- Upewnij się, że gniazdko elektryczne jest uziemione.
- Przetestuj lepkość materiału za pomocą kubka pomiarowego.
- Sprawdź, czy wszystkie elementy dyszy są czyste i poprawnie zmontowane.
- Upewnij się, że filtry powietrza w turbinie są czyste.
- Przygotuj miejsce pracy, zapewniając odpowiednią wentylację.
Parametry w praktyce
- Pojemność pojemnika
- 600 ml - standardowa ilość farby mieszcząca się w zbiorniku.
- Temperatura zapłonu
- Minimum 38°C (100°F) - materiały o niższej temperaturze zapłonu są niebezpieczne i nie mogą być używane.
Ilustracje i schematy

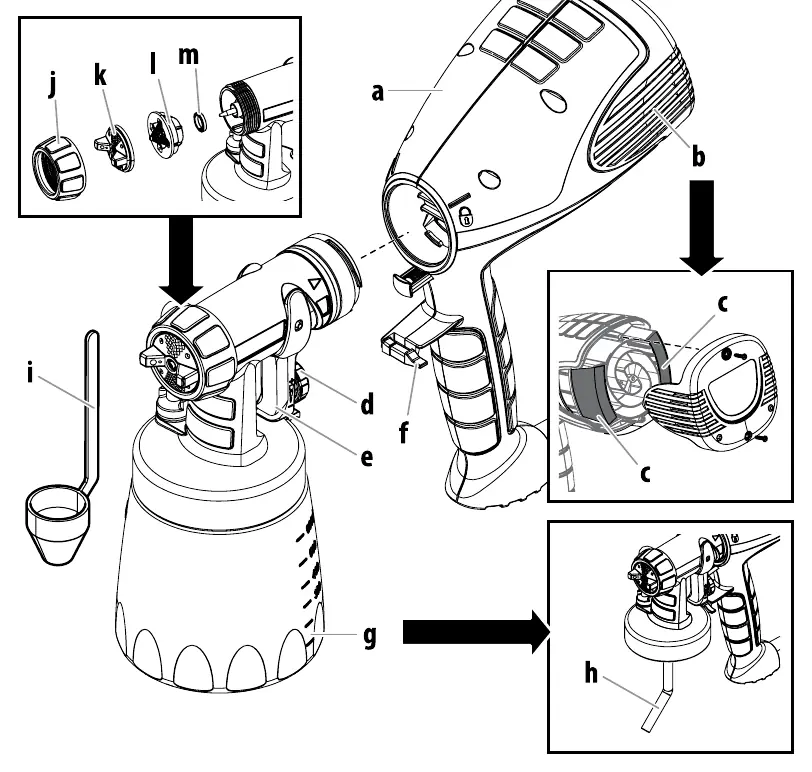

- Strona 4: Schemat rozłożenia komponentów pistoletu.

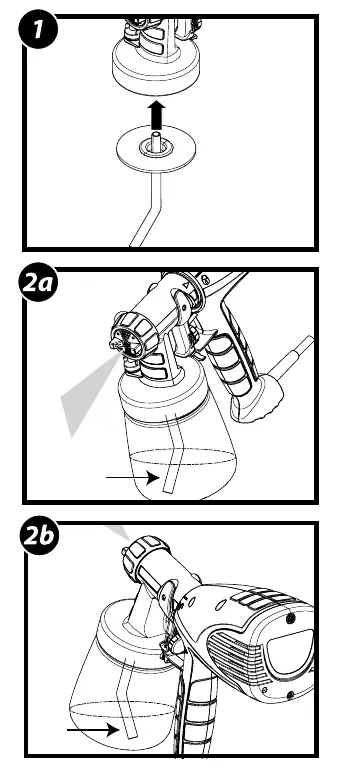

- Strona 6: Instrukcja montażu rurki ssącej i blokowania dyszy na turbinie.
- Strona 7: Ustawienia kształtu strumienia (poziomy, pionowy, ukośny).

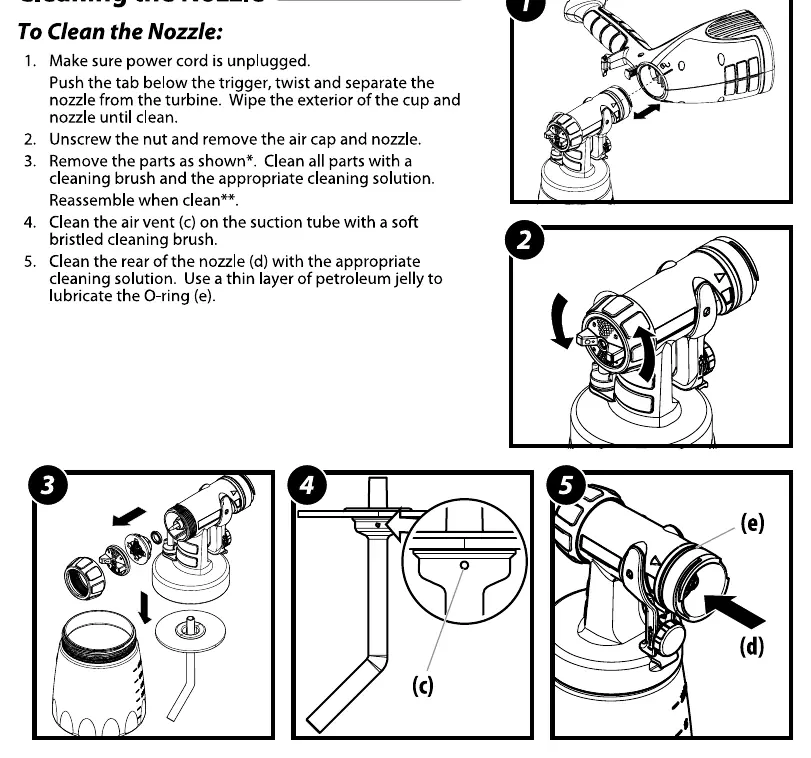

- Strona 9: Procedura czyszczenia dyszy i wymiany uszczelki.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku domowego.
- Nie używać z materiałami o temperaturze zapłonu poniżej 38°C.
- Wymaga uziemionego gniazda elektrycznego.
