Instrukcja obsługi stacji lutowniczej Weller WAD 101 / WAD 101IG

Najważniejsze informacje z instrukcji

Stacja Weller WAD 101 / WAD 101IG to zaawansowane urządzenie do lutowania gorącym powietrzem (WAD 101) lub w osłonie gazu obojętnego (WAD 101IG). Przed uruchomieniem upewnij się, że napięcie sieciowe jest zgodne z tabliczką znamionową. Urządzenie wymaga podłączenia sprężonego powietrza lub azotu (400 kPa) oraz odpowiedniego narzędzia lutowniczego.

Opis urządzenia

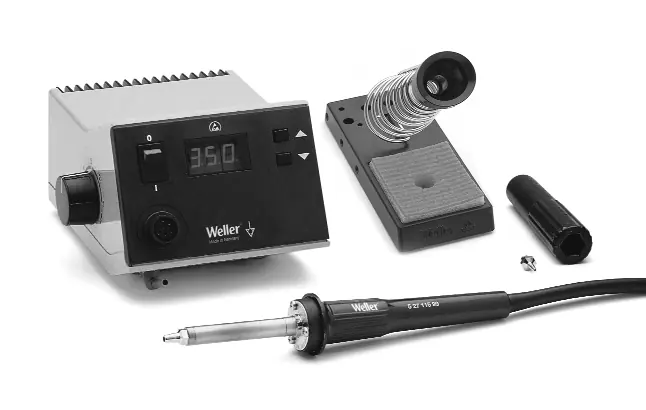

WAD 101 to stacja gorącego powietrza z szerokim zakresem funkcji. WAD 101IG jest dedykowana do pracy z gazem obojętnym przy użyciu specjalnych lutownic WP 80IG i WP 120IG. Urządzenia wykorzystują mikroprocesor do precyzyjnej kontroli temperatury i automatycznego rozpoznawania podłączonych narzędzi.

Uruchomienie

• Umieść narzędzie lutownicze w podstawce bezpieczeństwa.
• Podłącz wąż sprężonego powietrza (średnica 6 mm) do szybkozłączki (12).
• Zapewnij zasilanie suchym, bezolejowym powietrzem lub azotem (400 kPa).
• Podłącz przewód elektryczny narzędzia do 7-pinowego gniazda (7) na panelu przednim.
• Sprawdź, czy wyłącznik sieciowy (1) jest w pozycji wyłączonej, a następnie podłącz urządzenie do sieci.

Obsługa

Po włączeniu urządzenie wykonuje autotest. Temperatura jest wyświetlana cyfrowo. Użyj przycisków UP/DOWN (3, 4) do ustawienia żądanej temperatury. Czerwona kropka (5) na wyświetlaczu służy jako optyczna kontrola regulacji – ciągłe świecenie oznacza nagrzewanie, miganie oznacza osiągnięcie temperatury roboczej.

Regulacja przepływu powietrza

Przepływ powietrza w WAD 101 reguluje się zaworem dławiącym (9). Powietrze płynie, gdy wciśnięty jest przełącznik w rękojeści.

Funkcje specjalne

• Setback: Automatyczne obniżenie temperatury do 150°C po określonym czasie bezczynności (20 min).
• Lock: Blokada ustawionej temperatury.
• Offset: Korekta temperatury grota o ± 40°C.
• Window: Ograniczenie zakresu temperatury.

Wyrównanie potencjału

Urządzenie oferuje 4 warianty wyrównania potencjału poprzez gniazdo 3,5 mm (6):

• Twarde uziemienie (bez wtyczki).
• Wyrównanie potencjału (impedancja 0 Ohm, wtyczka z połączeniem do styku środkowego).
• Bezpotencjałowe (z wtyczką).
• Miękkie uziemienie (z wtyczką i wlutowanym opornikiem).

Konserwacja

Zawsze dbaj o czystość styku między elementem grzejnym a grotem. Przy pierwszej rozgrzewce pokryj grot cyną. Wymiana dysz gorącego powietrza wymaga użycia klucza SW 8 przy jednoczesnym kontrowaniu elementu grzejnego.
