Instrukcja obsługi stacji lutowniczej Weller WT 1H / WT 1M

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy stacji lutowniczych Weller WT 1H oraz WT 1M. Przed rozpoczęciem pracy należy dokładnie zapoznać się z treścią dokumentu oraz wskazówkami bezpieczeństwa. Urządzenie może być używane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, pod warunkiem zapewnienia odpowiedniego nadzoru lub instruktażu w zakresie bezpiecznego użytkowania.

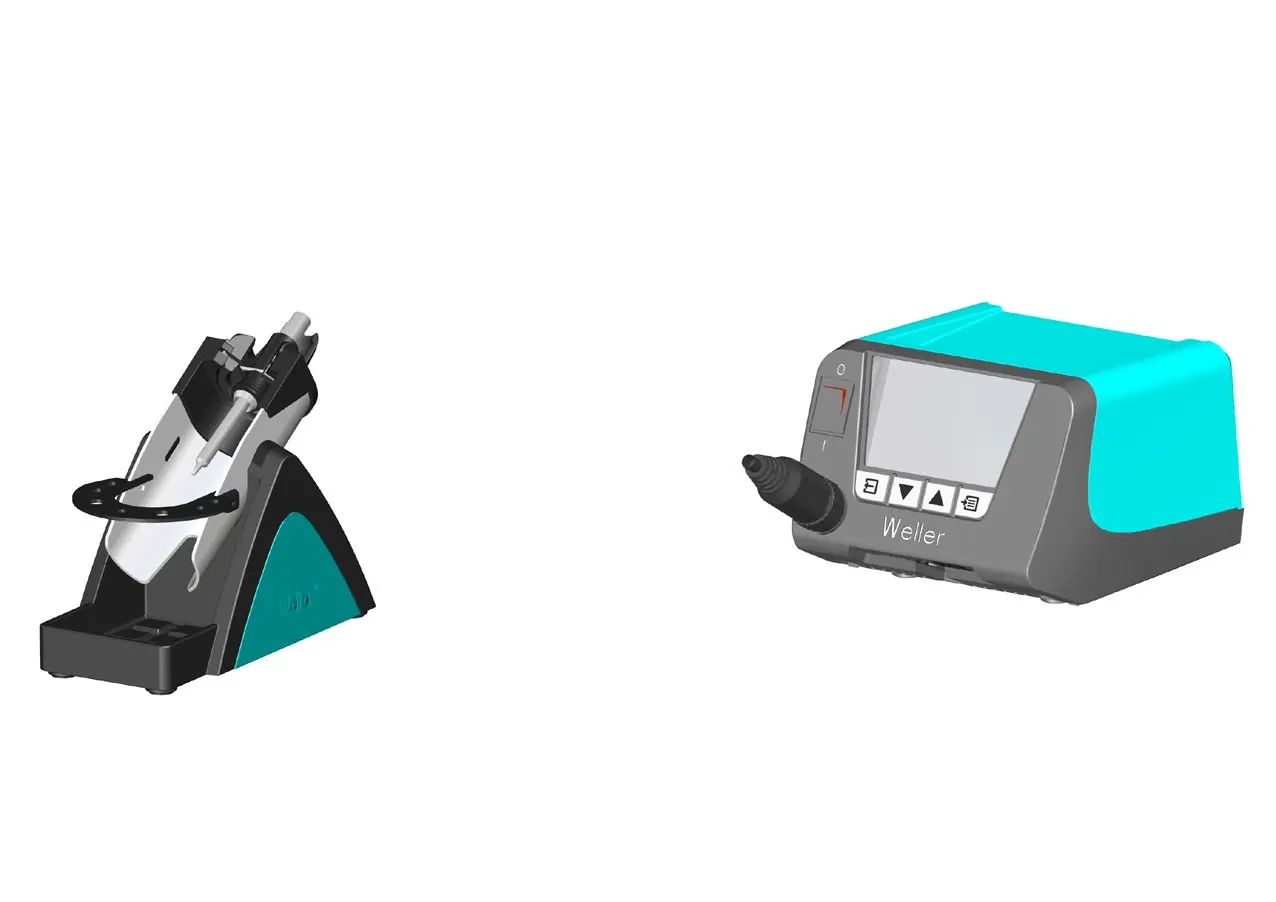

Opis urządzenia i elementy zestawu

Stacja lutownicza służy do zasilania narzędzi lutowniczych Weller. W skład zestawu wchodzi jednostka sterująca, podstawka zabezpieczająca oraz przewód zasilający. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń, w temperaturze pokojowej.

Podłączenia i instalacja

Urządzenie należy podłączać wyłącznie do zatwierdzonych gniazd sieciowych. Przed podłączeniem należy sprawdzić, czy napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej. Narzędzia lutownicze Weller podłącza się do odpowiednich portów na przednim panelu stacji.

Obsługa i ustawienia

Stacja umożliwia precyzyjne ustawienie parametrów lutowania. Menu pozwala na konfigurację takich funkcji jak:

• Standby: Ustawienie temperatury i czasu przejścia w tryb czuwania.
• Time: Ustawienie czasu automatycznego wyłączenia (OFF).
• Window: Ustawienie okna procesowego.
• Lock: Funkcja blokady parametrów.
• Offset: Korekta temperatury.
• LCD: Regulacja jasności wyświetlacza.
• SEN: Ustawienie czułości.

Wyrównanie potencjału

Urządzenie oferuje 4 warianty wyrównania potencjału poprzez odpowiednie podłączenie gniazda typu jack 3,5 mm:

• Twarde uziemienie: Bez wtyczki (stan fabryczny).
• Wyrównanie potencjału: Z wtyczką, przewód wyrównawczy na środkowym styku.
• Bez potencjału: Z wtyczką.
• Miękkie uziemienie: Z wtyczką i wlutowanym rezystorem.

Czyszczenie i konserwacja

Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć urządzenie od zasilania i poczekać, aż ostygnie. Należy regularnie sprawdzać stan kabli i węży. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel przeszkolony przez firmę Weller. Należy stosować wyłącznie oryginalne części zamienne.

Dane techniczne

Stacje lutownicze WT 1M i WT 1H charakteryzują się następującymi parametrami:

• Zakres temperatur: 50 - 450 °C (zależnie od narzędzia).
• Moc: 95W (WT 1M) / 150W (WT 1H).
• Dokładność temperatury: ± 9 °C.
• Stabilność temperatury: ± 2 °C.
