Instrukcja obsługi lampy sufitowej LED Westinghouse 14 cali...
Instrukcja obsługi i montażu lampy sufitowej LED Westinghouse 14 cali (model 6107400). Dowiedz się, jak bezpiecznie zainstalować oświetlenie, podłączyć przewody i dbać o urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa sufitowa LED 14 cali wymaga montażu do puszki przyłączeniowej i podłączenia przewodów zasilających (L, N, uziemienie). Jest przeznaczona do użytku wewnętrznego w suchych lub wilgotnych pomieszczeniach. str. 2
Najważniejsze czynności
- Montaż wspornika do puszki str. 2
- Podłączenie przewodów zasilających str. 2
- Montaż klosza str. 2
Problemy i rozwiązania
Problemy ze ściemnianiem
Sprawdź kompatybilność ściemniacza na stronie satco.com
str. 2Konserwacja i reset
- Czyszczenie lampy str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V AC | Napięcie zasilania | str. 1 |
| Moc | 20W | Pobór mocy | str. 1 |
| Żywotność | 40,000h | Przewidywany czas pracy | str. 1 |
Gdzie szukać w PDF
- Strona tytułowa i specyfikacja str. 1
- Instrukcja montażu i konserwacja str. 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi lampy sufitowej LED o średnicy 14 cali. Produkt jest przeznaczony wyłącznie do użytku wewnętrznego, w tym w pomieszczeniach o podwyższonej wilgotności (damp locations). Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć zasilanie w skrzynce bezpieczników.
Bezpieczeństwo
- Instalacja musi być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi przez osobę posiadającą odpowiednią wiedzę.
- Przed montażem lub serwisowaniem należy wyłączyć zasilanie na wyłączniku automatycznym lub bezpieczniku.
- Produkt nie jest zabawką i powinien być przechowywany poza zasięgiem dzieci.
- Nie należy narażać urządzenia na bezpośredni kontakt z wodą.
- Montaż powinien odbywać się wyłącznie przy użyciu elementów dostarczonych w zestawie.
Montaż i instalacja
- Montaż wspornika: Przymocuj wspornik montażowy do puszki przyłączeniowej za pomocą dwóch dołączonych śrub.
- Podłączenie przewodów: Podłącz przewód fazowy (zazwyczaj czarny lub gładki) do przewodu zasilającego (A) za pomocą złącza typu twist-on. Podłącz przewód neutralny (zazwyczaj biały lub żebrowany) do przewodu zasilającego (C). W przypadku instalacji 3-przewodowej, podłącz przewód uziemiający (E) do wspornika montażowego za pomocą śruby uziemiającej.
- Montaż podstawy: Przymocuj podstawę lampy do wspornika montażowego za pomocą dwóch nakrętek.
- Montaż klosza: Dopasuj otwory w kloszu do wypustek w podstawie i przekręć, aby zablokować klosz na miejscu.
Ściemnianie i konserwacja
Produkt jest kompatybilny z większością ściemniaczy dostępnych na rynku mieszkaniowym. Wydajność ściemniania zależy od typu ściemniacza i jego ustawień. W celu uzyskania listy kompatybilnych urządzeń należy odwiedzić stronę producenta.
Do czyszczenia lampy należy używać wyłącznie miękkiej lub wilgotnej szmatki. Nie należy używać płynów ani środków ściernych. Podczas czyszczenia zasilanie musi być wyłączone.
Gwarancja
Produkt objęty jest 5-letnią ograniczoną gwarancją obejmującą wady materiałowe lub wykonawcze od daty zakupu.
Informacje o producencie
Westinghouse
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy wszystkie przewody zostały poprawnie połączone zgodnie ze schematem.
Problemy z działaniem ściemniacza
Upewnij się, że używany ściemniacz jest kompatybilny z oświetleniem LED. Sprawdź listę kompatybilnych modeli na stronie satco.com.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Upewnij się, że miejsce montażu jest suche lub wilgotne (damp location)
- Przygotuj śrubokręt i złącza przewodów
- Sprawdź, czy posiadasz wszystkie elementy montażowe (wspornik, śruby, nakrętki)

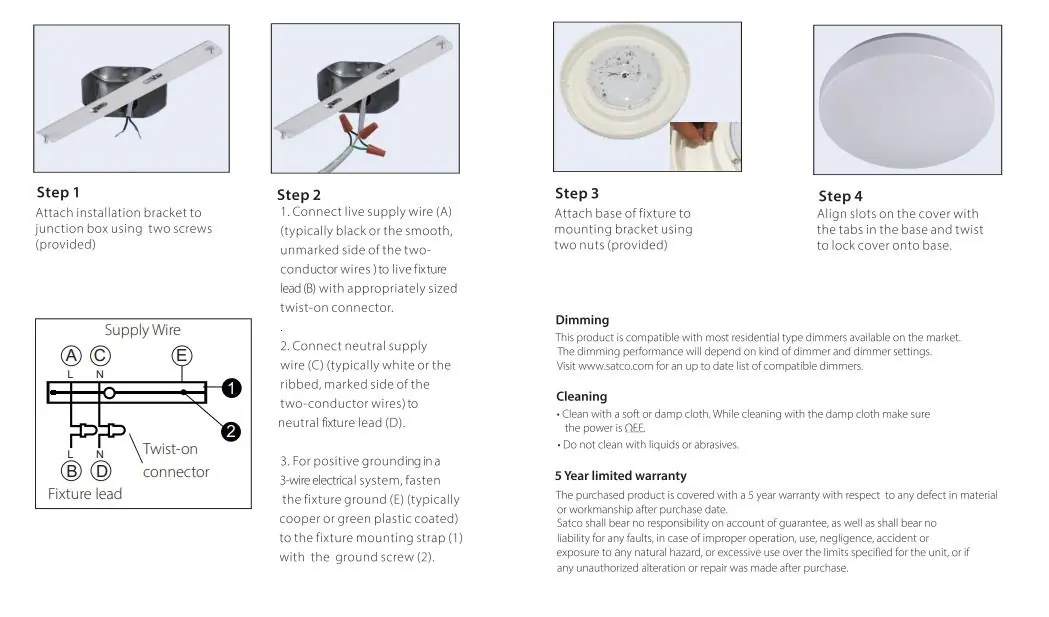

Ilustracje i schematy
- Krok 1: Przykręcenie wspornika do puszki przyłączeniowej
- Krok 2: Schemat łączenia przewodów fazowych, neutralnych i uziemienia
- Krok 3: Montaż podstawy lampy do wspornika
- Krok 4: Blokowanie klosza na podstawie poprzez przekręcenie
Zgodność modelu
- Kompatybilna z większością ściemniaczy rezydencjalnych
- Przeznaczona do użytku wewnętrznego
