Instrukcja obsługi kolumn głośnikowych Wharfedale Diamond 12i Series
Kompletny przewodnik użytkownika dla serii kolumn Wharfedale Diamond 12i. Dowiedz się, jak prawidłowo rozmieścić głośniki, podłączyć przewody, skonfigurować system kina domowego oraz dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji należy przeczytać wszystkie instrukcje bezpieczeństwa. Głośniki powinny być wyłączone z sieci podczas wykonywania połączeń. Należy unikać umieszczania głośników w miejscach narażonych na nadmierne zimno, ciepło, wilgoć lub bezpośrednie działanie promieni słonecznych. Nie należy stawiać ciężkich przedmiotów na głośnikach ani demontować obudowy, gdyż wewnątrz nie ma części serwisowalnych przez użytkownika.
Przygotowanie i montaż
W przypadku kolumn podłogowych (modele D12.3i, D12.4i) należy zamontować kolce:
- Zabezpiecz podłogę miękką szmatką i odwróć głośnik.
- Wkręć nakrętkę blokującą na każdy kolec.
- Wkręć kolce w otwory w podstawie głośnika.
- Po ustawieniu głośnika w pionie, wypoziomuj go za pomocą kolców, aby nie chwiał się, a następnie dokręć nakrętki blokujące.
Przygotowanie kabli:
- Rozdziel żyły kabla na długość około 40 mm.
- Zdejmij izolację z końcówek na długość około 10 mm.
- Jeśli kabel jest typu linka, lekko skręć żyły.
- Odkręć terminal głośnikowy, włóż goły przewód do otworu i mocno dokręć. Upewnij się, że nie ma wystających drucików, które mogłyby spowodować zwarcie.
Rozmieszczenie głośników
Optymalne ustawienie zależy od modelu:

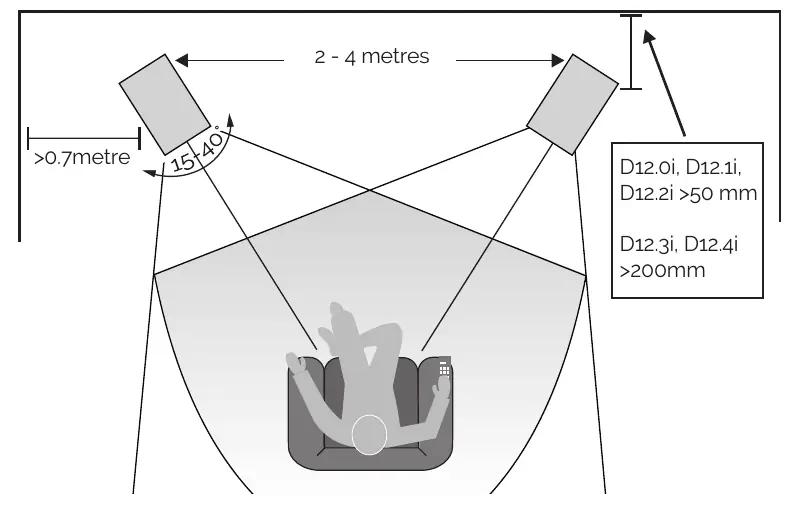

- Kolumny podłogowe (D12.3i, D12.4i): Sugerowane ustawienie to co najmniej 200 mm od tylnej ściany i 700 mm od ścian bocznych, z lekkim skierowaniem do wewnątrz.
- Kolumny podstawkowe (D12.0i, D12.1i, D12.2i): Przeznaczone do montażu na podstawkach lub ścianie.
- Głośnik centralny: Powinien być umieszczony centralnie między głośnikami frontowymi, blisko telewizora.
- Głośniki 3Di Surround: Zaprojektowane do umieszczenia na górze kolumn podłogowych lub montażu na ścianie w celu uzyskania efektów wysokości.
Konfiguracja systemu
W ustawieniach procesora AV należy odpowiednio skonfigurować wielkość głośników:
- Jeśli nie używasz subwoofera, ustaw głośniki frontowe na 'Large'.
- Jeśli używasz subwoofera, ustaw głośniki frontowe na 'Small', aby bas był kierowany do subwoofera.
- Dostosuj opóźnienia (delay) tak, aby dźwięk ze wszystkich głośników docierał do słuchacza w tym samym czasie.
- W przypadku problemów z basem (dudnienie), sprawdź ustawienia poziomu LFE i odległość subwoofera od ścian.
Konserwacja i czyszczenie
Głośniki posiadają trwałe wykończenie, które należy czyścić suchą lub lekko wilgotną szmatką. Nie używaj wosków ani sprayów polerujących. Maskownice można delikatnie czyścić miękką szczotką; nie zaleca się używania odkurzacza. Nigdy nie dotykaj przetworników (głośników) rękami ani przedmiotami.
Rozwiązywanie problemów
W przypadku braku dźwięku sprawdź, czy system jest włączony, czy kable nie są zwarte i czy wybrano właściwe źródło. Jeśli bas jest zniekształcony, sprawdź, czy subwoofer nie jest zbyt blisko rogów pomieszczenia lub czy poziom głośności systemu nie jest zbyt wysoki.
Dane techniczne
Szczegółowe parametry, takie jak pasmo przenoszenia, impedancja, czułość i wymiary dla każdego modelu (od 12.0i do 12 3Di Surround), znajdują się w tabeli specyfikacji na końcu instrukcji. Wszystkie modele są kompatybilne z impedancją 8 Ohm.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy system jest włączony, czy kable głośnikowe nie są zwarte na terminalach i czy wybrano poprawne źródło dźwięku.
Upewnij się, że subwoofer jest włączony. Sprawdź, czy faza subwoofera jest poprawna i czy ustawienie zwrotnicy (crossover) nie jest zbyt niskie.
Zmniejsz poziom głośności systemu. Sprawdź, czy ustawienia basu nie są zbyt wysokie lub czy subwoofer nie znajduje się zbyt blisko rogów pomieszczenia.
Odsuń głośniki od ścian. Jeśli używasz subwoofera, zmniejsz jego poziom głośności lub poziom LFE w procesorze AV.
Przed użyciem
- Wyłącz wszystkie urządzenia w systemie przed podłączaniem kabli.
- Przygotuj kable głośnikowe (zdejmij izolację na ok. 10mm).
- W przypadku kolumn podłogowych (12.3i, 12.4i) zamontuj kolce i wypoziomuj głośnik.
- Upewnij się, że polaryzacja (+/-) jest zgodna między wzmacniaczem a głośnikami.
- Sprawdź, czy głośniki są stabilnie ustawione.
Parametry w praktyce
- Sensitivity (2.83V @ 1m)
- Efektywność głośnika; określa, jak głośno gra kolumna przy danej mocy wejściowej.
- Nominal Impedance
- Impedancja znamionowa; wszystkie modele są kompatybilne z 8 Ohm, co ułatwia dopasowanie do większości wzmacniaczy.
- Frequency Response
- Zakres częstotliwości, jakie głośnik jest w stanie odtworzyć (np. 70Hz - 20kHz).
- Bass Extension (-6dB)
- Punkt, w którym odpowiedź basowa spada o 6dB; wskazuje realne możliwości niskich tonów głośnika.
Ilustracje i schematy
- Schemat podłączenia kabli pokazuje sposób zdejmowania izolacji (40mm rozdzielenia, 10mm gołego drutu).
- Schemat kolców pokazuje montaż nakrętki blokującej i wkręcanie kolca w podstawę głośnika.
- Schemat rozmieszczenia 6.1/7.1 wskazuje optymalne kąty ustawienia głośników względem słuchacza.
- Schemat montażu ściennego 3Di pokazuje sposób mocowania wspornika.
Zgodność modelu
- Kolumny 12.3i i 12.4i są przeznaczone jako podłogowe.
- Modele 12.0i, 12.1i, 12.2i są przeznaczone do montażu na podstawkach lub ścianie.
- Głośniki 12 3Di Surround są zoptymalizowane do pracy z 12.3i i 12.4i, ale mogą być używane z innymi kolumnami o płaskim wierzchu.
