Niniejsza dokumentacja jest przeznaczona wyłącznie dla wykwalifikowanych techników posiadających odpowiednie uprawnienia i wiedzę z zakresu przepisów bezpieczeństwa dotyczących urządzeń gazowych. Dokument zawiera dane techniczne, schematy połączeń oraz listę części zamiennych niezbędnych do naprawy płyty gazowej Whirlpool AKM 160/IX-03.
Dane techniczne
Płyta gazowa wymaga zasilania elektrycznego o napięciu 240 V i częstotliwości 50 Hz. Wymiary urządzenia wynoszą 590 mm szerokości oraz 500 mm głębokości. Wymiary otworu montażowego to 570 x 480 mm.
Parametry gazowe
- Gaz ziemny (G20): Ciśnienie 10 mbar.
- LPG (Propan G31): Ciśnienie 27,5 mbar.
- Urządzenie posiada palniki o różnej mocy: ultra szybki (Wok), średni (SR) oraz pomocniczy (A).
Budowa urządzenia

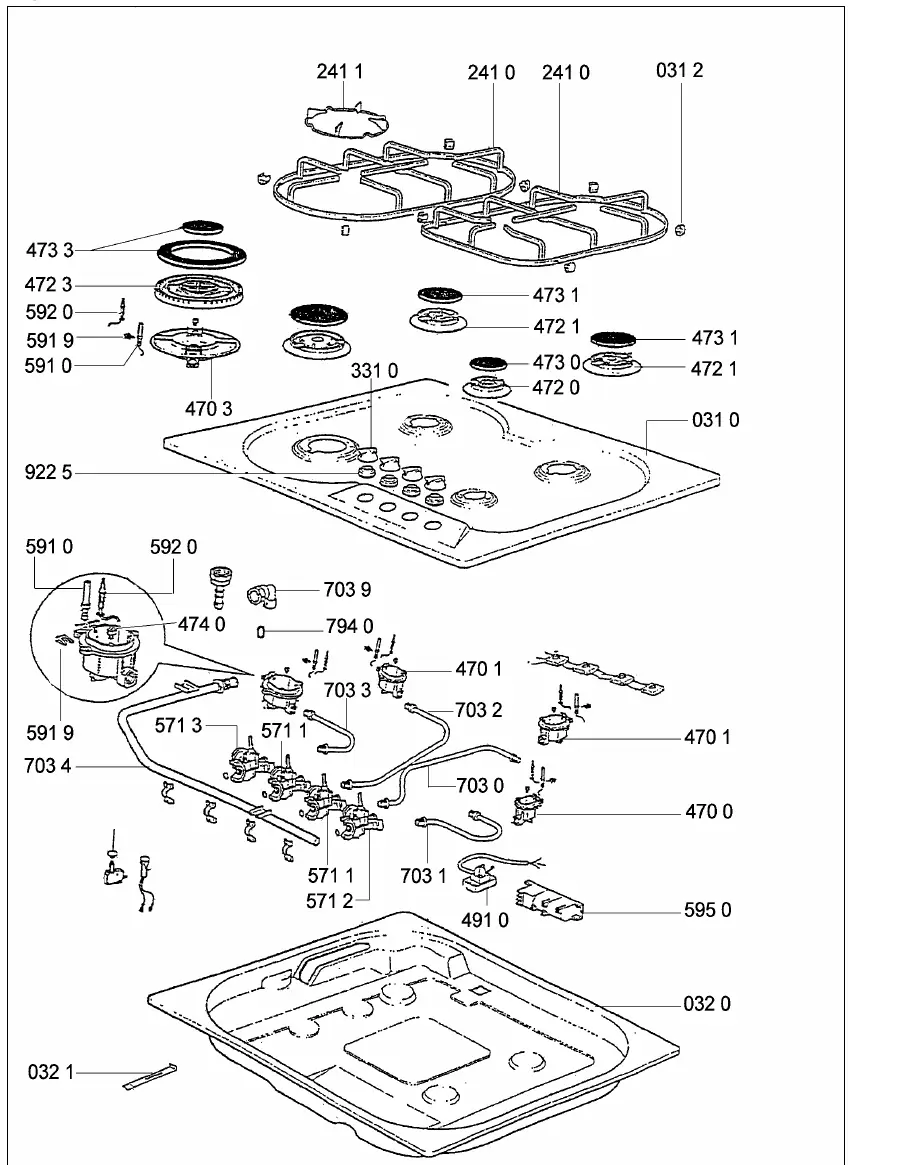

Instrukcja zawiera szczegółowy widok rozstrzelony (exploded view), który ułatwia identyfikację poszczególnych komponentów, takich jak palniki, dysze, iskrowniki, termopary oraz przewody gazowe. Każda część posiada przypisany kod 12NC, który należy wykorzystać przy zamawianiu części zamiennych.
Schemat elektryczny
Dokumentacja zawiera schemat połączeń elektrycznych, który obejmuje:
- Listwę zaciskową (Terminal Board).
- Przycisk zapalarki (Ignition Button).
- Generator iskry (Ignition Generator).
- Świece zapłonowe (Ignition Plugs).
Przed przystąpieniem do jakichkolwiek prac serwisowych należy upewnić się, że urządzenie jest odłączone od zasilania elektrycznego oraz dopływu gazu.
Informacje o producencie
Whirlpool
Praktyczna pomoc
Typowe problemy
Sprawdź generator iskry, świece zapłonowe oraz przycisk zapalarki zgodnie ze schematem elektrycznym.
Sprawdź, czy zainstalowano odpowiednie dysze dla używanego rodzaju gazu (G20 dla gazu ziemnego lub G31 dla LPG) i czy ciśnienie gazu jest zgodne ze specyfikacją.
Przed użyciem
- Sprawdź, czy rodzaj gazu w instalacji domowej jest zgodny z ustawieniami płyty (G20 lub G31).
- Zweryfikuj poprawność podłączenia elektrycznego (240V, 50Hz).
- Upewnij się, że otwór w blacie ma wymiary 570 x 480 mm.
- Sprawdź oznaczenia dysz przed montażem.
