Instrukcja montażu komody z 12 szufladami Winston Porter
Pobierz instrukcję montażu komody z 12 szufladami Winston Porter. Znajdziesz tu szczegółowe kroki instalacji, listę części, wskazówki dotyczące poziomowania oraz montażu do ściany.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Montaż komody z 12 szufladami wymaga zaangażowania co najmniej dwóch osób. Producent zaleca użycie wkrętarki elektrycznej, aby przyspieszyć proces składania. Przed przystąpieniem do pracy należy zapoznać się z instrukcją obsługi złączy mimośrodowych (Cam Lock) i trzpieni (Quickfit), aby uniknąć uszkodzenia płyt meblowych.
Przygotowanie i narzędzia

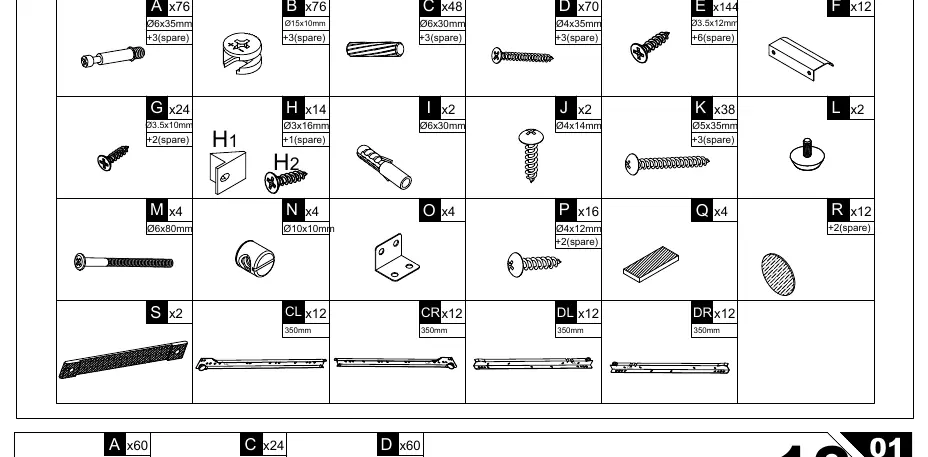

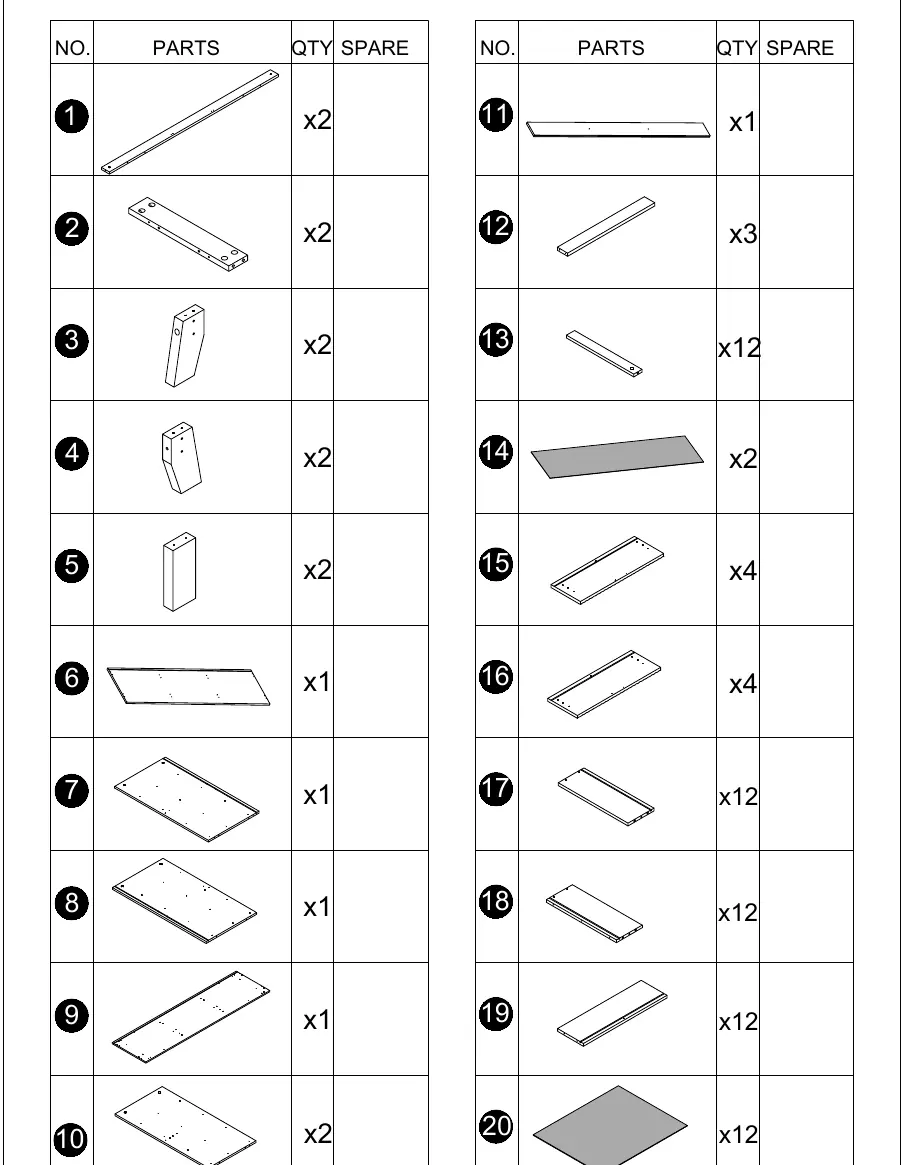

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy wymienione w liście części (strony 4-5) oraz okucia (strona 7). Przygotuj miejsce pracy, najlepiej na miękkim podłożu, aby uniknąć zarysowań powierzchni mebla.
Instrukcja montażu
Montaż składa się z kilku kluczowych etapów:
- Przygotowanie płyt: Wkręcanie trzpieni (A) i kołków (C) w odpowiednie otwory zgodnie z rysunkami.
- Łączenie korpusu: Montaż ścian bocznych (7, 8) oraz przegród (10) do płyty dolnej (6) przy użyciu złączy mimośrodowych (B).
- Montaż szkieletu: Łączenie elementów konstrukcyjnych (1, 2, 3, 4, 5) zgodnie z numeracją na schematach.
- Montaż pleców: Wsuwanie płyt tylnych (14) w wyznaczone szczeliny.
Montaż szuflad

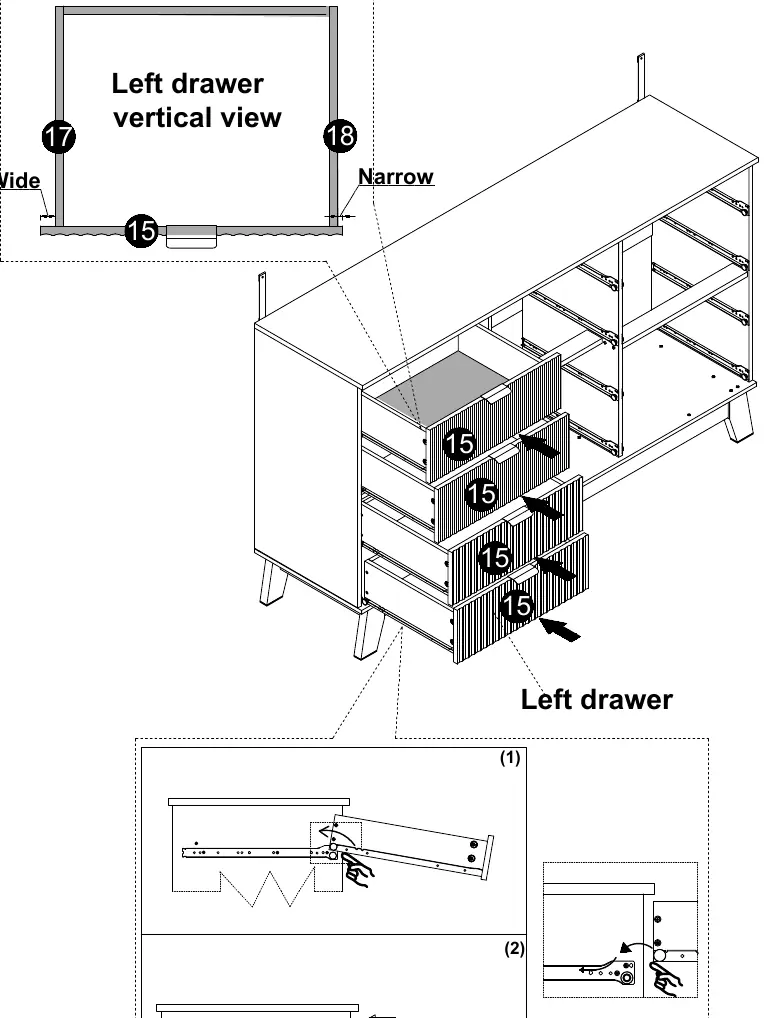

Szuflady są podzielone na trzy typy: lewe, środkowe i prawe. Należy zwrócić szczególną uwagę na ich poprawne rozmieszczenie podczas instalacji w korpusie komody. Każda szuflada wymaga montażu prowadnic (DL/DR) oraz odpowiedniego dokręcenia śrub (E).
Poziomowanie i zabezpieczenie
Jeśli szuflady nie są wyrównane lub komoda wydaje się niestabilna, należy wyregulować nóżki (L) znajdujące się pod płytą (5). Dla bezpieczeństwa mebel musi zostać przymocowany do ściany przy użyciu dołączonych elementów montażowych (I, D, S), aby zapobiec przewróceniu.
Praktyczna pomoc
Typowe problemy
Szuflady nie są wyrównane lub komoda jest niestabilna

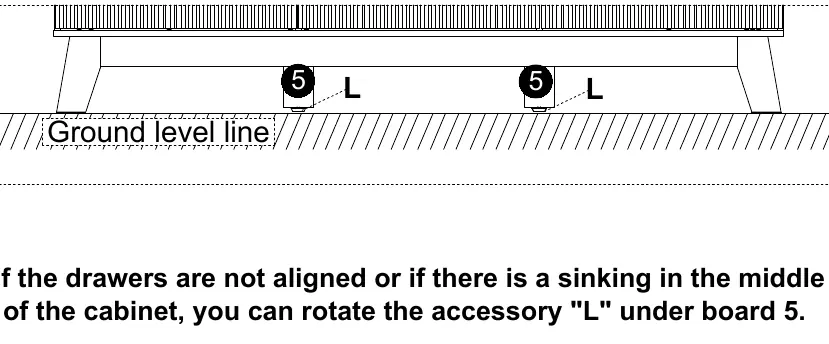

Obróć akcesorium L pod płytą 5, aby wyregulować wysokość i wypoziomować mebel.
Trudności z montażem
Do montażu wymagane są co najmniej dwie osoby. Upewnij się, że złącza mimośrodowe są dokręcone zgodnie z instrukcją na stronie 3.
Przed użyciem
- Sprawdź kompletność wszystkich części zgodnie z listą na stronach 4-5.
- Przygotuj śrubokręt krzyżakowy i płaski.
- Zalecane użycie wkrętarki elektrycznej.
- Upewnij się, że masz wystarczająco dużo miejsca na montaż.
- Zidentyfikuj różnice między szufladą lewą, środkową i prawą.
Parametry w praktyce
- Cam Lock (Złącze mimośrodowe)
- Element łączący płyty meblowe; należy go dokręcać zgodnie z ruchem wskazówek zegara.
- Quickfit (Trzpień)
- Element wkręcany w płytę, który łączy się ze złączem mimośrodowym.
Ilustracje i schematy
- Strona 3: Instrukcja poprawnego użycia złączy mimośrodowych i trzpieni.
- Strona 24-26: Rozróżnienie między szufladą lewą, środkową i prawą.

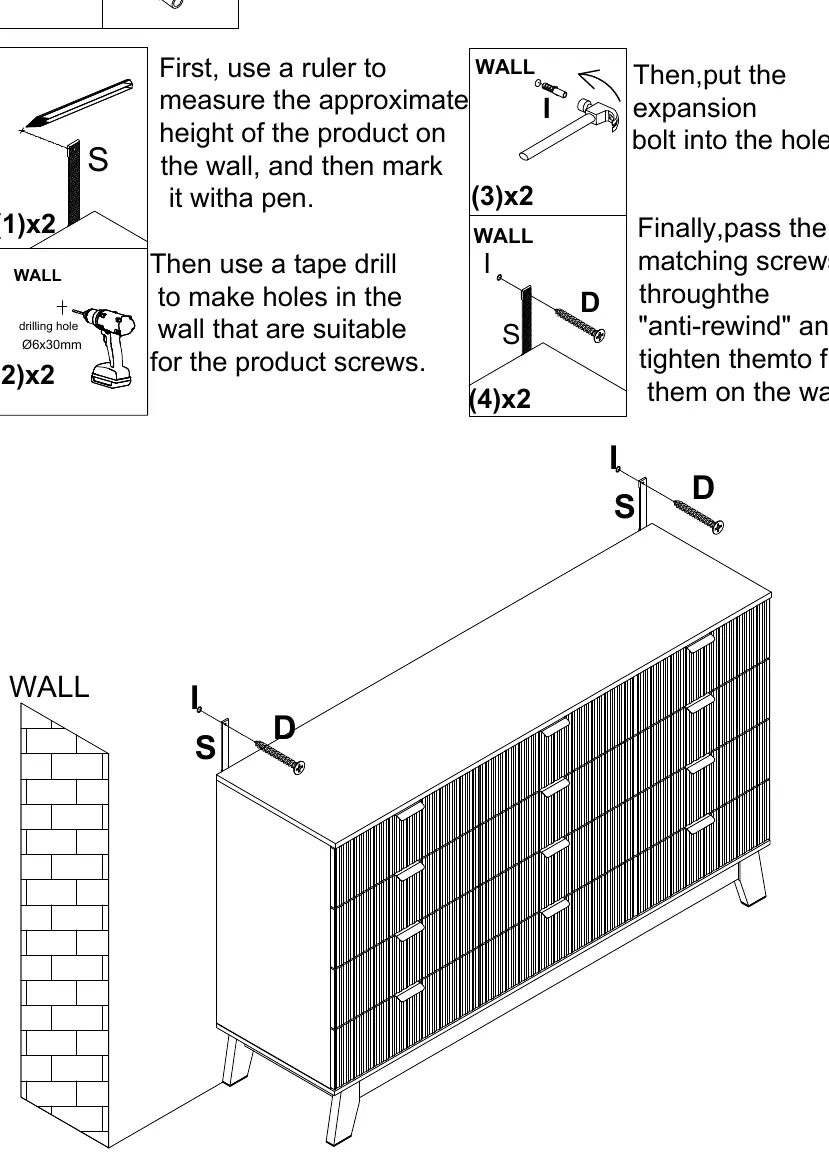

- Strona 28: Instrukcja bezpiecznego montażu mebla do ściany.
Zgodność modelu
- Mebel wymaga montażu do ściany dla bezpieczeństwa użytkowania.
