Instrukcja montażu kinkietu zewnętrznego Winston Porter 15H
Szybki przewodnik instalacji kinkietu zewnętrznego Winston Porter 15H. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować wspornik oraz jakie są wymagania techniczne dotyczące zasilania i odległości między czujnikami.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu kinkietu zewnętrznego Winston Porter 15H. Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne jest wyłączone. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.
Parametry techniczne
- Napięcie: 120V / 60Hz
- Gwint żarówki: E26
- Moc maksymalna: 60W
Przygotowanie do instalacji
Przed rozpoczęciem montażu przygotuj niezbędne narzędzia: śrubokręt płaski, klucz nastawny, drabinę oraz obcinak do przewodów. Upewnij się, że puszka elektryczna w ścianie jest stabilnie zamocowana do konstrukcji budynku.
Instrukcja montażu
- Odłącz główne zasilanie elektryczne.
- Przymocuj wspornik (B) do istniejącej puszki elektrycznej (A) za pomocą dwóch śrub (C).
- Podłącz przewody lampy do przewodów w puszce elektrycznej: przewód fazowy (czarny) do czarnego (L), przewód zerowy (biały) do białego (N), a przewód uziemiający do uziemienia. Zabezpiecz połączenia nakrętkami (F).
- Umieść przewody wewnątrz tylnej płyty lampy.
- Zamocuj korpus lampy (D) do wspornika (B) za pomocą śrub (G) i dokręć nakrętkami (H).
Wskazówki instalacyjne
Jeśli instalujesz dwa lub więcej kinkietów z czujnikiem ruchu w tym samym miejscu, upewnij się, że odległość między nimi wynosi co najmniej 5 stóp (ok. 1,5 m). Zapewni to prawidłowe działanie czujników i zapobiegnie wzajemnym zakłóceniom.
Konserwacja i bezpieczeństwo
- Podczas instalacji zaleca się noszenie rękawic, aby uniknąć uszkodzenia powierzchni lampy.
- Czyść oprawę wyłącznie miękką, czystą szmatką.
- Unikaj kontaktu lampy z kwasami, zasadami oraz innymi żrącymi chemikaliami lub gazami.
- Nigdy nie przykrywaj lampy, gdy jest podłączona do zasilania.
Praktyczna pomoc
Typowe problemy
Czujnik ruchu nie działa poprawnie
Upewnij się, że odległość między dwoma kinkietami wynosi co najmniej 5 stóp (1,5 m) oraz że w pobliżu nie ma innych silnych źródeł światła.
Ryzyko porażenia prądem
Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie odłączyć główne zasilanie.
Przed użyciem
- Wyłącz główne zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj narzędzia: śrubokręt, klucz nastawny, drabinę, obcinak do przewodów.
- Sprawdź, czy puszka elektryczna jest stabilnie zamocowana do konstrukcji budynku.
- Upewnij się, że posiadasz żarówkę z gwintem E26 o mocy nieprzekraczającej 60W.
Ilustracje i schematy
- Schemat połączeń pokazuje poprawne podłączenie przewodów: czarny (L) do czarnego, biały (N) do białego oraz uziemienie do uziemienia.

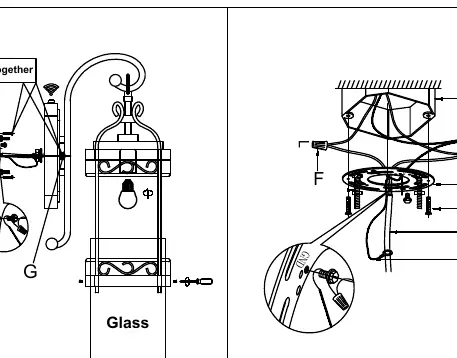

- Instrukcja montażu czaszy (canopy) wskazuje na konieczność użycia wspornika (B) przykręcanego do puszki elektrycznej (A).
Zgodność modelu
- Wymagana odległość między kinkietami z czujnikiem: minimum 5 stóp (1,5 m).
- Instalacja musi być wykonana przez wykwalifikowanego elektryka.
