Instrukcja obsługi lampy solarnej ściennej Soltech Solport 15W
Szybki przewodnik po instalacji i obsłudze lampy solarnej ściennej Soltech Solport 15W. Dowiedz się, jak zamontować urządzenie, ustawić kąt panelu słonecznego i skonfigurować tryby pracy za pomocą pilota.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa Soltech Solport 15W to zaawansowane oświetlenie solarne typu "wszystko w jednym". Przed pierwszym użyciem konieczne jest naładowanie panelu słonecznego w pełnym słońcu przez 8 do 9 godzin. Lampa posiada wbudowany czujnik ruchu PIR, trzy tryby pracy oraz możliwość regulacji kąta nachylenia panelu słonecznego w celu optymalizacji ładowania.
Opis urządzenia
Urządzenie integruje panel słoneczny, akumulator, czujnik ruchu i źródło światła LED w jednej obudowie. Lampa jest odporna na warunki atmosferyczne (IP65) i przeznaczona do montażu ściennego.
Instalacja
Montaż lampy odbywa się w trzech głównych krokach:
- Wywierć 4 otwory o średnicy 8 mm i głębokości 60–65 mm w ścianie.
- Użyj śrubokręta, aby przymocować płytkę montażową do ściany za pomocą dołączonych śrub.
- Ustaw lampę w pożądanym kierunku, nasuń ją na płytkę montażową i zabezpiecz śrubą z boku płytki.
Obsługa i tryby pracy
Przed użyciem pilota należy nacisnąć przycisk na obudowie lampy, aby ją aktywować. Lampa posiada 4 funkcje sterowane pilotem:
- On/Off: Włączanie/wyłączanie z pamięcią ostatniego trybu.
- Constant Lighting Mode: Lampa świeci automatycznie po zmroku z jasnością 50% (czujnik ruchu wyłączony). Po 5 godzinach lub przy spadku baterii poniżej 30%, przełącza się w tryb 3.
- Full Bright & Dim: Lampa świeci pełną jasnością po wykryciu ruchu (zasięg 24 stopy/ok. 7m). Po 20 sekundach bez ruchu przechodzi w tryb przyciemniony. Dolna część lampy włącza się, gdy górna gaśnie.
- Full Bright & Off: Lampa świeci pełną jasnością po wykryciu ruchu. Po 20 sekundach bez ruchu wyłącza się całkowicie.
Kąt panelu słonecznego
Aby zapewnić maksymalną wydajność, należy dostosować kąt nachylenia panelu słonecznego do szerokości geograficznej miejsca instalacji. Wskazane jest zwiększenie kąta o 15 stopni w zimie i zmniejszenie o 15 stopni w lecie.
Konserwacja i bezpieczeństwo
- Nie demontuj lampy samodzielnie.
- W przypadku wymiany baterii skontaktuj się z dystrybutorem.
- Nie wyrzucaj baterii do odpadów domowych.
- W przypadku długotrwałych opadów lub zachmurzenia czas pracy może ulec skróceniu.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Upewnij się, że lampa została aktywowana przyciskiem na obudowie oraz że panel był ładowany przez 8-9 godzin w pełnym słońcu.
Krótki czas pracy w nocy
Sprawdź, czy panel słoneczny nie jest zasłonięty i czy otrzymuje wystarczającą ilość światła słonecznego w ciągu dnia.
Pilot nie reaguje
Upewnij się, że lampa została najpierw aktywowana przyciskiem na obudowie. Zasięg pilota wynosi maksymalnie 12 metrów.
Przed użyciem
- Naładuj panel słoneczny w pełnym słońcu przez 8-9 godzin przed pierwszym użyciem.
- Aktywuj lampę przyciskiem znajdującym się na obudowie.
- Wybierz miejsce montażu z optymalnym dostępem do światła słonecznego.
- Dostosuj kąt panelu słonecznego do szerokości geograficznej.
Ilustracje i schematy

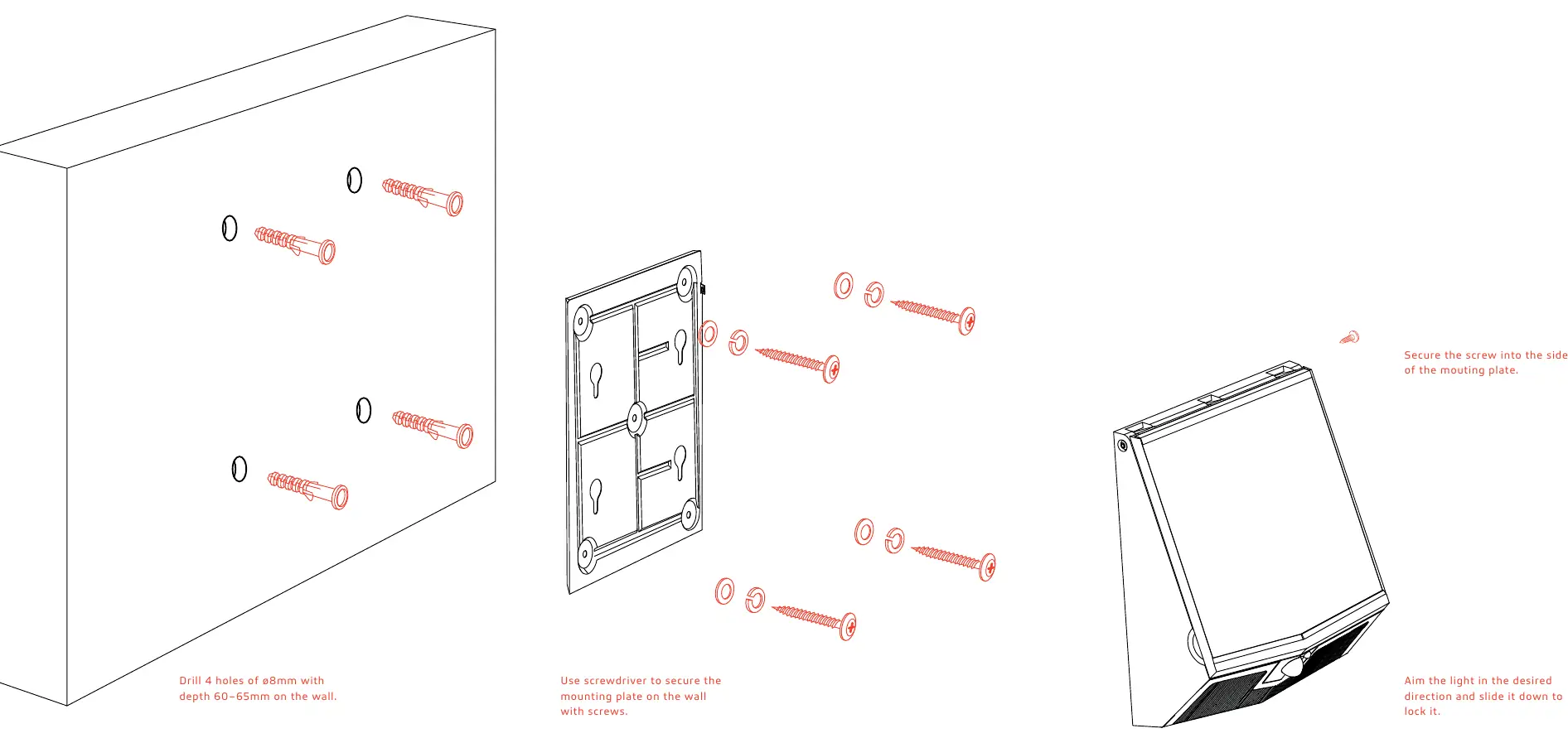

- Schemat montażu ściennego pokazuje wiercenie otworów, mocowanie płytki i blokowanie lampy śrubą.

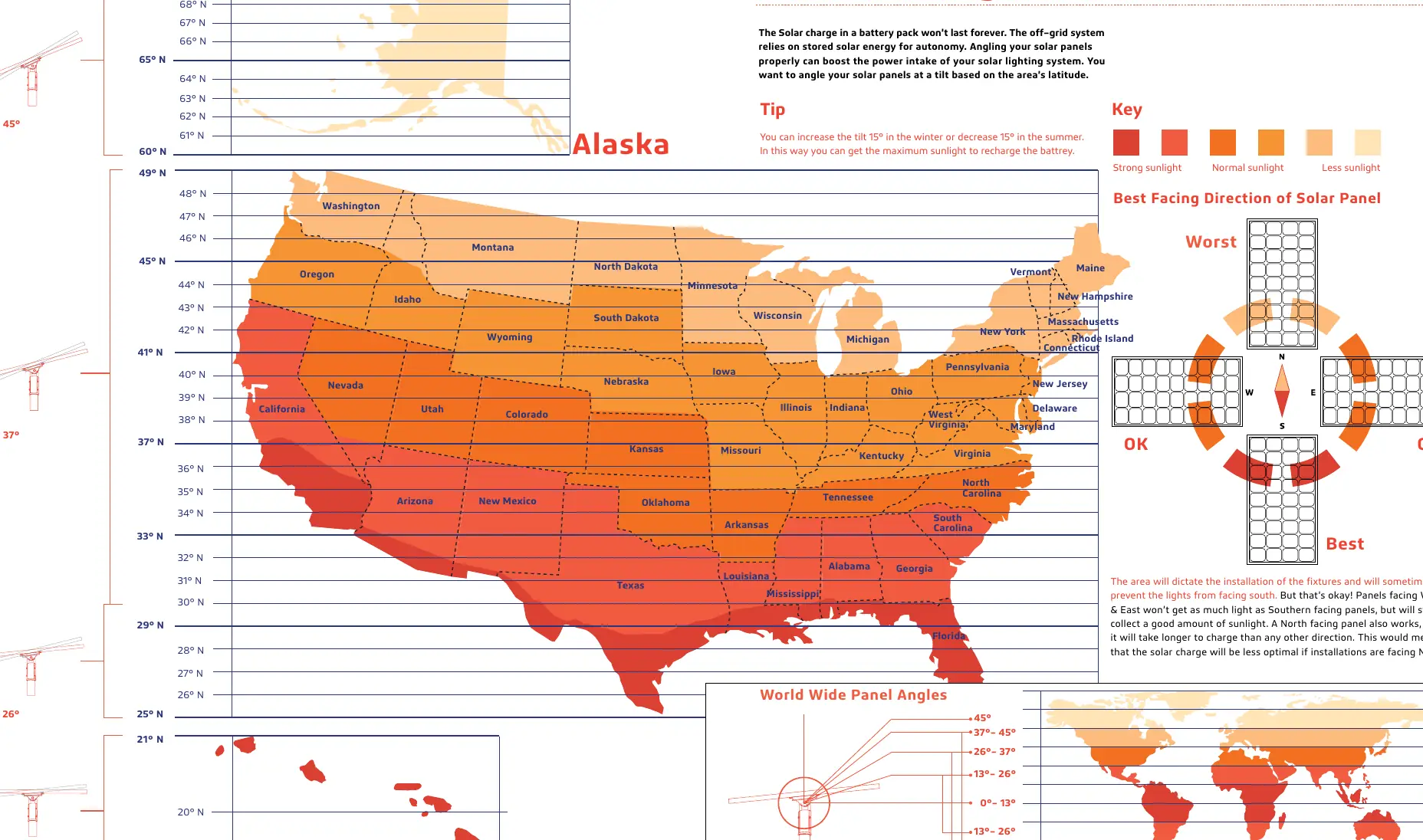

- Mapa kątów panelu słonecznego pomaga ustawić nachylenie w zależności od szerokości geograficznej.
Zgodność modelu
- Lampa przeznaczona do montażu ściennego (Wall Mount).
- Bateria jest wewnętrzna i wymienna (wymaga kontaktu z serwisem).
