Instrukcja obsługi naświetlacza solarnego SOLPAD 10W
Szybki przewodnik po instalacji i obsłudze naświetlacza solarnego SOLPAD 10W. Dowiedz się, jak zamontować urządzenie na ścianie lub słupie, skonfigurować tryby pracy za pomocą pilota oraz optymalnie ustawić kąt panelu słonecznego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed pierwszym użyciem naświetlacza SOLPAD 10W należy naładować panel słoneczny w pełnym słońcu przez 8 do 9 godzin. Urządzenie jest wyposażone w czujnik ruchu i zmierzchu, dzięki czemu włącza się automatycznie po zmroku. Wydajność oświetlenia zależy od nasłonecznienia i warunków pogodowych.
Montaż
Naświetlacz można zamontować na ścianie lub na słupie. Do regulacji kąta nachylenia uchwytu oraz modułu świetlnego wymagany jest klucz imbusowy.

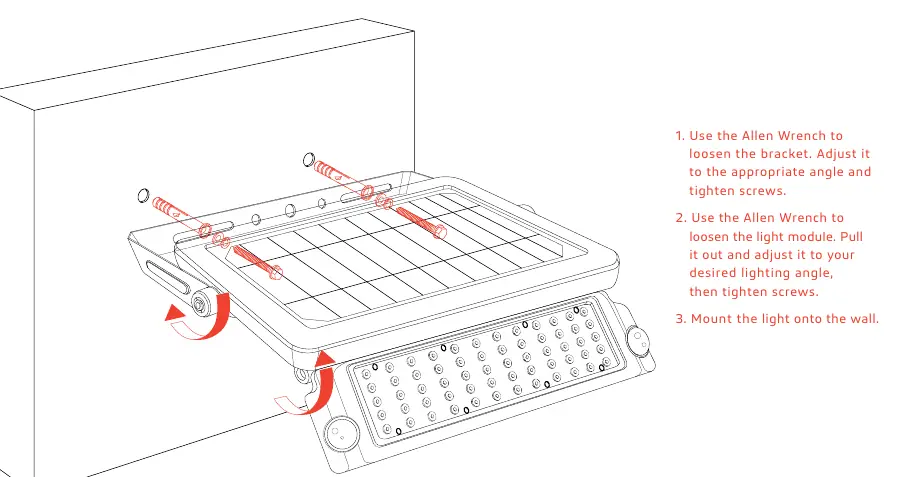

- Montaż ścienny: Poluzuj uchwyt za pomocą klucza imbusowego, ustaw odpowiedni kąt i dokręć śruby. Następnie poluzuj moduł świetlny, ustaw go pod żądanym kątem i dokręć. Zamontuj urządzenie na ścianie.

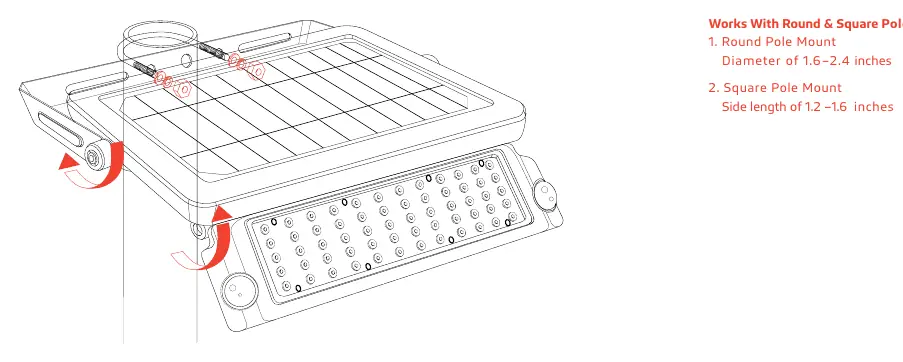

- Montaż na słupie: Urządzenie jest kompatybilne ze słupami okrągłymi o średnicy 1,6–2,4 cala oraz słupami kwadratowymi o boku 1,2–1,6 cala.
Obsługa i tryby pracy
Urządzenie posiada 4 tryby pracy wybierane za pomocą pilota:
- Włącz/Wyłącz: Ręczne sterowanie zasilaniem.
- Tryb stałego oświetlenia: Lampa włącza się automatycznie o zmierzchu i świeci z jasnością 20%.
- Pełna jasność i przyciemnienie: Lampa włącza się z pełną jasnością (1000 lm) po wykryciu ruchu w zasięgu do 26 stóp (ok. 8 m), a po 20 sekundach bez ruchu zmniejsza jasność do 3%.
- Pełna jasność i wyłączenie: Lampa włącza się z pełną jasnością (1000 lm) po wykryciu ruchu w zasięgu do 26 stóp (ok. 8 m), a po 30 sekundach bez ruchu wyłącza się całkowicie.

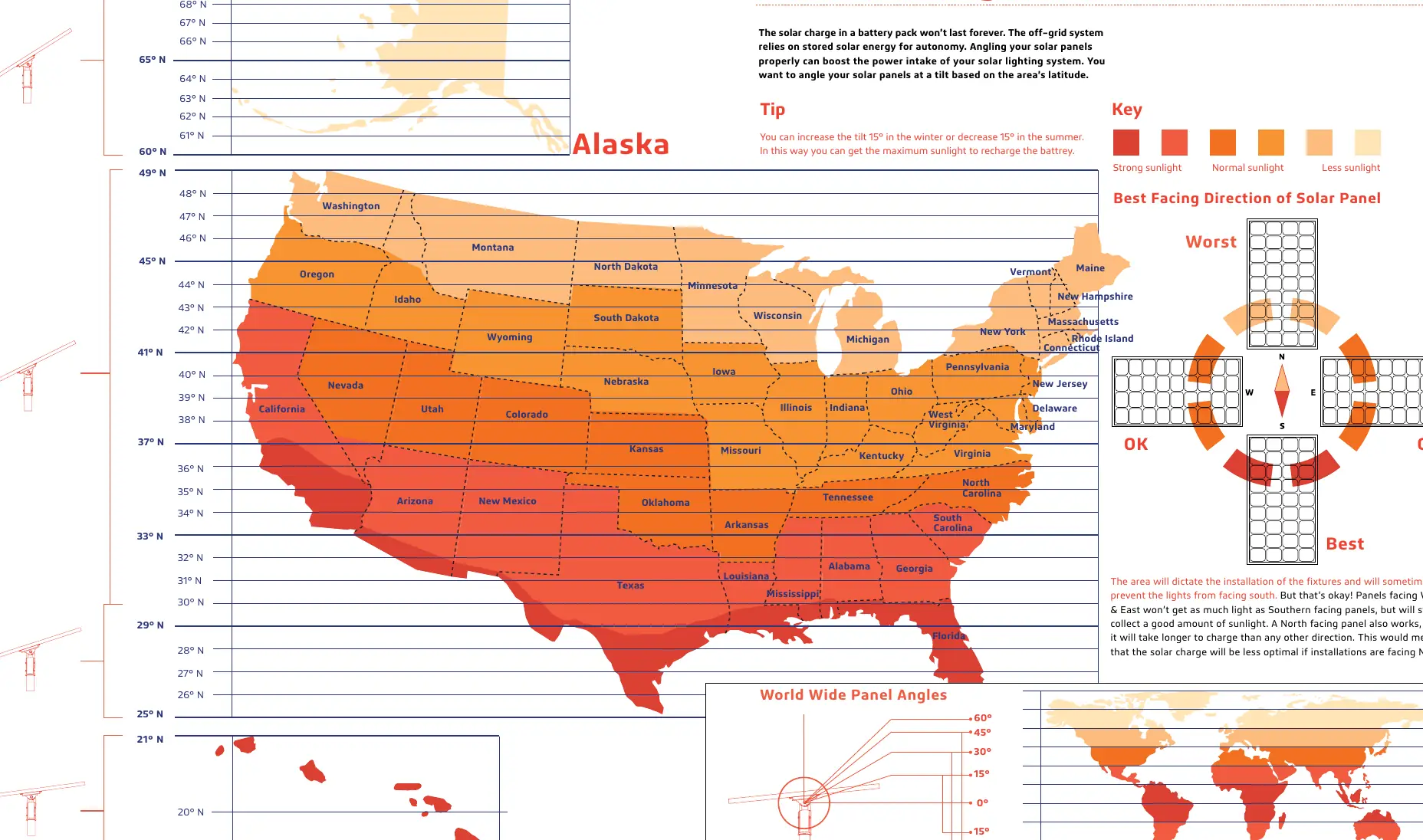

Ustawienie kąta panelu słonecznego
Aby zmaksymalizować wydajność ładowania, należy ustawić panel słoneczny pod kątem odpowiadającym szerokości geograficznej miejsca instalacji. W zimie można zwiększyć kąt nachylenia o 15°, a w lecie zmniejszyć o 15°. Najlepszym kierunkiem dla panelu jest południe, choć wschód i zachód również zapewniają efektywne ładowanie.
Konserwacja i bezpieczeństwo
- Wbudowany akumulator jest wymienny – w razie potrzeby skontaktuj się z serwisem w celu uzyskania odpowiedniego zamiennika.
- Nie demontuj lampy samodzielnie, jeśli nie jesteś profesjonalistą.
- Nie wyrzucaj akumulatora do odpadów domowych.
- W przypadku długotrwałych opadów lub zachmurzenia czas pracy może ulec skróceniu.
Dane techniczne
- Moc LED: 10W (1000 lumenów)
- Panel słoneczny: Monokrystaliczny 5.5V 6W
- Akumulator: 27WH 3.7V 7.2AH
- Klasa szczelności: IP65
- Temperatura pracy: -5°F do 113°F (-20°C do 45°C)
Praktyczna pomoc
Typowe problemy
Lampa nie świeci lub świeci krótko
Upewnij się, że panel był ładowany w pełnym słońcu przez 8-9 godzin przed pierwszym użyciem. Sprawdź, czy panel nie jest zasłonięty i czy nie występują długotrwałe zachmurzenia.
Wymiana akumulatora
Akumulator jest wymienny, ale nie należy demontować lampy samodzielnie. Skontaktuj się z dystrybutorem w celu uzyskania poprawnego zestawu baterii.
Przed użyciem
- Naładuj panel słoneczny w pełnym słońcu przez 8-9 godzin.
- Sprawdź, czy masz klucz imbusowy do regulacji uchwytu.
- Upewnij się, że miejsce montażu zapewnia dostęp do światła słonecznego (najlepiej skierowane na południe).
Parametry w praktyce
- Zasięg czujnika ruchu
- Do 26 stóp (ok. 8 metrów) w zakresie 180 stopni.
- Czas ładowania
- Około 7 godzin przy nasłonecznieniu 1000W/m².
Ilustracje i schematy
- Instrukcja zawiera schematy montażu na ścianie oraz na słupie (okrągłym i kwadratowym).
- Dostępny jest schemat ustawienia kąta panelu słonecznego w zależności od szerokości geograficznej.
Zgodność modelu
- Słupy okrągłe: średnica 1,6–2,4 cala.
- Słupy kwadratowe: bok 1,2–1,6 cala.
