Instrukcja montażu lampy zewnętrznej Hinkley 2563

Praktyczny przewodnik montażu i konserwacji lampy zewnętrznej Hinkley 2563. Dowiedz się, jak bezpiecznie podłączyć przewody, wymienić szybę oraz zamontować oprawę na słupku.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i konserwacji lamp zewnętrznych Hinkley (modele 2560, 2561, 2562, 2563, 2564, 2565). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne. W przypadku konieczności wykonania nowej instalacji elektrycznej, należy skonsultować się z wykwalifikowanym elektrykiem lub lokalnymi władzami w celu spełnienia wymogów prawnych.

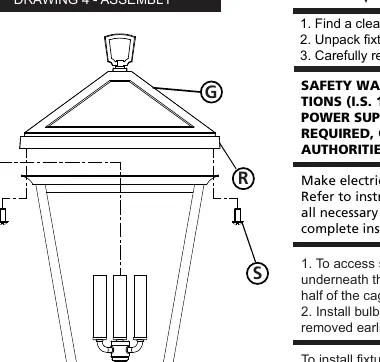

Schemat montażu i dostępu do gniazd żarówek
Schemat montażu i dostępu do gniazd żarówek

Montaż na słupku

Instalacja lampy na słupku wymaga wykonania połączeń elektrycznych przed ostatecznym zamocowaniem oprawy:

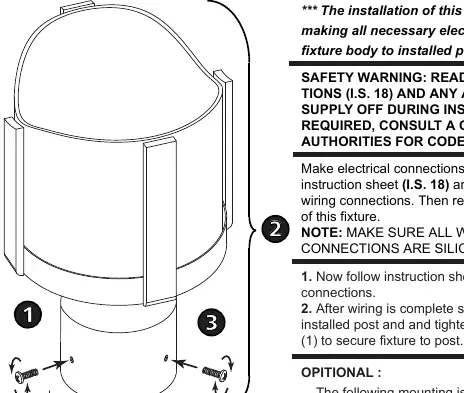

Schemat montażu na słupku (Drawing 1)
Schemat montażu na słupku (Drawing 1)
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
  1. Wyłącz zasilanie.
  2. Wykonaj połączenia elektryczne zgodnie z instrukcją (I.S. 18).
  3. Nasunąć łącznik słupkowy (1) korpusu lampy (2) na zainstalowany słupek.
  4. Dokręcić trzy śruby maszynowe (3) w łączniku, aby zabezpieczyć lampę.

Opcjonalnie (zalecane w miejscach narażonych na silny wiatr):

  • Ustaw korpus lampy w pożądanej pozycji i zaznacz miejsca otworów montażowych.
  • Zdejmij lampę, wywierć otwory wiertłem #29 (3.5mm) i nagwintuj je gwintownikiem 8-32 UNC.
  • Po wykonaniu połączeń elektrycznych, nasuń lampę na słupek i przykręć ją śrubami w przygotowane otwory.
  • Jeśli słupek ma cienkie ścianki (2mm lub mniej), użyj wkrętów do blachy ze stali nierdzewnej #8 zamiast śrub maszynowych.

Wymiana szyb

Instrukcja obejmuje wymianę szyb w górnej i dolnej części oprawy:

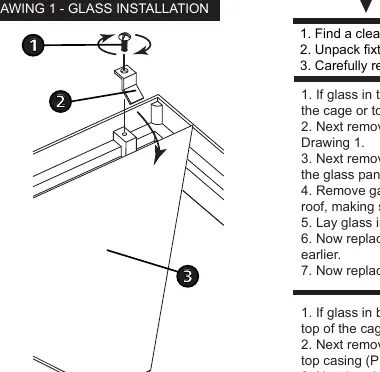

Schemat wymiany szyb (Drawing 1)
Schemat wymiany szyb (Drawing 1)
  • Górna część: Zdejmij dolną połowę klatki lub dach (zależnie od modelu). Odkręć śrubę (1) trzymającą klips szyby (2). Wyjmij szybę (3) wraz z uszczelką silikonową. Włóż nową szybę, upewniając się, że górna krawędź znajduje się za wypustką (T) w dachu. Zabezpiecz klipsami i śrubami.
  • Dolna część: Zdejmij górną część klatki. Odkręć cztery śruby (S) w rogach górnej obudowy klatki (P) i zdejmij ją. Odgnij klipsy (C), aby wyjąć szybę (G). Włóż nową szybę, dopasowując ją do wycięcia (N) w metalowej opasce (M). Zabezpiecz klipsami i przykręć obudowę.

Podłączenie elektryczne

Wszystkie połączenia elektryczne muszą być wykonane zgodnie z instrukcją I.S. 18:

  • Połącz przewód zasilający dodatni (A) z przewodem lampy (B) za pomocą złączki typu twist-on.
  • Połącz przewód zasilający ujemny (C) z przewodem lampy (D).
  • Podłącz przewód uziemiający (E) zgodnie z instrukcją dla danego typu montażu (Flush, Chain, Post).
  • Ważne: Wszystkie nakrętki przewodów użyte do połączeń elektrycznych muszą być wypełnione silikonem.
  • W przypadku montażu ściennego, uszczelnij przestrzeń między płytą montażową a ścianą za pomocą uszczelniacza (caulk), aby zapobiec przedostawaniu się wody do puszki elektrycznej.
