Instrukcja obsługi reflektora punktowego Hinkley 1535 Hardy Island
Szybki przewodnik instalacji i obsługi reflektora punktowego Hinkley 1535 Hardy Island. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody 12V i zainstalować żarówkę MR16.
Spis treści
Najważniejsze informacje z instrukcji
Reflektor Hinkley 1535 jest przeznaczony wyłącznie do systemów oświetlenia krajobrazowego o napięciu 12V. Podłączenie do innych systemów może spowodować przedwczesną awarię lub nieprawidłowe działanie urządzenia. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest odłączone.
Montaż reflektora
Montaż urządzenia odbywa się za pomocą dołączonej szpilki (ground stake):
- Znajdź czyste miejsce do pracy.
- Przeprowadź przewód z reflektora przez otwór montażowy w górnej części szpilki.
- Przykręć reflektor do szpilki, aż będzie ściśle przylegał do podstawy trzonka.
Podłączenie elektryczne
Do połączenia przewodów reflektora z głównym przewodem zasilającym należy użyć dołączonych nakrętek wypełnionych silikonem. Nakrętki te są przeznaczone do jednorazowego użytku. Pojemność nakrętki pozwala na połączenie 2 przewodów 18 AWG oraz 2 przewodów 12 AWG.
Instalacja żarówki MR16
Urządzenie wymaga żarówki MR16 (brak w zestawie). Aby ją zainstalować:
- Zwolnij osłonę (cowel) i usuń pokrętło.
- Umieść żarówkę w gnieździe. Zatrzaski powinny zablokować żarówkę na miejscu.
- Załóż z powrotem osłonę i dokręć pokrętło.
- Włącz zasilanie.
Bezpieczeństwo i ostrzeżenia
- Lampa szybko się nagrzewa. Nie dotykaj soczewki, osłony ani obudowy podczas pracy.
- Trzymaj lampę z dala od materiałów łatwopalnych.
- Nie używaj reflektora z brakującą lub uszkodzoną osłoną.
- Nie instaluj reflektorów w odległości mniejszej niż 3 metry od basenu, spa lub fontanny.
- Główny przewód zasilający powinien być zakopany na głębokość mniejszą niż 15,2 cm (6 cali).
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Niedziałające oświetlenie
Sprawdź połączenie z transformatorem oraz czy nakrętki silikonowe zostały poprawnie zaciśnięte na przewodach.
Przedwczesna awaria urządzenia
Upewnij się, że system zasilania jest zgodny z Hinkley 12V. Podłączenie do innych systemów może uszkodzić reflektor.
Przed użyciem
- Znajdź czyste miejsce do pracy
- Odłącz zasilanie przed instalacją lub serwisem
- Przygotuj żarówkę MR16 (brak w zestawie)
- Upewnij się, że masz dostęp do głównego przewodu zasilającego 12V
Parametry w praktyce
- 18 AWG / 12 AWG
- Dopuszczalna średnica przewodów dla dołączonych nakrętek silikonowych
- 6 cali (15,2 cm)
- Maksymalna głębokość zakopania przewodu zasilającego
Ilustracje i schematy

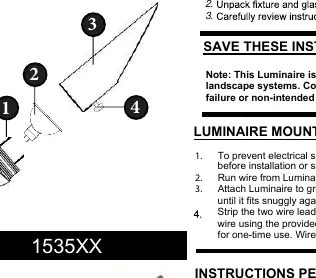

- Schemat przedstawia montaż reflektora na szpilce wbijanej w ziemię
- Rysunek pokazuje sposób otwarcia obudowy (cowel) i montażu żarówki MR16 w gnieździe
Zgodność modelu
- Wymaga systemu oświetlenia krajobrazowego 12V zatwierdzonego przez Hinkley
- Nie instalować w odległości mniejszej niż 3 metry od basenu, spa lub fontanny
