Instrukcja montażu oświetlenia schodowego Hinkley 1553BZ Taper
Szybki przewodnik instalacji oświetlenia schodowego Hinkley 1553BZ Taper. Dowiedz się, jak poprawnie zamontować oprawę, podłączyć zasilanie 9-15V AC i zabezpieczyć przewody zgodnie z zaleceniami producenta.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa oświetleniowa Hinkley 1553BZ Taper to niskonapięciowe oświetlenie schodowe przeznaczone do montażu zewnętrznego. Urządzenie wymaga zasilania prądem zmiennym (AC) o napięciu 9-15V. Instalacja wymaga użycia dołączonego szablonu montażowego oraz zabezpieczenia połączeń elektrycznych za pomocą dołączonego kleju silikonowego.
Montaż oprawy
Przed przystąpieniem do montażu należy użyć dołączonego szablonu, aby wyznaczyć miejsca wiercenia na powierzchni montażowej.
- Użyj szablonu w miejscu, gdzie oprawa ma zostać zamontowana.
- Wywierć otwory pilotowe za pomocą wiertła o średnicy 3/32 cala w zaznaczonych punktach.
- Wkręć wkręty z łbem krzyżakowym #6 tak, aby podstawa łba wkręta znajdowała się 3/16 cala od powierzchni montażowej.
- Jeśli przewody mają przechodzić przez powierzchnię montażową, wywierć otwór zgodnie z oznaczeniem na szablonie.
Podłączenie elektryczne
Oprawa wymaga zasilania 9-15V AC. W zestawie znajdują się dwie nakrętki przewodowe oraz klej silikonowy.
- Podłącz jeden z przewodów oprawy do przewodu fazowego zasilania, a drugi do przewodu neutralnego.
- Przed nakręceniem nakrętek przewodowych na przewody, nałóż klej silikonowy do wnętrza nakrętki.
Wymagania dotyczące kabli
Główny kabel niskiego napięcia z transformatora musi spełniać następujące warunki:
- Musi być chroniony poprzez poprowadzenie w bliskiej odległości od oprawy lub konstrukcji budynku (np. domu lub tarasu).
- Nie może być zakopywany, z wyjątkiem odcinka o maksymalnej długości 6 cali (15,2 cm) w celu podłączenia do głównego kabla niskiego napięcia.
- Długość kabla powinna być przycięta tak, aby łączył się ze złączem w odległości do 6 cali (15,2 cm) od konstrukcji budynku lub oprawy.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Oświetlenie nie świeci po instalacji
Sprawdź, czy napięcie wejściowe wynosi 9-15V AC i czy połączenia przewodów zostały poprawnie zabezpieczone klejem silikonowym wewnątrz nakrętek.
Trudności z dopasowaniem wkrętów montażowych
Upewnij się, że podstawa łba wkręta znajduje się dokładnie 3/16 cala od powierzchni montażowej, aby zapewnić prawidłowe osadzenie oprawy.
Przed użyciem
- Upewnij się, że posiadasz transformator niskiego napięcia (9-15V AC).
- Przygotuj wiertarkę z wiertłem 3/32 cala.
- Przygotuj wkręty z łbem krzyżakowym #6.
- Sprawdź, czy miejsce montażu jest odpowiednie dla oprawy zewnętrznej.
- Upewnij się, że masz dostęp do kleju silikonowego (dołączonego do zestawu).
Parametry w praktyce
- 6 cali (15,2 cm)
- Maksymalna długość kabla, która może być zakopana w ziemi.
Ilustracje i schematy

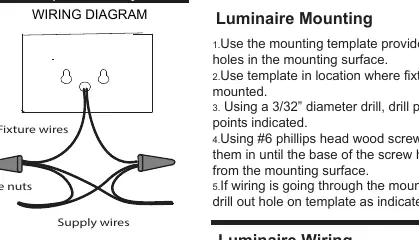

- Schemat połączeń pokazuje sposób łączenia przewodów oprawy z przewodami zasilającymi za pomocą nakrętek przewodowych.
- Rysunek techniczny przedstawia wymiary montażowe: 4.50 cala szerokości, 3.00 cala wysokości oraz rozstaw otworów 3.625 cala.
Zgodność modelu
- Przeznaczone do użytku w miejscach wilgotnych (Wet Location Use).
- Wymaga zewnętrznego transformatora niskiego napięcia.
