Instrukcja montażu oświetlenia punktowego Hinkley Dot 15074SS
Szybki przewodnik montażu oświetlenia punktowego Hinkley Dot 15074SS. Dowiedz się, jak bezpiecznie zainstalować oprawę w trzech różnych konfiguracjach oraz jak prawidłowo podłączyć przewody w systemach 12V.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu oświetlenia punktowego z serii Hinkley Dot (modele 15074/15084). Produkt przeznaczony jest wyłącznie do systemów zasilania 12V. Instalacja wymaga wyłączenia zasilania oraz odpowiedniego przygotowania przewodów. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia i miejsce do pracy.
Bezpieczeństwo
UWAGA: Przed rozpoczęciem instalacji należy bezwzględnie wyłączyć zasilanie elektryczne. Jeśli wymagane jest wykonanie nowej instalacji elektrycznej, należy skonsultować się z wykwalifikowanym elektrykiem lub lokalnym urzędem w celu sprawdzenia wymogów prawnych i budowlanych.
Metody montażu
Oprawa Hinkley Dot oferuje trzy sposoby montażu:
- Opcja 1 (Montaż powierzchniowy): Wymaga wywiercenia otworu o głębokości co najmniej 1/4 cala (ok. 6 mm) przy użyciu wiertła 1 cal.
- Opcja 2 (Montaż w betonie): Wymaga użycia rury PVC SCH40 o średnicy 1 cal, przyciętej na długość 4,5 cala lub więcej, przed osadzeniem oprawy.
- Opcja 3 (Montaż w tulei): Wykorzystuje dołączoną tuleję z PVC (extrudowane PVC) do osadzenia w ścianie lub podłożu.
Instrukcja podłączenia elektrycznego
Aby prawidłowo podłączyć oprawę, wykonaj następujące kroki:
- Usuń nadmiar przewodu.
- Użyj odpowiedniego narzędzia, aby zdjąć zewnętrzną izolację kabla i odsłonić przewody dodatni (czarny) oraz ujemny (biały).
- Zdejmij izolację z końcówek przewodów (3) oprawy.
- Połącz przewody oprawy z głównym przewodem zasilającym, używając dołączonych nakrętek silikonowych. Nakrętki te są przeznaczone do jednorazowego użytku.
- Umieść obudowę oprawy (2) oraz przednią osłonę w tulei montażowej (4), rurze PVC lub otworze w ścianie.
Dane techniczne i uwagi
Do jednej jednostki zasilającej lub transformatora można podłączyć wiele opraw. Należy zawsze sprawdzać specyfikację transformatora pod kątem maksymalnego dopuszczalnego obciążenia. Pojemność dołączonych nakrętek silikonowych wynosi: 2 sztuki 18 AWG lub 2 sztuki 12 AWG.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Brak zasilania po montażu
Sprawdź, czy połączenia przewodów zostały wykonane poprawnie za pomocą dołączonych nakrętek silikonowych i czy transformator nie jest przeciążony.
Trudności z montażem w betonie
Upewnij się, że rura PVC SCH40 została przycięta na odpowiednią długość (minimum 4,5 cala) przed osadzeniem oprawy.
Przed użyciem
- Wyłącz główne zasilanie elektryczne.
- Przygotuj narzędzia do wiercenia i zdejmowania izolacji.
- Upewnij się, że system zasilania to 12V.
- Sprawdź, czy posiadasz odpowiednią tuleję lub rurę PVC dla wybranej metody montażu.
Parametry w praktyce
- System zasilania
- Produkt wymaga zasilania 12V.
- Pojemność nakrętek
- Dołączone nakrętki silikonowe obsługują maksymalnie 2 przewody 18 AWG lub 2 przewody 12 AWG.
Ilustracje i schematy
- Opcja 1: Montaż powierzchniowy w ścianie o grubości min. 1/4 cala.
- Opcja 2: Montaż w betonie z użyciem rury PVC 1 cal.
- Opcja 3: Montaż z użyciem dołączonej tulei PVC.

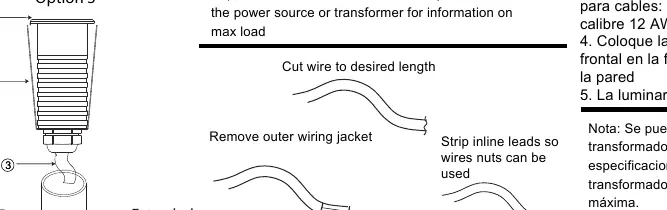

- Schemat okablowania: Instrukcja przycinania przewodu i zdejmowania izolacji przed połączeniem.
Zgodność modelu
- Produkt przeznaczony wyłącznie do systemów 12V.
- Nakrętki silikonowe są jednorazowe.
