Instrukcja montażu reflektora punktowego Hinkley 1536LL

Najważniejsze informacje z instrukcji

Reflektor punktowy Hinkley 1536LL jest przeznaczony do pracy w systemach oświetlenia krajobrazowego o napięciu 12 V. Użycie innych systemów zasilania może prowadzić do przedwczesnej awarii urządzenia lub nieprawidłowego działania. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub serwisowych należy bezwzględnie odłączyć zasilanie transformatora.

Montaż w gruncie

Standardowy montaż odbywa się przy użyciu dołączonego palika (szpilki) wbijanego w ziemię:

1. Znajdź odpowiednie miejsce do instalacji.
2. Przeciągnij przewód zasilający reflektora przez otwór montażowy znajdujący się w górnej części palika.
3. Przykręć reflektor do palika, wkręcając go w otwór montażowy, aż będzie ściśle przylegał do dolnej części trzonu.
4. Umieść palik w wybranym miejscu i wbij go w ziemię tak, aby kołnierz palika znajdował się na równi z poziomem gruntu.

Okablowanie

Podłączenie do głównej linii zasilającej musi spełniać następujące wymogi:

• Przewód główny powinien być zabezpieczony poprzez poprowadzenie go w bliskiej odległości od oprawy lub wzdłuż konstrukcji budynku (np. domu lub tarasu).
• Główny przewód wtórny jest przeznaczony do płytkiego zakopania (na głębokość mniejszą niż 15,2 cm).
• Połączenie z głównym kablem niskiego napięcia powinno znajdować się w odległości do 15,2 cm od konstrukcji budynku lub oprawy oświetleniowej.
• Do połączenia dwóch przewodów reflektora z głównym przewodem zasilającym należy użyć dostarczonych nakrętek wypełnionych silikonem.

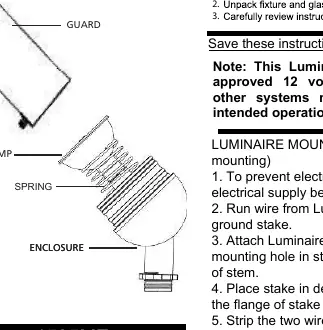

Instalacja źródła światła

Aby zamontować lub wymienić żarówkę:

1. Umieść sprężynę po tylnej stronie żarówki.
2. Ściśnij sprężynę i zabezpiecz ruchome gniazdo na stykach żarówki.
3. Umieść żarówkę wraz ze sprężyną w podstawie.
4. Nałóż osłonę (cowl) i zabezpiecz ją za pomocą śruby motylkowej.
