Instrukcja obsługi lampy ogrodowej Hinkley 15030OZ-LL Freeport
Szybki przewodnik po instalacji i podłączeniu lampy ogrodowej Hinkley 15030OZ-LL. Dowiedz się, jak bezpiecznie zamontować oprawę, wykonać okablowanie niskonapięciowe i dobrać odpowiedni przekrój przewodu.
Spis treści
Najważniejsze informacje z instrukcji
Lampa Hinkley 15030OZ-LL jest przeznaczona wyłącznie do systemów oświetlenia krajobrazowego o napięciu 12 V. Podłączenie do innych systemów może spowodować przedwczesną awarię lub nieprawidłowe działanie urządzenia. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub serwisowych należy bezwzględnie odłączyć zasilanie od transformatora.
Montaż oprawy
Montaż lampy typu "path light" odbywa się bezpośrednio w podłożu za pomocą dołączonej szpilki (stake). Postępuj zgodnie z poniższymi krokami:
- Odłącz zasilanie elektryczne.
- Przeciągnij przewód zasilający przez otwór montażowy w górnej części szpilki.
- Przykręć oprawę do szpilki, aż będzie stabilnie osadzona na trzonie.
- Umieść szpilkę w wybranym miejscu i wbij ją w ziemię tak, aby kołnierz szpilki znajdował się na równi z powierzchnią gruntu.
- Zdejmij izolację z dwóch przewodów lampy i połącz je z głównym przewodem zasilającym za pomocą dołączonej nakrętki wypełnionej silikonem. Nakrętki te są przeznaczone do jednorazowego użytku.
Instalacja elektryczna i okablowanie
Do instalacji należy użyć odpowiedniego przewodu niskonapięciowego (typu SPT-1, SPT-2 lub innego dwużyłowego przewodu w izolacji bez uziemienia). Nie należy podłączać przewodu uziemiającego.
- Brak polaryzacji: Przewody lampy można łączyć z przewodem zasilającym dowolnie (brak polaryzacji).
- Łączenie wielu opraw: W przypadku instalacji więcej niż jednej lampy, należy połączyć dwa zestawy przewodów SPT z przewodami lampy.
- Zabezpieczenie połączeń: Otwarte końce złączy należy zabezpieczyć uszczelniaczem silikonowym, aby zapewnić wodoszczelność.
- Odciążenie przewodu (Strain relief): Wszystkie przewody należy spiąć opaską zaciskową w odległości 2,5 do 5 cm (1"-2") od nakrętek, aby zapobiec naprężeniom na połączeniach.

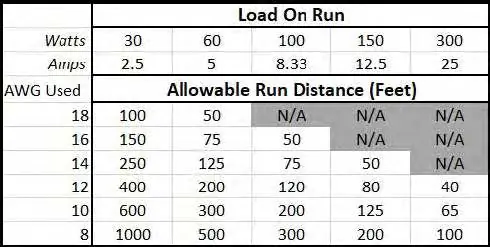

Tabela spadku napięcia
Dobór przekroju przewodu (AWG) zależy od całkowitej długości instalacji oraz łącznego obciążenia (watów/amperów). Należy korzystać z tabeli spadku napięcia dla 12V, aby uniknąć problemów z jasnością świecenia.
Bezpieczeństwo
- Lampa nagrzewa się bardzo szybko. Nie dotykaj soczewki, osłony ani obudowy podczas pracy.
- Nie używaj lampy bez zamontowanej osłony (shield).
- Trzymaj lampę z dala od materiałów łatwopalnych.
- Wszelkie prace serwisowe wykonuj tylko przy wyłączonym zasilaniu.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Lampa nie świeci lub świeci słabo
Sprawdź połączenia elektryczne oraz czy przekrój przewodu (AWG) jest odpowiedni dla długości instalacji i obciążenia zgodnie z tabelą spadku napięcia.
Ryzyko awarii systemu
Upewnij się, że system jest zasilany napięciem 12V i nie jest podłączony do niekompatybilnych systemów zasilania.
Przed użyciem
- Odłącz zasilanie przed instalacją.
- Przygotuj przewód typu SPT-1, SPT-2 lub inny dwużyłowy bez uziemienia.
- Upewnij się, że posiadasz uszczelniacz silikonowy do zabezpieczenia złączy.
- Sprawdź, czy oprawa posiada kompletną osłonę (shield).
- Przygotuj opaski zaciskowe do zabezpieczenia przewodów.
Ilustracje i schematy
- Rysunek 1: Schemat podłączenia pojedynczej oprawy.
- Rysunek 2: Schemat podłączenia wielu opraw w systemie.
- Rysunek 3: Instrukcja użycia opaski zaciskowej jako odciążenia przewodu.
Zgodność modelu
- Tylko do systemów 12V.
- Nie podłączać przewodu uziemiającego.
- Nakrętki wypełnione silikonem są jednorazowe.
