Instrukcja obsługi soundbara Xiaomi Soundbar 2.0ch

Szybki przewodnik po instalacji, obsłudze i montażu ściennym soundbara Xiaomi Soundbar 2.0ch (model MDZ-34-DB). Dowiedz się, jak podłączyć urządzenie, sparować Bluetooth i korzystać z przycisków sterujących.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Soundbar Xiaomi 2.0ch łączy się z telewizorem przez kabel S/PDIF lub optyczny, a z urządzeniami mobilnymi przez Bluetooth. Montaż ścienny wymaga wywiercenia otworów w rozstawie 729 mm. str. 1, 2, 3

Najważniejsze czynności

  • Parowanie Bluetooth str. 2
  • Montaż ścienny str. 2, 3

Pierwsze uruchomienie

  • Podłącz zasilanie, podłącz kabel S/PDIF do TV, włącz urządzenie przyciskiem zasilania. str. 1

Problemy i rozwiązania

Brak parowania

Wyczyść rekordy parowania długim naciśnięciem przycisków + i Source.

str. 2

Konserwacja i reset

  • Wyczyść rekordy parowania długim naciśnięciem przycisków + i Source. str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Model MDZ-34-DB Oznaczenie modelu str. 3
Wymiary 780 x 64 x 63 mm Wymiary fizyczne str. 3

Gdzie szukać w PDF

  • Instrukcja instalacji i akcesoria str. 1
  • Obsługa, przyciski i montaż ścienny str. 2
  • Dane techniczne i gwarancja str. 3
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat podłączenia soundbara do telewizora Strona 1 Przyciski i porty soundbara Strona 2 Wskaźniki LED Strona 2

Najważniejsze informacje z instrukcji

Soundbar Xiaomi 2.0ch (model MDZ-34-DB) to kompaktowe urządzenie audio przeznaczone do poprawy jakości dźwięku telewizora. Instrukcja obejmuje proces instalacji, montażu ściennego oraz obsługę połączeń przewodowych i bezprzewodowych.

Elementy zestawu

  • Soundbar
  • Kabel zasilający
  • Kabel S/PDIF
  • 2x podkładki EVA
  • 2x śruby i 2x kołki rozporowe

Podłączenie i instalacja

Aby podłączyć soundbar do telewizora:

Schemat podłączenia soundbara do telewizora
Schemat podłączenia soundbara do telewizora
  1. Użyj kabla S/PDIF lub optycznego, aby połączyć soundbar z telewizorem.
  2. W ustawieniach telewizora ustaw wyjście dźwięku na S/PDIF.
  3. Podłącz kabel zasilający do urządzenia i gniazdka elektrycznego.
  4. Włącz urządzenie, naciskając i przytrzymując przycisk zasilania.

Obsługa i sterowanie

Urządzenie posiada przyciski sterujące na obudowie:

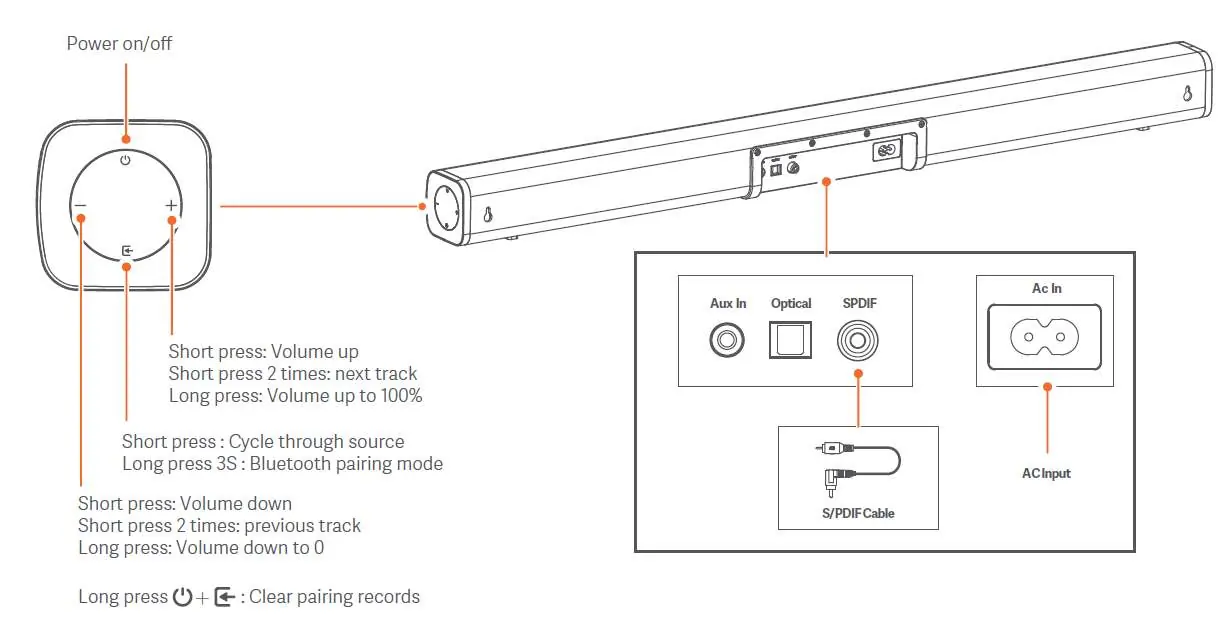

Przyciski i porty soundbara
Przyciski i porty soundbara
Wskaźniki LED
Wskaźniki LED
  • Zasilanie: Włączanie/wyłączanie urządzenia.
  • Głośność: Krótkie naciśnięcie przycisków + lub - reguluje głośność. Długie naciśnięcie ustawia głośność na 100% lub 0.
  • Źródło: Krótkie naciśnięcie przełącza źródła dźwięku.
  • Bluetooth: Długie naciśnięcie przycisku źródła (3s) aktywuje tryb parowania. Dioda LED zacznie migać. Wybierz "Xiaomi Soundbar 2.0" w ustawieniach telefonu.
  • Resetowanie parowania: Długie naciśnięcie przycisków + oraz źródła jednocześnie czyści historię parowania.

Montaż na ścianie

  1. Wyznacz dwa punkty na ścianie w rozstawie 729 mm.
  2. Wywierć otwory w zaznaczonych miejscach.
  3. Włóż kołki rozporowe, wkręć śruby przez podkładki EVA.
  4. Zawieś soundbar na śrubach.

Dane techniczne

  • Model: MDZ-34-DB
  • Wymiary: 780 x 64 x 63 mm
  • Moc RMS: 12 W x 2
  • Pasmo przenoszenia: 70 Hz - 20 kHz
  • Bluetooth: Wersja 5.3
  • Temperatura pracy: do 45 °C

Informacje o producencie

Xiaomi Inc.

Profil marki
Strona producenta https://www.mi.com/pl/ Wsparcie https://www.mi.com/pl/support/ Manuale producenta https://www.mi.com/pl/support/

Praktyczna pomoc

Typowe problemy

Brak dźwięku po podłączeniu S/PDIF

Upewnij się, że w ustawieniach telewizora wybrano wyjście S/PDIF.

Nie można sparować urządzenia Bluetooth

Upewnij się, że soundbar jest w trybie parowania (dioda miga). Jeśli problem nadal występuje, wyczyść rekordy parowania, przytrzymując przyciski + i źródła.

Przed użyciem

  • Sprawdź zawartość opakowania
  • Wybierz miejsce montażu (min. 20 cm od ciała użytkownika)
  • Przygotuj wiertarkę do montażu ściennego
  • Upewnij się, że gniazdko elektryczne jest łatwo dostępne

Parametry w praktyce

Bluetooth 5.3
Wersja standardu bezprzewodowego zapewniająca stabilne połączenie

Ilustracje i schematy

  • Schemat montażu ściennego pokazuje rozstaw otworów 729 mm
  • Schemat portów pokazuje wejścia Aux In, Optical, SPDIF oraz AC In

Zgodność modelu

  • Urządzenie wymaga łatwo dostępnego gniazdka elektrycznego
  • Zalecana odległość od ciała użytkownika podczas pracy to min. 20 cm
