Instrukcja montażu grzejnika dekoracyjnego XIMAX 1023BTU

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu i eksploatacji grzejników dekoracyjnych XIMAX. Instalacja musi zostać przeprowadzona przez wykwalifikowanego hydraulika lub specjalistę. Grzejniki są przeznaczone wyłącznie do zamkniętych systemów centralnego ogrzewania. Przed przystąpieniem do prac należy sprawdzić kompletność zestawu oraz upewnić się, że ściana jest odpowiednia do montażu (dostarczone kołki są przeznaczone tylko do murów pełnych).

Elementy zestawu

• Grzejnik
• Odpowietrznik (A)
• Korek zaślepiający (B)
• 4 kołki rozporowe do muru (C)
• 4 śruby (D)
• 4 podkładki (E)
• 4 wsporniki ścienne

Montaż i instalacja

1. Przygotuj niezbędne narzędzia: wiertarkę, wiertło, miarkę, śrubokręt krzyżakowy i płaski oraz klucz.
2. Upewnij się, że w miejscu wiercenia nie przebiegają przewody wodne, elektryczne ani gazowe.
3. Zachowaj minimalny odstęp 150 mm między podłogą a dolną krawędzią grzejnika dla zapewnienia prawidłowej cyrkulacji powietrza.
4. Wywierć 4 otwory o głębokości ok. 60 mm i średnicy 8 mm, korzystając z wymiarów podanych w tabeli montażowej.
5. Zamontuj wsporniki, uważając, aby nie dokręcać śrub zbyt mocno.
6. Jeśli grzejnik posiada przegrodę (baffle), upewnij się, że jest ona skierowana w dół (sprawdź oznaczenia na grzejniku).
7. Zawieś grzejnik na wspornikach.
8. Zamontuj odpowietrznik i korek w górnych otworach gwintowanych.

Podłączenie i pierwsze uruchomienie

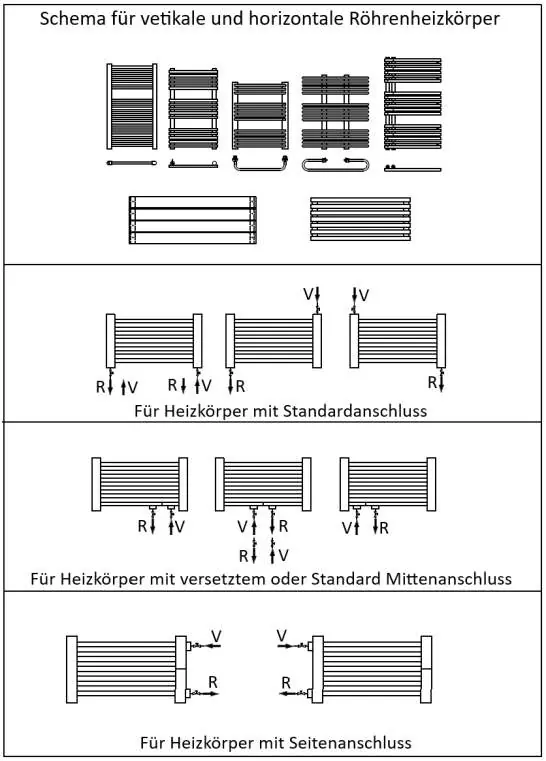

Podłącz zasilanie i powrót do wybranych przyłączy, stosując taśmę PTFE lub podobny produkt uszczelniający. Po instalacji system musi zostać dokładnie przepłukany, aby usunąć zanieczyszczenia. Podczas napełniania zaleca się dodanie inhibitora korozji.

Procedura napełniania i odpowietrzania:

• Otwórz odpowietrznik.
• Lekko otwórz zawór wlotowy (ok. 10%), pozostawiając wylotowy zamknięty.
• Napełniaj system powoli.
• Po napełnieniu zamknij odpowietrznik, otwórz całkowicie oba zawory i uruchom system na 2 godziny.
• Ponownie zamknij zawory i otwórz odpowietrznik, aby usunąć pozostałe powietrze.

Konserwacja

Grzejnik należy czyścić wyłącznie miękką, wilgotną szmatką. Nie używaj szorstkich myjek, środków ściernych ani chemicznych środków czyszczących.

Rozwiązywanie problemów

• Jeśli grzejnik nie grzeje równomiernie, odpowietrz go ponownie.
• Jeśli problem nie ustępuje, możliwe, że grzejnik został zamontowany odwrotnie (sprawdź położenie przegrody) lub system wymaga zrównoważenia.
• W przypadku grzejników elektrycznych, przy pierwszym użyciu może wystąpić niewielki wyciek z zaworu ciśnieniowego – jest to zjawisko normalne.
