Instrukcja montażu grzejnika dekoracyjnego XIMAX 1072BTU

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu i eksploatacji grzejników dekoracyjnych XIMAX. Instalacja musi zostać przeprowadzona przez wykwalifikowanego hydraulika lub specjalistę. Grzejniki przeznaczone są wyłącznie do zamkniętych systemów centralnego ogrzewania. Przed przystąpieniem do prac należy sprawdzić kompletność zestawu oraz upewnić się, że w ścianie nie znajdują się ukryte przewody instalacyjne.

Elementy zestawu

• 1x grzejnik
• 1x odpowietrznik (A)
• 1x korek zaślepiający (B)
• 4x kołek rozporowy do muru (C)
• 4x śruba (D)
• 4x podkładka (E)
• 4x wspornik ścienny

Instrukcja montażu

1. Wywierć 4 otwory o głębokości ok. 60 mm i średnicy 8 mm, korzystając z wymiarów podanych w tabeli montażowej.
2. Umieść kołki rozporowe (C) w otworach (tylko w ścianach murowanych).
3. Przymocuj wsporniki do ściany za pomocą śrub (D) i podkładek (E). Nie dokręcaj śrub zbyt mocno.
4. Jeśli grzejnik posiada przegrodę (baffle), upewnij się, że jest ona skierowana w dół.
5. Zawieś grzejnik na wspornikach.
6. Zamontuj odpowietrznik (A) i korek (B) w górnych otworach gwintowanych.

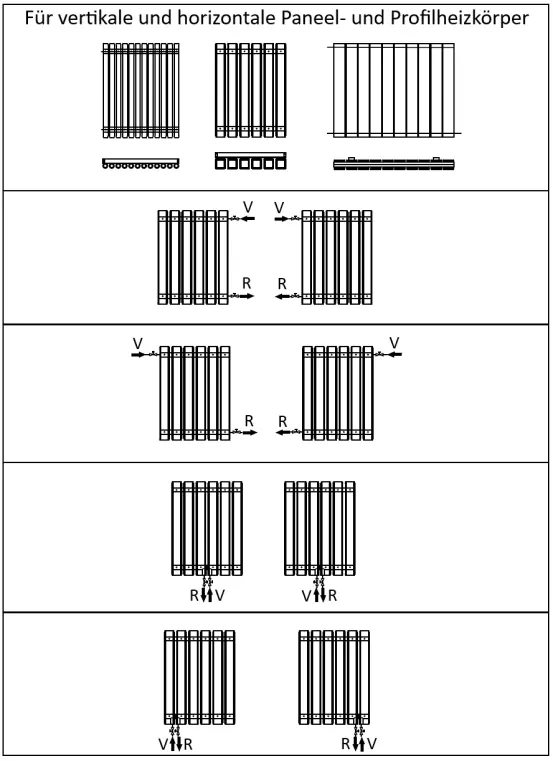

7. Podłącz zasilanie i powrót, uszczelniając gwinty taśmą PTFE.

Pierwsze uruchomienie i odpowietrzanie

1. Otwórz odpowietrznik.
2. Lekko otwórz zawór wlotowy (ok. 10%), pozostawiając zawór wylotowy zamknięty.
3. Pozwól systemowi powoli napełnić grzejnik.
4. Po napełnieniu zamknij odpowietrznik.
5. Otwórz całkowicie oba zawory i uruchom system na około 2 godziny.
6. Zamknij oba zawory, otwórz odpowietrznik i wypuść pozostałe powietrze.

Konserwacja i bezpieczeństwo

Po instalacji system musi zostać dokładnie przepłukany, aby usunąć zanieczyszczenia. Zaleca się stosowanie inhibitora korozji w celu ochrony przed rdzą i osadzaniem się kamienia. Grzejnik należy czyścić wyłącznie miękką, wilgotną szmatką; nie używać środków ściernych ani chemicznych.

Rozwiązywanie problemów

Jeśli grzejnik nie grzeje równomiernie, należy go ponownie odpowietrzyć. Jeśli problem nie ustępuje, możliwe, że grzejnik został zamontowany odwrotnie (sprawdź położenie przegrody) lub system wymaga zrównoważenia hydraulicznego.
