Instrukcja montażu grzejników dekoracyjnych Ximax
Szybki przewodnik instalacji i obsługi grzejników dekoracyjnych Ximax. Dowiedz się, jak poprawnie zamontować, podłączyć, napełnić i odpowietrzyć grzejnik oraz rozwiązać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu, podłączenia i konserwacji grzejników dekoracyjnych Ximax. Grzejniki te są przeznaczone do pracy w zamkniętych systemach centralnego ogrzewania. Instalacja musi zostać przeprowadzona przez wykwalifikowanego hydraulika lub specjalistę. Przed rozpoczęciem prac należy sprawdzić zawartość opakowania oraz upewnić się, że ściana jest odpowiednia do montażu (dostarczone kołki są przeznaczone wyłącznie do murów pełnych).
Przygotowanie do montażu
Przed przystąpieniem do instalacji należy przygotować niezbędne narzędzia: śrubokręt krzyżakowy, śrubokręt płaski, miarkę, wiertarkę oraz wiertło. Upewnij się, że w miejscu wiercenia nie przebiegają ukryte przewody wodne, elektryczne ani gazowe. Odległość między podłogą a dolną krawędzią grzejnika powinna wynosić co najmniej 150 mm, aby zapewnić prawidłową cyrkulację powietrza.
Instrukcja montażu krok po kroku
- Wywierć 4 otwory zgodnie z wymiarami podanymi w tabeli wymiarów montażowych (głębokość ok. 60 mm, średnica 8 mm).
- Umieść kołki rozporowe w otworach (tylko w ścianach pełnych).
- Przymocuj wsporniki ścienne za pomocą śrub i podkładek. Nie dokręcaj śrub zbyt mocno.
- Sprawdź, czy grzejnik posiada przegrodę (baffle). Jeśli tak, musi ona znajdować się na dole. Jeśli rury są drożne, kierunek montażu jest uniwersalny.
- Zawieś grzejnik na wspornikach.
- Zamontuj zawór odpowietrzający oraz korek zaślepiający w górnych otworach gwintowanych.
Podłączenie i uruchomienie
Podłącz zasilanie i powrót do wybranych przyłączy grzejnika za pomocą odpowiednich zaworów (brak w zestawie). Uszczelnij gwinty, używając taśmy PTFE lub podobnego produktu. Po instalacji system musi zostać dokładnie przepłukany, aby usunąć zanieczyszczenia, a następnie całkowicie odpowietrzony. Zaleca się dodanie inhibitora korozji do systemu grzewczego.
Napełnianie i odpowietrzanie
Aby poprawnie napełnić grzejnik: otwórz zawór odpowietrzający, lekko otwórz zawór wlotowy (ok. 10%), pozostawiając wylotowy zamknięty. Pozwól systemowi powoli napełnić grzejnik. Po napełnieniu zamknij odpowietrznik, otwórz całkowicie oba zawory i uruchom system na 2 godziny. Następnie ponownie zamknij zawory i otwórz odpowietrznik, aby usunąć pozostałe powietrze.
Konserwacja i czyszczenie
Grzejnik należy czyścić wyłącznie miękką, wilgotną szmatką. Nie używaj szorstkich myjek, środków ściernych ani agresywnej chemii, ponieważ mogą one uszkodzić powierzchnię.
Rozwiązywanie problemów
Jeśli grzejnik nie grzeje równomiernie lub niektóre rury pozostają zimne, należy ponownie przeprowadzić procedurę odpowietrzania. Jeśli problem nie ustępuje, grzejnik mógł zostać napełniony zbyt szybko lub zamontowany odwrotnie (sprawdź położenie przegrody). W przypadku grzejników elektrycznych, niewielki wyciek wody z zaworu ciśnieniowego przy pierwszym użyciu jest zjawiskiem normalnym.
Informacje o producencie
XIMAX
Praktyczna pomoc
Typowe problemy
Niektóre rury grzejnika pozostają zimne
Odpowietrz grzejnik ponownie. Jeśli to nie pomaga, system mógł zostać napełniony zbyt szybko – spróbuj opróżnić i napełnić go ponownie bardzo powoli.
Grzejnik grzeje nierównomiernie lub bardzo długo
Sprawdź, czy grzejnik nie został zamontowany odwrotnie (do góry nogami). Sprawdź położenie przegrody (baffle) wewnątrz rury.
Wyciek wody z zaworu ciśnieniowego (grzejniki elektryczne)
Przy pierwszym użyciu jest to normalne zjawisko. Jeśli problem nie ustępuje, może być konieczne uzupełnienie wody w grzejniku.
Przed użyciem
- Sprawdź kompletność opakowania (grzejnik, odpowietrznik, korek, kołki, śruby, podkładki, wsporniki).
- Upewnij się, że posiadasz odpowiednie złączki przyłączeniowe.
- Sprawdź, czy ściana jest odpowiednia do montażu (kołki w zestawie tylko do murów pełnych).
- Przygotuj narzędzia: śrubokręty, miarkę, wiertarkę.
- Upewnij się, że w ścianie nie ma ukrytych instalacji (woda, prąd, gaz).
Parametry w praktyce
- Max. Operating pressure
- Maksymalne ciśnienie robocze (w barach), którego przekroczenie może uszkodzić grzejnik i unieważnić gwarancję.
- Hub spacing (NA)
- Rozstaw przyłączy (w mm), kluczowy dla dopasowania instalacji hydraulicznej.
- Drill hole spacing (X/Y)
- Rozstaw otworów montażowych w poziomie (X) i pionie (Y), niezbędny do poprawnego wywiercenia otworów pod wsporniki.
Ilustracje i schematy

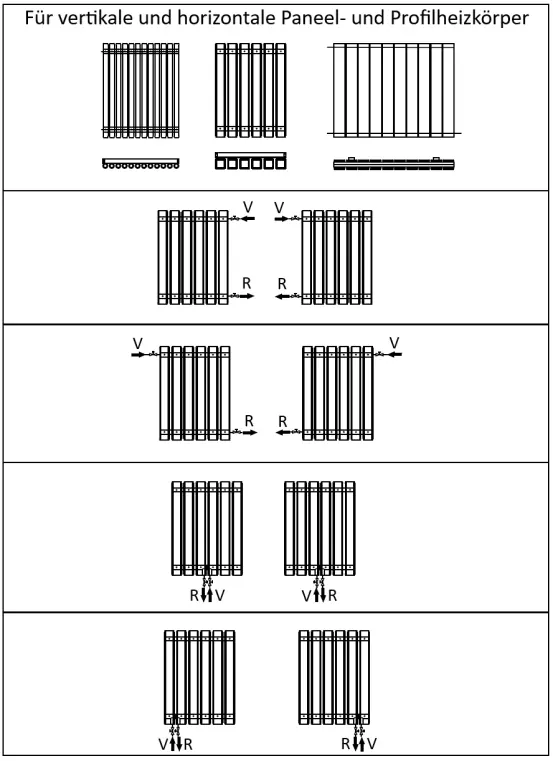

- Schematy podłączeń pokazują różne warianty zasilania (V) i powrotu (R) dla grzejników pionowych i poziomych.
- Schematy montażowe (1-4) ilustrują różne typy mocowań wsporników w zależności od konstrukcji grzejnika (między rurami, na kolektorze, na stałych pinach).
Zgodność modelu
- Dostarczone kołki rozporowe są przeznaczone wyłącznie do ścian z pełnego muru.
- W przypadku innych typów ścian należy zakupić odpowiednie mocowania we własnym zakresie.
- Grzejniki z przegrodą (baffle) muszą być montowane w określonej orientacji (przegroda na dole).
