Instrukcja obsługi Yamaha 01X: Integracja z Cubase SX 3
Dodatkowa instrukcja obsługi Yamaha 01X wyjaśniająca konfigurację i integrację urządzenia z oprogramowaniem Cubase SX 3.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWprowadzenie
Niniejsza instrukcja stanowi uzupełnienie oryginalnego podręcznika użytkownika Yamaha 01X i koncentruje się na integracji urządzenia z oprogramowaniem Cubase SX 3. Instrukcja została przygotowana w oparciu o oprogramowanie w wersji 3.1.0.933 działające w systemie Windows XP.
Konfiguracja początkowa

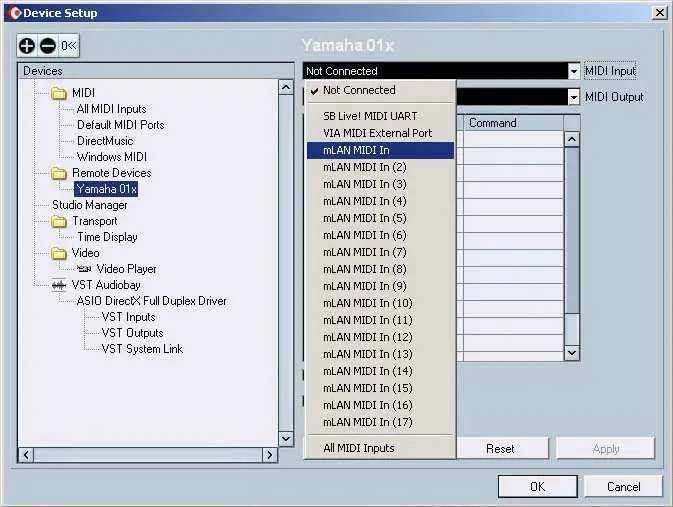

Przed rozpoczęciem pracy należy zainstalować sterownik mLAN i nawiązać połączenie z komputerem. W programie Cubase SX 3 należy przejść do menu Devices, wybrać Device Setup i dodać Yamaha 01X w sekcji Remote Devices. Następnie należy skonfigurować porty MIDI In oraz MIDI Out, wybierając odpowiednie porty mLAN.
Konfiguracja Audio i MIDI

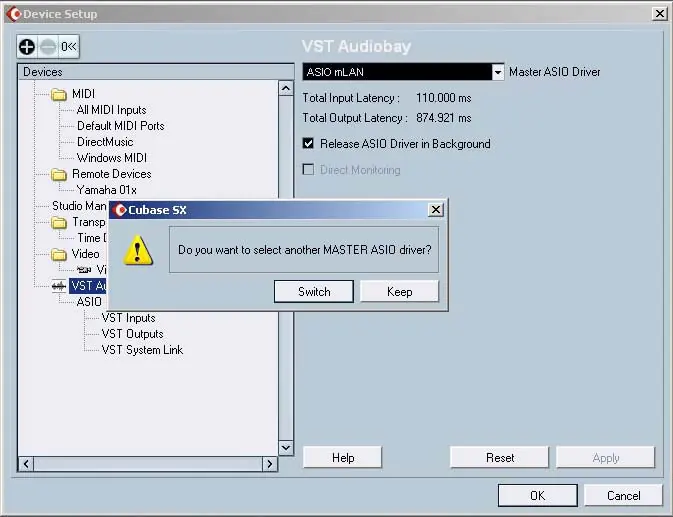

W sekcji VST Audiobay należy ustawić Master ASIO Driver na ASIO mLAN. W ustawieniach MIDI należy wyłączyć nieużywane porty mLAN MIDI In (1 oraz 4-8), pozostawiając aktywne porty 2 i 3 dla interfejsu MIDI. Konfiguracja wejść i wyjść (VST Connections) pozwala na przypisanie kanałów mLAN do konkretnych szyn audio w projekcie.
Zdalne sterowanie i automatyzacja
Yamaha 01X pełni funkcję powierzchni sterującej. Aby włączyć tryb zdalny, należy użyć przycisku [REMOTE] na panelu urządzenia. Użytkownik może sterować transportem, mikserem (suwaki, pokrętła, przyciski [SEL]/[ON]), a także nagrywać automatykę parametrów (np. głośność, panorama) w czasie rzeczywistym. Urządzenie obsługuje również edycję ustawień EQ oraz efektów wtyczkowych.
Funkcje dodatkowe
Przyciski funkcyjne [F1]-[F8] można dowolnie programować w menu Device Setup, przypisując im wybrane komendy programu Cubase. Urządzenie umożliwia również szybkie zapisywanie projektu oraz korzystanie z funkcji Undo/Redo.

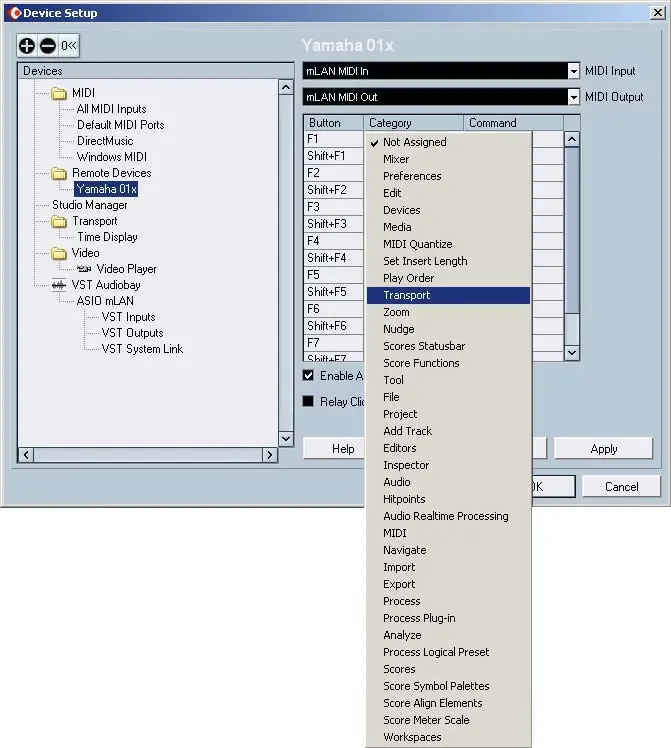

![Okno przypisywania funkcji do przycisków [F1]-[F8]](/assets/generated/manual-images/m478-55b9d66d/p018-70ce5ea3.webp)
Kontakt
Najnowsze informacje oraz wsparcie techniczne dostępne są na oficjalnej stronie internetowej: http://www.yamahasynth.com oraz w bibliotece instrukcji: http://www.yamaha.co.jp/manual/
Oficjalne zasoby z instrukcji
Informacje o producencie
Yamaha
Praktyczna pomoc
Typowe problemy
Brak reakcji suwaków w Cubase na ruchy suwaków na 01X.
Upewnij się, że tryb Remote jest włączony (lampka przycisku [REMOTE] świeci) oraz że wybrano odpowiedni sequencer w menu REMOTE SELECT.
Opóźnienie między ruchem suwaka a zmianą dźwięku.
Jest to kwestia optymalizacji systemu i latencji. Sprawdź dokumentację sekwencera w celu zminimalizowania opóźnień.
Krzywa EQ w oknie Cubase nie zmienia się podczas edycji.
Upewnij się, że pasmo EQ zostało włączone (przycisk Power) na stronie wyświetlacza lub bezpośrednio w interfejsie Cubase.
Przed użyciem
- Zainstaluj sterownik mLAN i połącz 01X z komputerem.
- Ustaw 01X w tryb Internal (przycisk [INTERNAL] musi świecić).
- Skonfiguruj porty MIDI In/Out w Device Setup w Cubase.
- Wybierz sterownik ASIO mLAN w ustawieniach VST Audiobay.
- Upewnij się, że wybrano odpowiedni sequencer w menu REMOTE SELECT.
Ilustracje i schematy
- Schematy w instrukcji pokazują okna konfiguracji 'Device Setup' w Cubase, w tym ustawienia portów MIDI oraz wybór sterownika ASIO.
- Rysunki przedstawiają okna 'VST Connections' dla konfiguracji wejść i wyjść audio.
- Ilustracje pokazują przypisywanie funkcji do przycisków [F1]-[F8] w oknie konfiguracji urządzenia.
Zgodność modelu
- Instrukcja dotyczy oprogramowania Cubase SX 3 w wersji 3.1.0.933.
- Wymagane jest oprogramowanie układowe (firmware) 01X w wersji 1.03.
- Dla użytkowników Mac OS X operacje mogą się różnić (np. wybór 'mLAN Network' zamiast 'ASIO mLAN').
